Planos acotados
10.1 Planos acotados
Módulo de ampliación 7KM PAC Switched Ethernet PROFINET

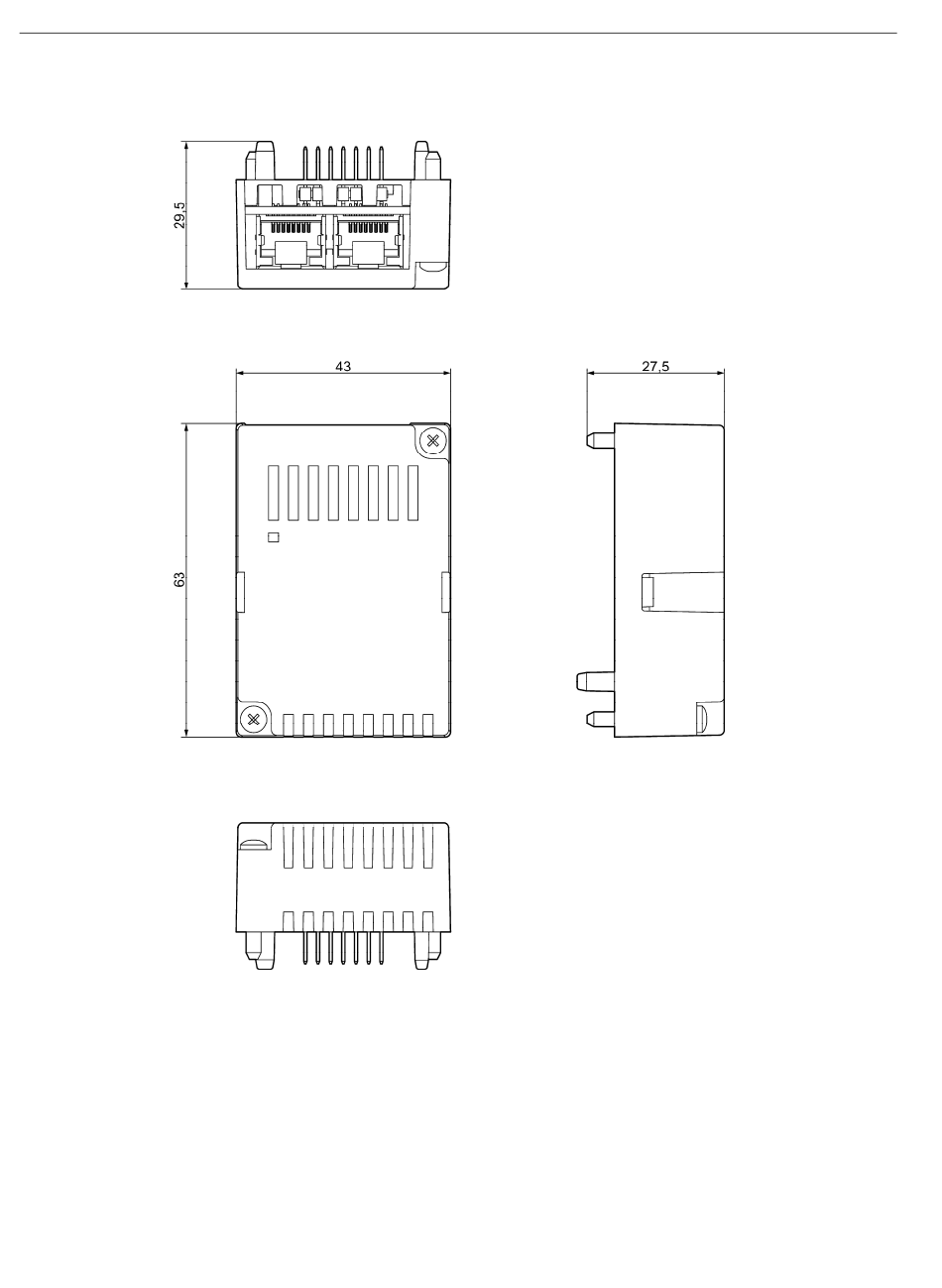

Imagen 10-3 Módulo de ampliación 7KM PAC Switched Ethernet PROFINET: vista en planta con los
Todas las medidas en mm.
126
conectores hembra RJ 45 y las medidas de los conectores macho entre el módulo de
ampliación 7KM PAC Switched Ethernet PROFINET y el 7KM PAC, vista frontal, vista
lateral y vista desde abajo
7KM PAC PROFIBUS DP, 7KM PAC SWITCHED ETHERNET PROFINET
Manual de producto, 10/2013, A5E01168846D-07
