Canales de entrada

En este capítulo se describen diversas operaciones para los canales de entrada.

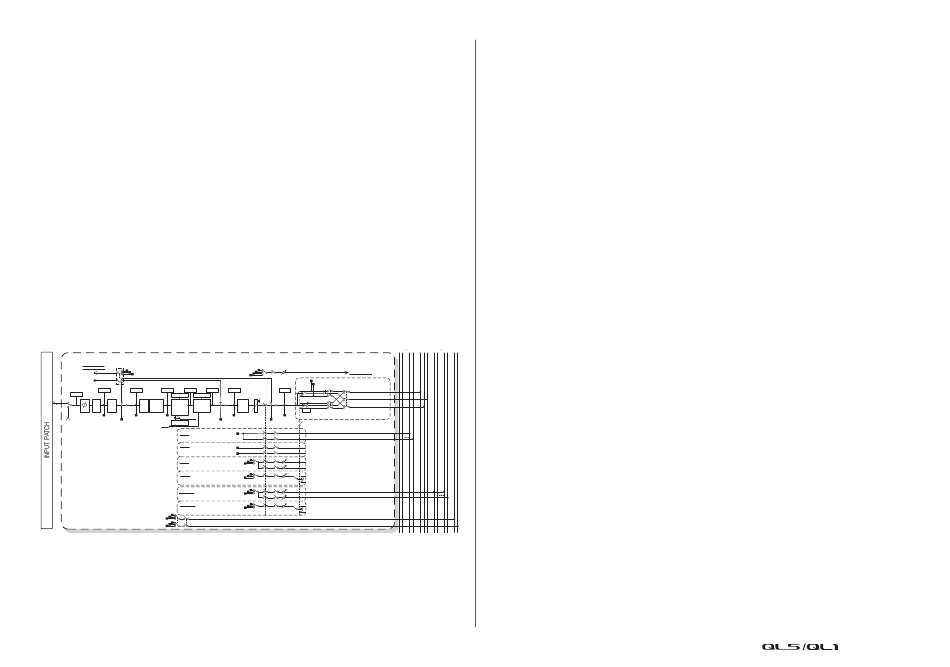

Flujo de la señal de los canales de entrada
Los canales de entrada abarcan la sección que procesa las señales recibidas de los
dispositivos de E/S, las tomas del panel posterior o las ranuras 1–2 y las envía al bus
STEREO, al bus MONO, a los buses MIX y a los buses MATRIX. Existen dos tipos de
canales de entrada, como se indica a continuación.
Canal INPUT (monaural)
Estos canales se utilizan para procesar las señales monoaurales. Cuando la consola serie
QL se encuentra en el estado predeterminado, se asigna la señal del conector de entrada
analógica.
Canal ST IN (estéreo)
Estos canales se utilizan para procesar las señales estéreo. Cuando la consola serie QL
se encuentra en el estado predeterminado, las señales de entrada de los bastidores
EFFECT RACK 5–8 se asignan a ST IN 1
CH 1-64{32},ST IN 1L-8R
INSERT POINT
To RACKIN PATCH
To OUTPUT PATCH
POST ON
INSERT OUT
CH INSERT OUT
PRE HPF / PRE EQ / PRE FADER/POST ON
PRE FADER INSERT OUT
1-64{32}
PRE EQ
INSERT OUT
CH INSERT IN
1-64{32}
POST DG
PRE EQ
EQ OUT
DYNA1OUT
DYNA2OUT
PRE DG
METER
METER
METER
METER
METER
METER
GR METER
GR METER
GATE
COMP
Digital
INSERT
4BAND
HPF
ATT
DUCK
COMPAND
80
EQ
GAIN
EXPAND
DE-ESSER
{48}
COMP
PRE HPF
PRE EQ
POST EQ
KEYIN CUE
PRE EQ
Keyin Filter
OSCILLATOR
INSERT OUT
Keyin
Self PRE EQ
Self POST EQ
To MIX
MIX13-16 OUT
FIXED
CH[1-8,9-16,17-24,25-32,33-40,41-48, 49-56, 57-64,ST IN 1L-8R]POST EQ(QL5)
CH[1-8,9-16,17-24,25-32,ST IN 1L-8R]POST EQ(QL1)
To MIX
POST PAN L
FIXED
POST PAN R
STEREO
To MIX
PRE EQ / PRE FADER / POST ON
VARI
To MIX
PRE EQ / PRE FADER / POST ON
VARI
STEREO
To MATRIX
PRE EQ / PRE FADER / POST ON
VARI
To MATRIX
PRE EQ / PRE FADER / POST ON
VARI
STEREO
ON
(PRE FADER)PFL / (POST ON)AFL / POST PAN L
(PRE FADER)PFL / (POST ON)AFL / POST PAN R
ON
• INPUT PATCH (patch de entrada)
Asigna señales de entrada a los canales de entrada.
• Ø (fase)
Activa la fase de la señal de entrada.
4. No hay asignaciones para ST IN 5
1 2 1516
ON
LEVEL
DIRECT OUT 1-64{32}
To OUTPUT PATCH
PAN
POST PAN L
POST PAN R
PRE FADER
POST ON
PAN MODE
LR MONO
TO MONO
TO ST
METER
METER
ST L
LEVEL/
DCA1-16
MONO(C)
TO LCR
ON
LCR
DELAY
INSERT
INSERT
Max
ST R
1000ms
CSR
PRE FADER
POST ON
PRE FADER
POST ON
INSERT OUT
INSERT OUT
PAN LINK
MIX1,3...15
ON
ON
POST ON
MIX2,4...16
ON
ON
ON
ON
ON
ON
ON
ON
LEVEL
ON
ON
LEVEL
ON
ON
LEVEL
PAN
ON
ON
LEVEL
MATRIX1,3...7
ON
ON
LEVEL
MATRIX2,4...8
ON
ON
LEVEL
PAN
CUE L
CUE R
• DIGITAL GAIN (ganancia digital)
Atenúa o aumenta el nivel de la señal de entrada.
• HPF (filtro de paso alto)
Reduce la región situada por debajo de la frecuencia especificada.
• 4 BAND EQ (ecualizador de 4 bandas)
Un ecualizador paramétrico con cuatro bandas: HIGH, HIGH MID, LOW MID y LOW.
• DYNAMICS 1
Es un procesador de dinámica que se puede utilizar para la activación de puerta (gating),
la reducción (ducking), el ampliador o el compresor.
• DYNAMICS 2
Es un procesador de dinámica que puede utilizarse como compresor, compresor/
ampliador o supresor de eses.
• INPUT DELAY (retardo de entrada)
Corrige el retardo de la señal de entrada. Puede especificar hasta 1000 ms.
• LEVEL/DCA 1–16 (nivel/DCA)
Ajusta el nivel de entrada del efecto.
• ON (activar/desactivar)
Activa o desactiva el canal de entrada. Si está desactivado, se silenciará el canal
correspondiente.
8.
• PAN (panorámica)
Ajusta la panoramización de las señales enviadas desde el canal de entrada al
M
O
N
bus STEREO.
ST
MIX
O
MATRIX
CUE
L R
(C)
1 2
7 8
L R
Para el canal ST IN (estéreo) puede alternar entre PAN y BALANCE. El parámetro
BALANCE ajusta el balance de volumen de las señales izquierda/derecha enviadas desde
el canal ST IN (estéreo) al bus STEREO. Puede activar PAN LINK en la ventana BUS SETUP
para que la configuración del parámetro PAN también se aplique a las señales enviadas
a dos buses MIX o MATRIX establecidos en estéreo.
• LCR (izquierda/centro/derecha)
Envía la señal del canal de entrada al bus STEREO/bus MONO como señal de tres canales
que consta de los canales izquierdo (L) y derecho (R), más el canal central (C).
• MIX ON/OFF (envío MIX activado/desactivado)
Es un interruptor que activa o desactiva las señales enviadas desde el canal de entrada
a los buses MIX 1–16.
• MIX LEVEL 1–16 (niveles de envío de MIX del 1 al 16)
Ajusta el nivel de envío de las señales procedentes del canal de entrada a los buses
MIX 1–16 de tipo VARI. Como posición desde la que la señal se envía al bus MIX, puede
elegir entre las siguientes: inmediatamente antes del ecualizador, previo al fader
o posterior al fader.
• MATRIX ON/OFF (envío a MATRIX activado/desactivado)
Es un interruptor que activa o desactiva las señales enviadas desde el canal de entrada
a los buses MATRIX 1–8.
23
Canales de entrada
Manual de referencia
