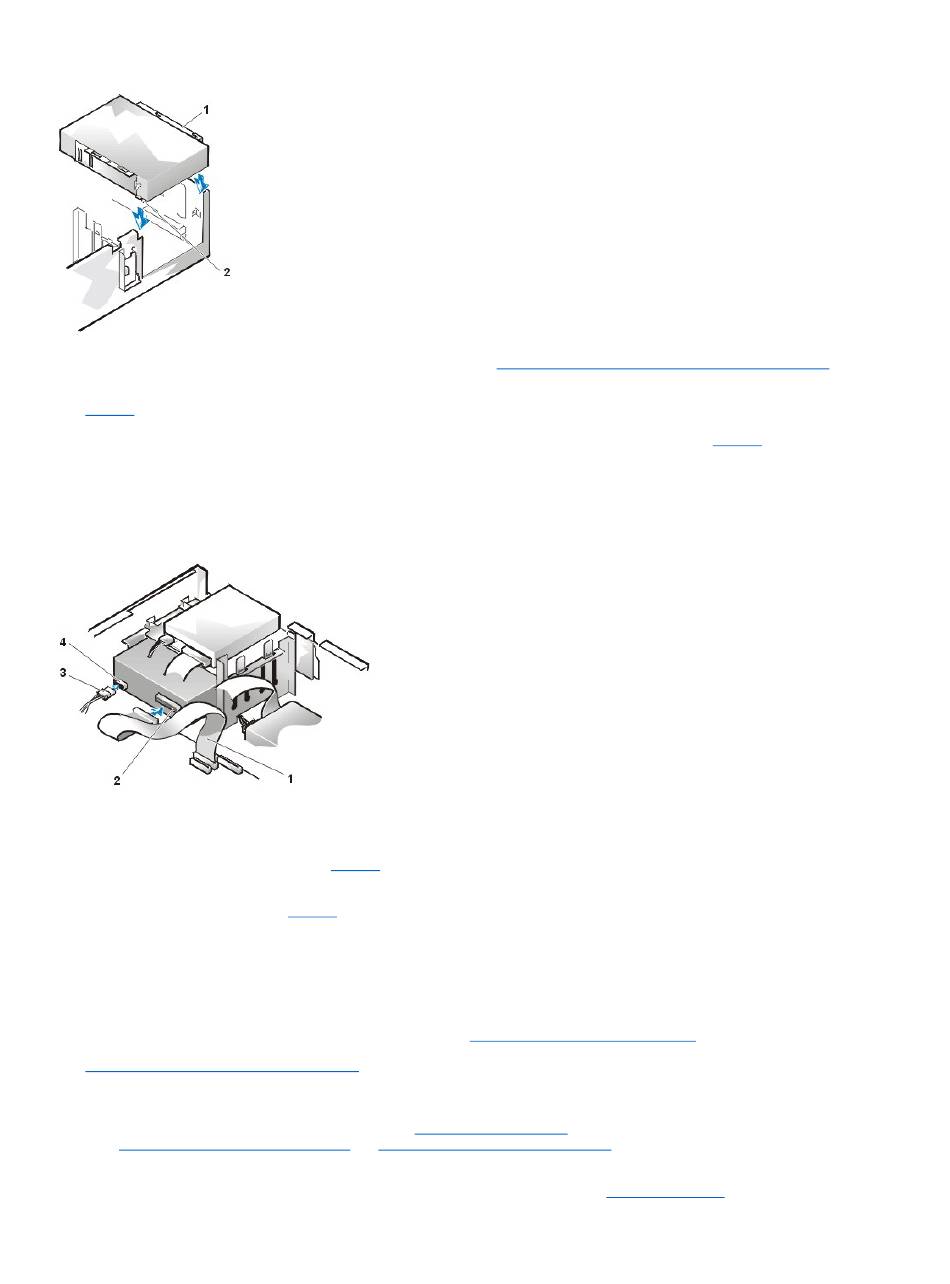

Figura 7. Inserción del ensamblaje del soporte y la unidad en el compartimiento para unidad
7. Si está instalando una unidad que tiene su propia tarjeta controladora, instale la tarjeta controladora en una ranura de expansión.
8. Conecte un cable de alimentación de CC al conector de entrada de alimentación localizado en la parte posterior de la unidad (consulte la
Figura 8).
9. Conecte el cable de interfaz apropiado al conector de interfaz en la parte posterior de la unidad (consulte la
Si su sistema se envió con una unidad de CD-ROM o cinta EIDE (enhanced integrated drive electronics [electrónica mejorada
integrada a la unidad]) use el conector adicional en el cable de interfaz. De lo contrario, utilice el cable de interfaz EIDE
proporcionado en el paquete de la unidad.
Figura 8. Conexión de cables a una unidad en el compartimiento para unidad de 5,25 pulgadas
10. Conecte el cable de interfaz a la placa base o a una tarjeta controladora, dependiendo del tipo de unidad.
Para una unidad de cinta EIDE o de CD-ROM, conecte el otro extremo del cable de interfaz al conector de interfaz etiquetado
l
"IDE2" en la placa base (consulte la
Para una unidad de disco o unidad de cinta no EIDE, conecte el cable de la unidad al conector de interfaz etiquetado "DSKT"
l
en la placa base (consulte la
Para una unidad que cuenta con su propia tarjeta controladora, conecte el otro extremo del cable de interfaz a la tarjeta
l
controladora.
Revise todas las conexiones de los cables. Pliegue los cables de manera que no bloqueen la circulación de aire hacia el ventilador y
las rendijas de ventilación.
11. Si el compartimiento para unidad de 5,25 pulgadas estaba vacío, desmonte la carátula del panel anterior
12. Vuelva a instalar la cubierta de la
13. Actualice la información de configuración de su sistema.
Para una unidad de disco, ejecute el programa de
l

Diskette Drive A (Unidad de disco A)

capacidad de su nueva unidad de disco.
Si instaló una unidad de cinta no EIDE como segunda unidad, establezca la opción Unidad de disco B
l
(No instalada).
1 Soporte
2 Muescas (2)
1 Cable de la interfaz para unidades de disco/cinta
2 Conector de interfaz
3 Cable de alimentación de CC
4 Conector de entrada de alimentación
Figura 7 en "Al interior de su computadora").
Figura 7 en "Al interior de su computadora").
computadora, conecte el equipo y los periféricos a sus enchufes eléctricos y enciéndalos.
Configuración del sistema
o la Diskette Drive B (Unidad de disco
Figura
del bisel anterior.
y actualice las opciones correspondientes de la
B) de manera que reflejen el tamaño y la
como Not Installed
8).
