• En una caja separada: cuadro de mando separado SMART con cable de alimentación de tipo H07RN-F-3G1,5 mm² (2,5 metros
de longitud), cables de alimentación de las bombas de tipo H07RN-F-4G1,5 mm² (4 metros de longitud), cables de conexión de los
flotadores (4 metros) y conectores rápidos. En la versión trifásica, cables de alimentación tipo H07RN-F-5G 2,5 mm² (2,5 metros de
longitud), cables de alimentación de bombas de tipo H07RN-F-4G1,5 mm² (4 metros de longitud).
• Cuadro de alarma remoto por radiofrecuencia
• Bolsa de accesorios con: 2 cadenas y 2 mosquetones en acero inoxidable, 5 prensaestopas (2 x PG13 y 3 x PG11), 2 regletas de
bornes estancas IP 68: 4 conductores para las bombas, 3 regletas de bornes IP68: 2 conductores para los flotadores, 2 manguitos
de ventilación Ø100/110/125 mm, 5 abrazaderas, 1 junta para tubería Ø160 mm, puentes y tornillos.
También está disponible opcionalmente una prolongación de 40 cm de altura para las estaciÓnes SANIFOS
(consulte las páginas 10-11).

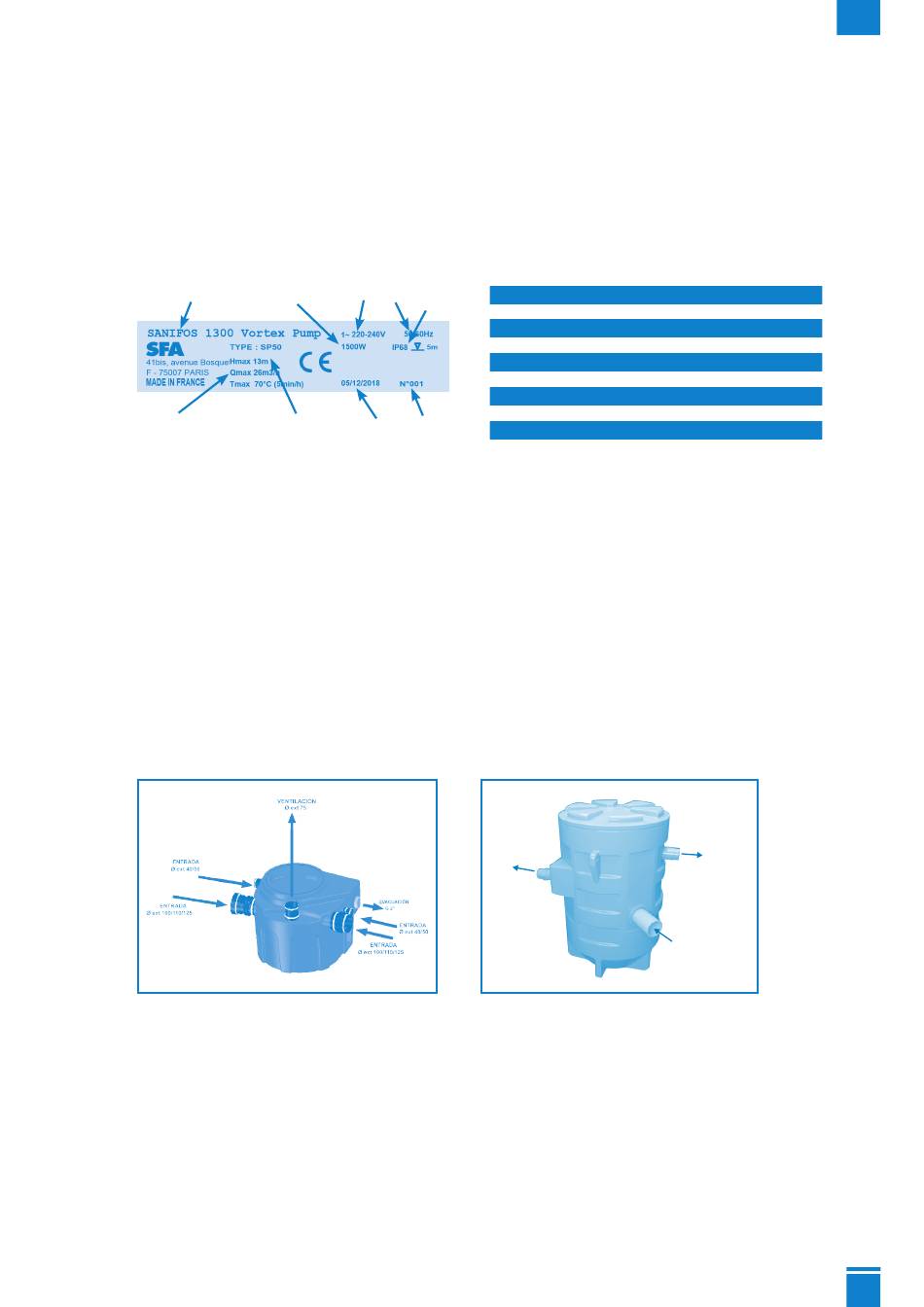

3.3 Placa informativa
1
9
3.4 Diseño y modo de funcionamiento
La estación elevadora está equipada con varios orificios de entrada horizontales y verticales para tuberías de diámetro exterior de 40,
50, 100, 110 y 125 mm (SANIFOS
®
(SANIFOS
280, SANIFOS
El conjunto motor-bomba transporta el fluido bombeado hasta la tubería de descarga de 50 mm de diámetro exterior (DN 40), en la
versión de dilaceración, o de 63 mm de diámetro exterior (DN 50) en Vortex.
El conducto de ventilación (diámetro exterior de 75 mm, 100 mm para SANIFOS
presión atmosférica (1 orificio de ventilación en las estaciones SANIFOS
lación en la estación SANIFOS
3.4.1 SANIFOS
110 P, SANIFOS
®
Modo de funcionamiento:
Las aguas residuales entran en la estación elevadora por los orificios de entrada horizontales y verticales.
Se acumulan en un depósito de material sintético estanco a los gases, a los olores y al agua.
Cuando el interruptor de flotador detecta un determinado nivel de llenado, la bomba se pone en funcionamiento automáticamente.
Las aguas residuales se elevan automáticamente para que corran por la canalización de evacuación.
Cuando el interruptor de flotador detecta un nivel mínimo de líquido en el depósito, la bomba se detiene automáticamente.
SANIFOS
110 P
®
3.4.2 SANIFOS
610 (2 bombas) y SANIFOS
®
Modo de funcionamiento:
Las aguas residuales entran en la estación elevadora por los orificios de entrada horizontales y verticales.
Se acumulan en un depósito de material sintético estanco a los gases, a los olores y al agua.
Cuando los residuos entran en el depósito, el flotador bajo y el flotador alto suben para alcanzar el nivel de activación de la bomba.
La bomba se pone en funcionamiento y las aguas residuales se elevan automáticamente para que corran por la canalización de eva-
cuación.
Cuando el interruptor de flotador bajo detecta un nivel mínimo residuos en el depósito, la bomba se detiene automáticamente.
®
®
SANIFOS
610 y SANIFOS
En caso de avería, el flotador de alarma activa la alarma y los 2 motores funcionan simultáneamente.
Si una de las 2 bombas está defectuosa, la otra realiza su función.
3
2
4
8
6
®
110P) o está equipada de areas de perforación para tuberías de diámetro exterior de 50 o 110 mm
®
®
610 y SANIFOS
1300).
®
1300).
280, SANIFOS
®
1300
®
1300 contienen 2 bombas que funcionan de forma alterna.
1 Descripción de la estación elevadora
5
2 Consumo de los motores
3 Tensión de alimentación
4 Frecuencia
5 Índice de protección
6 Fecha de fabricación
7 Número de identificación
8 Altura máxima de impulsión
9 Caudal máximo
7
®
1300) permite que el depósito siempre esté a la
®
110 P, SANIFOS
610 (modelo 1 bomba)
®
EVACUACIÓN
DN 40 (Ø ext. 50) para modelo de dilaceración
DN 50 (Ø ext. 63) para model Vortex
SANIFOS
280
®
®
610 Y SANIFOS
610, y 4 orificios de venti-
®
®
280, SANIFOS
VENTILACIÓN
Ø ext. 75
ENTRADA (Apertura a perforar)
DN 50 o DN 100
ES
®
1300
7
