Form No. B/04/03
Part No.111464-1
Installer: Please leave this manual with
this appliance.
Consumer: Please read and keep this
manual for future reference. Keep sales re-
ceipt and/or cancelled check as proof of
purchase.
Model Number
Serial Number
Date of Purchase
In our continuing effort to improve
the quality and performance of our
appliances, it may be necessary to
make changes to the appliance
without revising this guide.
If you have questions, write us (include
your model number and phone number) or
call:
Maytag Services
SM
Attn: CAIR
®
Center
P.O. Box 2370
Cleveland, TN 37320-2370
1-800-688-9900 U.S.A.
1-800-688-2002 Canada
1-800-688-2080 (U.S.A. TTY for
hearing or speech impaired)
(Mon.-Fri., 8 a.m.-8 p.m. Eastern Time)
Internet: http://www.maytag.com
For service information, see page 15.

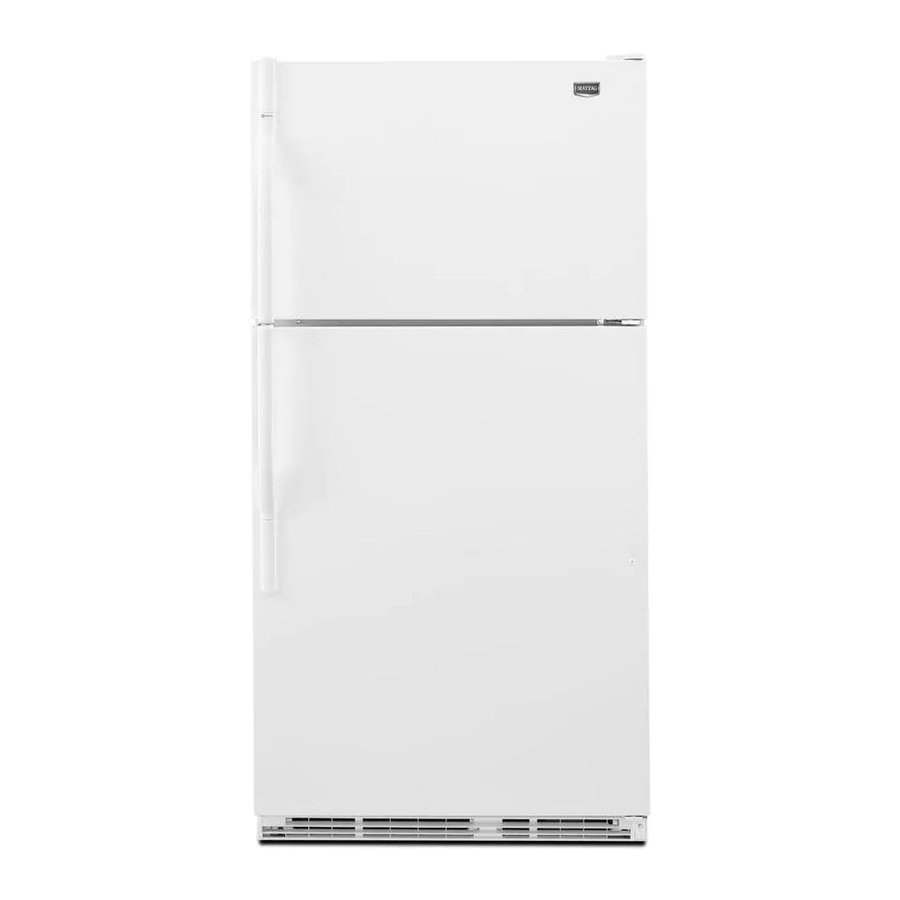

TOP MOUNT REFRIGERATOR TM-1
R
installation
proper temperatures
ice service
looking inside
food storage tips
storing the refrigerator
operating sounds
h t t p : / / w w w . m a y t a g . c o m
Page 1
Pages 2-4
Page 5
Page 6
Pages 7-8
Pages 9-10
Page 11
Pages 11-12
Page 13
Page 14
Page 15
Page 16
Page 32
16010376
Litho U.S.A .
©2003 Maytag Appliance Sales Co.
