Procédure d'installation
Préparation du coffret en vue de l'installation
1. Faites basculer le mécanisme d'horloge vers l'extérieur pour accéder aux composants
internes et aux trous de passage des fils.

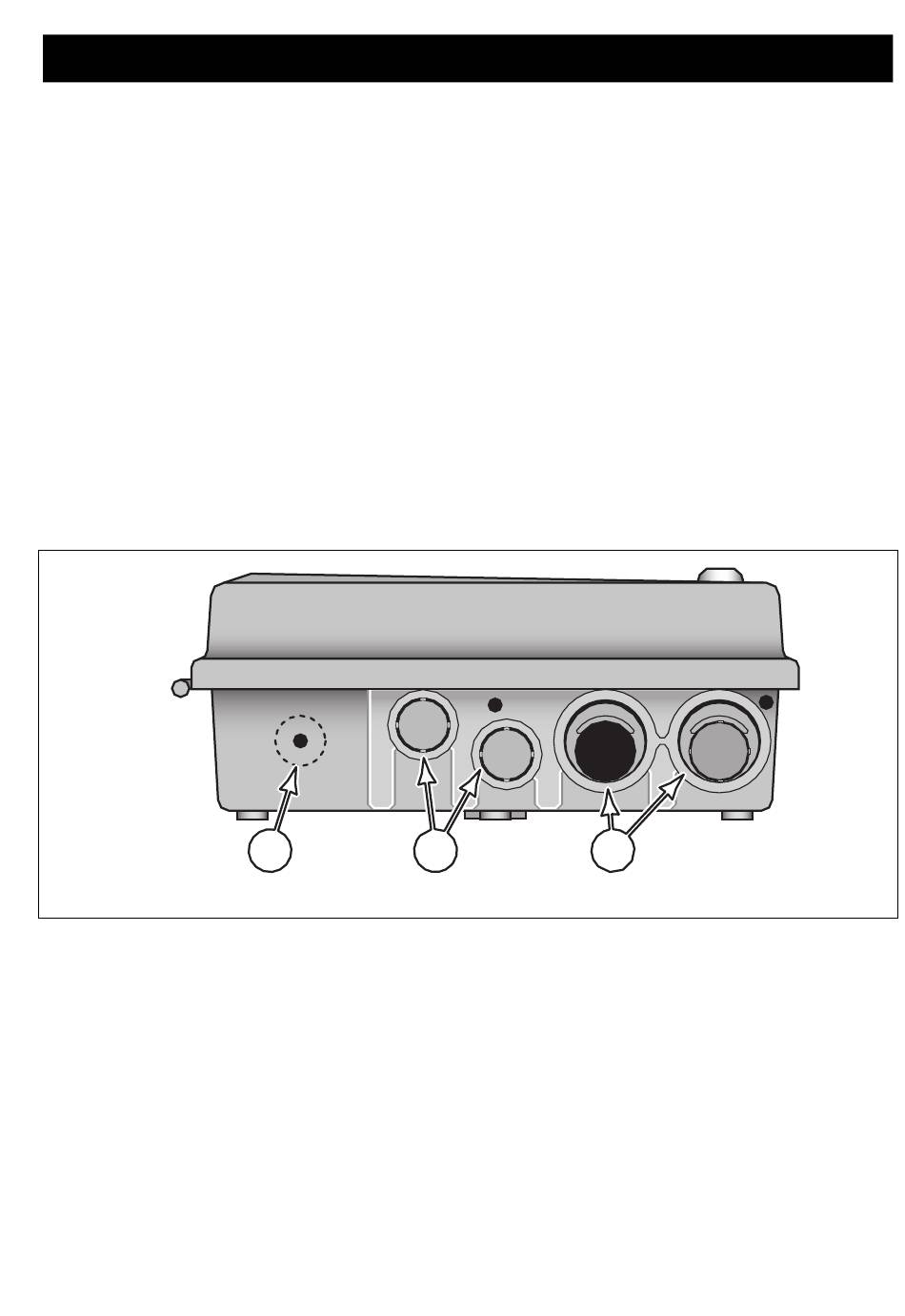

2. Cinq trous de passage de fils sont prévus au fond du coffret :
A- trou de 1/2" (13 mm) pour fils d'alimentation électrique et de terre du matériel
(modèles d'extérieur) ou de 1/4" (6 mm) pour câble du transformateur (modèles
d'intérieur).
B- 2 trous de 1/2" (13 mm) (bouchés) pour connexions facultatives.
C- 2 trous de 3/4" ou 1" (19 mm ou 26 mm) pour fils de vanne et de relais de
pompe.
4. Si vous avez l'intention d'installer les éléments Toro en option, enlevez au besoin les
capuchons des trous d'accès.
Remarque : Gaines et adaptateurs ne sont pas fournis. Installez toujours des gaines
conformément aux règlements publics en vigueur.
A B
C
