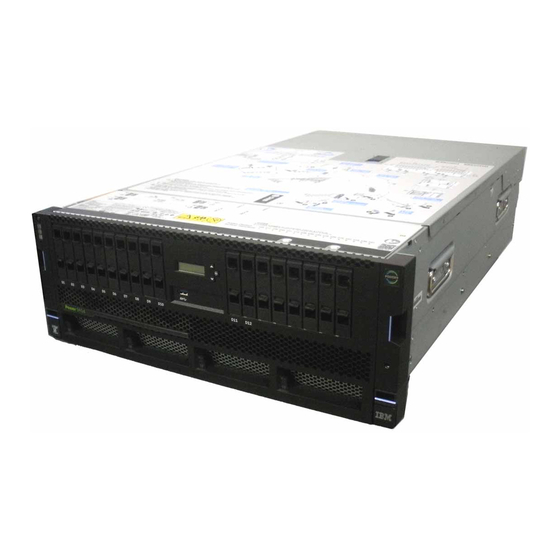

- Página 1 Power Systems Módulos de memoria para 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H...
- Página 2 Antes de utilizar esta información y el producto al que da soporte, lea la información contenida en los apartados “Avisos de seguridad” en la página v y “Avisos” en la página 75, y en las publicaciones IBM Systems Safety Notices, G229-9054, e IBM Environmental Notices and User Guide, Z125–5823. ®...
-
Página 3: Tabla De Contenido
Extracción permanente de un módulo de memoria................63 Preparación del sistema para su funcionamiento tras extraer permanentemente un módulo de memoria............................68 Avisos......................... 75 Funciones de accesibilidad para servidores IBM Power Systems............76 Consideraciones de la política de privacidad ...................77 Marcas registradas.............................77 Avisos de emisiones electrónicas......................78 Avisos para la Clase A.......................... -
Página 5: Avisos De Seguridad
Das Produkt ist nicht für den Einsatz an Bildschirmarbeitsplätzen im Sinne § 2 der Bildschirmarbeitsverordnung geeignet. Información sobre medidas de seguridad para láser Los servidores de IBM pueden utilizar tarjetas de E/S o funciones que se basen en fibra óptica y utilicen láser o LED. Conformidad del láser Los servidores de IBM se pueden instalar dentro o fuera de un bastidor de equipo de tecnologías de la... - Página 6 – Para bastidores con un panel de distribución de alimentación (PDP) CC, desconecte la fuente de alimentación CC del cliente que hay en el PDP. • Cuando suministre energía eléctrica al producto, asegúrese de que todos los cables de alimentación estén conectados correctamente. –...
- Página 7 PELIGRO: Tome las siguientes medidas de precaución cuando trabaje en el sistema en bastidor de TI o alrededor de él: • El personal que manipula el equipo, si no sigue las medidas de seguridad, podría sufrir lesiones o causar daños en el equipo. •...
- Página 8 • Hay que prestar atención a la conexión del equipo con el circuito de suministro eléctrico, para que la sobrecarga de los circuitos no comprometa el cableado del suministro eléctrico ni la protección contra sobretensión. Para proporcionar la correcta conexión de alimentación a un bastidor, consulte las etiquetas de valores nominales situadas en el equipo del bastidor para determinar la demanda energética total del circuito eléctrico •...
- Página 9 – Instale las piezas de sujeción estabilizadoras en el bastidor o en un entorno apto para terremotos atornille el bastidor al suelo. – Si ha quitado dispositivos del bastidor, vuelva a ponerlos, desde la posición más baja a la más alta.
- Página 10 x Power Systems: Power Systems: Módulos de memoria...
- Página 11 PELIGRO: Varios cables de alimentación. El producto puede estar equipado con múltiples cables de alimentación CA o múltiples cables de alimentación CC. Para evitar todo voltaje peligroso, desconecte todos los cables de alimentación. (L003) (L007) PRECAUCIÓN: Una superficie caliente cerca. (L007) (L008) PRECAUCIÓN: Piezas peligrosas en movimiento cerca.
- Página 12 Para obtener información, llame al número 1-800-426-4333. En el momento de llamar, tenga a mano el número de pieza IBM de la unidad de la batería. (C003) PRECAUCIÓN: HERRAMIENTA DE ELEVACIÓN DEL PROVEEDOR proporcionada por IBM: •...
- Página 13 • Esta HERRAMIENTA debe mantenerse correctamente para que la utilice el personal de servicio de IBM. IBM inspeccionará el estado y verificará el historial de mantenimiento antes de su funcionamiento. El personal se reserva el derecho a no utilizar la HERRAMIENTA si no la considera adecuada.
- Página 14 Información de alimentación y cableado para NEBS (Network Equipment-Building System) GR-1089- CORE Los comentarios siguientes se aplican a los servidores de IBM que se han diseñado como compatibles con NEBS (Network Equipment-Building System) GR-1089-CORE: El equipo es adecuado para instalarlo en: •...
-
Página 15: Módulos De Memoria
9009-41G, 9009-42A, 9009-42G o 9223-42H Información sobre la instalación, la extracción y la sustitución de los módulos de memoria en el servidor IBM Power System S914 (9009-41A y 9009-41G), IBM Power System S924 (9009-42A y 9009-42G), o IBM Power System H924 (9223-42H). - Página 16 • Las ubicaciones de memoria se asignan a grupos; los módulos de memoria de cada grupo deben tener el mismo tamaño y tipo. • Los grupos de módulos de memoria pueden tener diferentes tamaños y tipos que otros grupos. • Cada procesador del sistema admite 2, 4, 6, 8, 12 o 16 módulos de memoria. La Tabla 1 en la página 2 lista los códigos de características de los módulos de memoria soportados.
- Página 17 Figura 1. Secuencia de conexión, un procesador del sistema, sistema montado en bastidor Módulos de memoria para el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H 3...
- Página 18 Figura 2. Secuencia de conexión, un procesador del sistema, sistema autónomo El sistema tiene grupos para los módulos de memoria. Todos los módulos de memoria de un grupo deben tener el mismo tamaño y ser del mismo tipo. La memoria de un grupo puede ser diferente de la de otro grupo.
- Página 19 Tabla 3. Secuencia de conexión de los módulos de memoria para un sistema con un procesador del sistema Total de Secuencia Módulos de Ubicaciones de memoria módulos de memoria a memoria instalar P1-C17 y P1-C33. Memoria mínima soportada. P1-C22 y P1-C36 P1-C15 y P1-C31 P1-C20 y P1-C38 P1-C18 y P1-C34 (el grupo A debe coincidir con el tamaño...
- Página 20 Figura 3. Secuencia de conexión, dos procesadores del sistema El sistema tiene grupos para los módulos de memoria. Todos los módulos de memoria de un grupo deben tener el mismo tamaño y ser del mismo tipo. La memoria de un grupo puede ser diferente de la de otro grupo.
- Página 21 1. Asegúrese de que se haya instalado el software necesario para admitir la característica nueva. Consulte el sitio web Requisitos previos de Power Systems. 2. Detenga el sistema. Para obtener instrucciones, consulte Detención de un sistema (www.ibm.com/ support/knowledgecenter/POWER9/p9haj/crustopsys.htm). 3. Etiquete y desconecte los cables de alimentación de la unidad del sistema.
- Página 22 Consulte la Figura 4 en la página 8 o la Figura 5 en la página 9. Notas: • Este sistema puede estar equipado con dos o más fuentes de alimentación. Si los procedimientos de extracción y sustitución requieren que la alimentación del sistema esté apagada, asegúrese de que todas las fuentes de alimentación del sistema se hayan desconectado completamente.
- Página 23 Figura 5. Extracción de los cables de alimentación de un servidor autónomo (L003) Módulos de memoria para el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H 9...
- Página 24 10 Power Systems: Power Systems: Módulos de memoria...
- Página 25 PELIGRO: Varios cables de alimentación. El producto puede estar equipado con múltiples cables de alimentación CA o múltiples cables de alimentación CC. Para evitar todo voltaje peligroso, desconecte todos los cables de alimentación. (L003) 4. Para un sistema montado en bastidor, abra los pestillos laterales (A) y tire de ellos para deslizar la unidad del sistema colocándola completamente en la posición de servicio hasta que los laterales queden fijos y también la unidad del sistema.
- Página 26 Figura 6. Cómo abrir los pestillos laterales 5. Póngase la muñequera antiestática para descargas electrostáticas (ESD). El sistema tiene clavijas ESD en la parte frontal y posterior del sistema, tal como se muestra en la figura siguiente. Coloque la muñequera antiestática ESD en la clavija ESD. Atención: •...
- Página 27 Figura 7. Ubicación de los enchufes ESD 6. Extraiga la cubierta de acceso de servicio. Para un sistema montado en bastidor, siga estos pasos. Consulte la Figura 8 en la página 14. Atención: Si el sistema funciona sin la cubierta de acceso de servicio durante más de 10 minutos si la alimentación del sistema está...
- Página 28 Figura 8. Extracción de la cubierta de acceso de servicio de un sistema montado en bastidor Para un sistema autónomo, realice los pasos siguientes. Consulte la Figura 9 en la página 15. Atención: Si el sistema funciona sin la cubierta de acceso de servicio durante más de 10 minutos si la alimentación del sistema está...
-
Página 29: Instalación De Módulos De Memoria
Figura 9. Extracción de la cubierta de acceso de servicio Instalación de módulos de memoria en el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H Para instalar los módulos de memoria en un sistema, siga los pasos de este procedimiento Procedimiento 1. - Página 30 Figura 10. Extracción del deflector de aire de un sistema montado en bastidor 16 Power Systems: Power Systems: Módulos de memoria...
- Página 31 Figura 11. Extracción del deflector de aire de un sistema autónomo 3. Utilice la información sobre las ranuras que registró para determinar la ubicación de la ranura donde colocar el módulo de memoria. 4. Si la ranura que desea utilizar contiene un relleno, extráigalo de la ranura. Presione las pestañas de bloqueo (A) para extraerlas del panel de relleno.
- Página 32 Atención: Los Módulos de memoria tienen referencias de posición para impedir que un módulo de memoria se instale incorrectamente. Anote la ubicación de la pestaña de la llave dentro del conector del módulo de memoria antes de instalar el módulo de memoria. 6.
- Página 33 Figura 13. Sustitución del deflector de aire en un sistema montado en bastidor Módulos de memoria para el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H 19...
-
Página 34: Preparación Del Sistema Para El Funcionamiento Tras Instalar Los Módulos De Memoria
Figura 14. Sustitución del deflector de aire en un sistema autónomo Preparación del sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H para su funcionamiento tras instalar el módulos de memoria Para preparar el sistema para que esté operativo después de instalar los módulos de memoria, siga los pasos de este procedimiento. - Página 35 Figura 15. Instalación de la cubierta de acceso de servicio Para un sistema autónomo, realice los pasos siguientes. Consulte la Figura 16 en la página 22. a. Deslice la cubierta (B) en la unidad del sistema, tal como se muestra. b.
- Página 36 Figura 16. Instalación de la cubierta de acceso de servicio 3. Para un sistema montado en bastidor, desbloquee los pestillos de seguridad de color azul de los rieles (A), tal como se muestra en la Figura 17 en la página 23 presionándolos hacia dentro. Asegúrese de que los brazos portacables se pueden mover libremente.
- Página 37 Figura 17. Colocación del sistema en posición operativa 4. Para un sistema montado en bastidor, empuje la unidad del sistema (B) tal como se muestra en la figura anterior colocándola de nuevo en el bastidor hasta que los dos pestillos de liberación bloqueen el sistema en su posición.
- Página 38 Figura 18. Conexión de los cables de alimentación a un sistema montado en bastidor 24 Power Systems: Power Systems: Módulos de memoria...
- Página 39 Figura 19. Conexión de los cables de alimentación a un sistema autónomo 6. Inicie el sistema. Para obtener instrucciones, consulte Inicio de un sistema (www.ibm.com/support/ knowledgecenter/POWER9/p9haj/crustartsys.htm). 7. Apague el LED de identificación. Para obtener instrucciones, consulte Desactivación de un LED de identificación (www.ibm.com/support/knowledgecenter/POWER9/p9haj/...
-
Página 40: Extracción Y Sustitución De Los Módulos De Memoria En El Sistema
Extracción y sustitución de los módulos de memoria en el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H Información sobre cómo extraer y sustituir los módulos de memoria en el servidor IBM Power System S914 (9009-41A y 9009-41G), IBM Power System S924 (9009-42A y 9009-42G), o IBM Power System H924 (9223-42H). - Página 41 Figura 20. Extracción de los cables de alimentación de un servidor montado en bastidor Módulos de memoria para el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H 27...
- Página 42 Figura 21. Extracción de los cables de alimentación de un servidor autónomo (L003) 28 Power Systems: Power Systems: Módulos de memoria...
- Página 43 Módulos de memoria para el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H 29...
- Página 44 PELIGRO: Varios cables de alimentación. El producto puede estar equipado con múltiples cables de alimentación CA o múltiples cables de alimentación CC. Para evitar todo voltaje peligroso, desconecte todos los cables de alimentación. (L003) 4. Para un sistema montado en bastidor, abra los pestillos laterales (A) y tire de ellos para deslizar la unidad del sistema colocándola completamente en la posición de servicio hasta que los laterales queden fijos y también la unidad del sistema.
- Página 45 Figura 22. Cómo abrir los pestillos laterales 5. Póngase la muñequera antiestática para descargas electrostáticas (ESD). El sistema tiene clavijas ESD en la parte frontal y posterior del sistema, tal como se muestra en la figura siguiente. Coloque la muñequera antiestática ESD en la clavija ESD. Atención: •...
- Página 46 Figura 23. Ubicación de los enchufes ESD 6. Extraiga la cubierta de acceso de servicio. Para un sistema montado en bastidor, siga estos pasos. Consulte la Figura 24 en la página 33. Atención: Si el sistema funciona sin la cubierta de acceso de servicio durante más de 10 minutos si la alimentación del sistema está...
- Página 47 Figura 24. Extracción de la cubierta de acceso de servicio de un sistema montado en bastidor Para un sistema autónomo, realice los pasos siguientes. Consulte la Figura 25 en la página 34. Atención: Si el sistema funciona sin la cubierta de acceso de servicio durante más de 10 minutos si la alimentación del sistema está...
- Página 48 Figura 25. Extracción de la cubierta de acceso de servicio 7. Presione y mantenga presionado el pulsador (A) en la tarjeta del módulo de plataforma de confianza para activar el LED de identificación para la pieza defectuosa, tal como se muestra en la figura siguiente.
- Página 49 Figura 26. Activación del LED de identificación 8. Localice el LED ámbar para el módulo de memoria anómalo. Tome nota de la ubicación que está encendida; esto indica el módulo de memoria que hay que sustituir. la Figura 27 en la página 36 muestra las ubicaciones y los estados de los LED del módulo de memoria.
-
Página 50: Extracción De Un Módulo De Memoria
Figura 27. Indicadores LED para un módulo de memoria funcional y anómalo Extracción de un módulo de memoria del sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H Para extraer un módulo de memoria del sistema, siga los pasos de este procedimiento. Procedimiento 1. - Página 51 Figura 28. Extracción del deflector de aire de un sistema montado en bastidor Módulos de memoria para el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H 37...
- Página 52 Figura 29. Extracción del deflector de aire de un sistema autónomo 3. Para desbloquear el módulo de memoria de su conector, presione simultáneamente las pestañas de bloqueo (A) alejándolas del módulo de memoria en la dirección que se muestra en la Figura 30 en la página 39.
-
Página 53: Sustitución De Un Módulo De Memoria
Figura 30. Extracción de un módulo de memoria 4. Sujete el módulo de memoria por los bordes y tire de él para sacarlo del sistema. 5. Si se vuelve a utilizar la pieza extraída, colóquela sobre una esterilla ESD (descarga electrostática). Sustitución de un módulo de memoria en el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H Para sustituir un módulo de memoria en el sistema, siga los pasos de este procedimiento. - Página 54 4. Asegúrese de que las pestañas de bloqueo del conector del módulo de memoria están abiertas. Presione lentamente el módulo de memoria hacia abajo, y firmemente en la ranura, hasta que las pestañas de bloqueo queden bien encajadas en su sitio. Consulte la Figura 31 en la página 40. Figura 31.
- Página 55 Figura 32. Sustitución del deflector de aire en un sistema montado en bastidor Módulos de memoria para el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H 41...
-
Página 56: Preparación Del Sistema Para Su Funcionamiento
Figura 33. Sustitución del deflector de aire en un sistema autónomo Preparación del sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H para su utilización después de extraer y reinstalar un módulo de memoria Para preparar el sistema para que esté operativo tras extraer y sustituir un módulo de memoria, siga los pasos de este procedimiento. - Página 57 Figura 34. Instalación de la cubierta de acceso de servicio Para un sistema autónomo, realice los pasos siguientes. Consulte la Figura 35 en la página 44. a. Deslice la cubierta (B) en la unidad del sistema, tal como se muestra. b.
- Página 58 Figura 35. Instalación de la cubierta de acceso de servicio 3. Para un sistema montado en bastidor, desbloquee los pestillos de seguridad de color azul de los rieles (A), tal como se muestra en la Figura 36 en la página 45 presionándolos hacia dentro. Asegúrese de que los brazos portacables se pueden mover libremente.
- Página 59 Figura 36. Colocación del sistema en posición operativa 4. Para un sistema montado en bastidor, empuje la unidad del sistema (B) tal como se muestra en la figura anterior colocándola de nuevo en el bastidor hasta que los dos pestillos de liberación bloqueen el sistema en su posición.
- Página 60 Figura 37. Conexión de los cables de alimentación a un sistema montado en bastidor 46 Power Systems: Power Systems: Módulos de memoria...
- Página 61 Figura 38. Conexión de los cables de alimentación a un sistema autónomo 6. Inicie el sistema. Para obtener instrucciones, consulte Inicio de un sistema (www.ibm.com/support/ knowledgecenter/POWER9/p9haj/crustartsys.htm). 7. Apague el LED de identificación. Para obtener instrucciones, consulte Desactivación de un LED de identificación (www.ibm.com/support/knowledgecenter/POWER9/p9haj/...
-
Página 62: Reglas Para Conectar Los Módulos De Memoria En El Sistema
Información relativa a las configuraciones y reglas que se aplican a módulos de memoria para el servidor 5105-22E, IBM Power System L922 (9008-22L), IBM Power System S922 (9009-22A y 9009-22G), IBM Power System H922 (9223-22H), IBM Power System S914 (9009-41A y 9009-41G), IBM Power System S924 (9009-42A y 9009-42G) o IBM Power System H924 (9223-42H). - Página 63 Figura 39. Secuencia de conexión, un procesador del sistema, sistema montado en bastidor Módulos de memoria para el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H 49...
- Página 64 Figura 40. Secuencia de conexión, un procesador del sistema, sistema autónomo El sistema tiene grupos para los módulos de memoria. Todos los módulos de memoria de un grupo deben tener el mismo tamaño y ser del mismo tipo. La memoria de un grupo puede ser diferente de la de otro grupo.
- Página 65 Tabla 8. Secuencia de conexión de los módulos de memoria para un sistema con un procesador del sistema Total de Secuencia Módulos de Ubicaciones de memoria módulos de memoria a memoria instalar P1-C17 y P1-C33. Memoria mínima soportada. P1-C22 y P1-C36 P1-C15 y P1-C31 P1-C20 y P1-C38 P1-C18 y P1-C34 (el grupo A debe coincidir con el tamaño...
- Página 66 Figura 41. Secuencia de conexión, dos procesadores del sistema El sistema tiene grupos para los módulos de memoria. Todos los módulos de memoria de un grupo deben tener el mismo tamaño y ser del mismo tipo. La memoria de un grupo puede ser diferente de la de otro grupo.
-
Página 67: Extracción Permanente De Los Módulos De Memoria Del Sistema
9009-41G, 9009-42A, 9009-42G o 9223-42H Información sobre cómo extraer permanentemente los módulos de memoria en el servidor IBM Power System S914 (9009-41A y 9009-41G), IBM Power System S924 (9009-42A y 9009-42G), o IBM Power System H924 (9223-42H). Módulos de memoria para el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H 53... -
Página 68: Preparación Del Sistema Para Extraer De Forma Permanente Los Módulos De Memoria
Si el sistema se gestiona con la Hardware Management Console (HMC), utilice la HMC para reparar una pieza en el sistema. Para obtener instrucciones, consulte Reparación de una pieza utilizando la HMC (www.ibm.com/support/knowledgecenter/POWER9/p9haj/p9haj_hmc_repair.htm). Si el sistema no está gestionado por una HMC, siga los pasos de los siguientes procedimientos para extraer de forma permanente un módulo de memoria del sistema. - Página 69 Utilice el LED de identificación de color azul del alojamiento para localizar el sistema. Asegúrese de que el número de serie del sistema coincide con el número de serie que se ha de reparar. 2. Detenga el sistema. Para obtener instrucciones, consulte Detención de un sistema (www.ibm.com/ support/knowledgecenter/POWER9/p9haj/crustopsys.htm).
- Página 70 Figura 42. Extracción de los cables de alimentación de un servidor montado en bastidor 56 Power Systems: Power Systems: Módulos de memoria...
- Página 71 Figura 43. Extracción de los cables de alimentación de un servidor autónomo (L003) Módulos de memoria para el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H 57...
- Página 72 58 Power Systems: Power Systems: Módulos de memoria...
- Página 73 PELIGRO: Varios cables de alimentación. El producto puede estar equipado con múltiples cables de alimentación CA o múltiples cables de alimentación CC. Para evitar todo voltaje peligroso, desconecte todos los cables de alimentación. (L003) 4. Para un sistema montado en bastidor, abra los pestillos laterales (A) y tire de ellos para deslizar la unidad del sistema colocándola completamente en la posición de servicio hasta que los laterales queden fijos y también la unidad del sistema.
- Página 74 Figura 44. Cómo abrir los pestillos laterales 5. Póngase la muñequera antiestática para descargas electrostáticas (ESD). El sistema tiene clavijas ESD en la parte frontal y posterior del sistema, tal como se muestra en la figura siguiente. Coloque la muñequera antiestática ESD en la clavija ESD. Atención: •...
- Página 75 Figura 45. Ubicación de los enchufes ESD 6. Extraiga la cubierta de acceso de servicio. Para un sistema montado en bastidor, siga estos pasos. Consulte la Figura 46 en la página 62. Atención: Si el sistema funciona sin la cubierta de acceso de servicio durante más de 10 minutos si la alimentación del sistema está...
- Página 76 Figura 46. Extracción de la cubierta de acceso de servicio de un sistema montado en bastidor Para un sistema autónomo, realice los pasos siguientes. Consulte la Figura 47 en la página 63. Atención: Si el sistema funciona sin la cubierta de acceso de servicio durante más de 10 minutos si la alimentación del sistema está...
-
Página 77: Extracción Permanente De Un Módulo De Memoria
Figura 47. Extracción de la cubierta de acceso de servicio Extracción permanente de un módulo de memoria del sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H Para extraer de forma permanente los módulos de memoria del sistema, siga los pasos de este procedimiento. - Página 78 Figura 48. Extracción del deflector de aire de un sistema montado en bastidor 64 Power Systems: Power Systems: Módulos de memoria...
- Página 79 Figura 49. Extracción del deflector de aire de un sistema autónomo 3. Para desbloquear el módulo de memoria de su conector, presione simultáneamente las pestañas de bloqueo (A) alejándolas del módulo de memoria en la dirección que se muestra en la Figura 50 en la página 66.
- Página 80 Figura 50. Extracción de un módulo de memoria 4. Sujete el módulo de memoria por los bordes y tire de él para sacarlo del sistema. 5. Si se vuelve a utilizar la pieza extraída, colóquela sobre una esterilla ESD (descarga electrostática). 6.
- Página 81 Figura 51. Sustitución del deflector de aire en un sistema montado en bastidor Módulos de memoria para el sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H 67...
-
Página 82: Preparación Del Sistema Para Su Funcionamiento Tras Extraer Permanentemente Un Módulo De Memoria
Figura 52. Sustitución del deflector de aire en un sistema autónomo Preparación del sistema 9009-41A, 9009-41G, 9009-42A, 9009-42G o 9223-42H para su funcionamiento tras extraer de forma permanente un módulo de memoria Para preparar el sistema para su operación tras extraer permanentemente los módulos de memoria, siga los pasos en este procedimiento. - Página 83 Figura 53. Instalación de la cubierta de acceso de servicio Para un sistema autónomo, realice los pasos siguientes. Consulte la Figura 54 en la página 70. a. Deslice la cubierta (B) en la unidad del sistema, tal como se muestra. b.
- Página 84 Figura 54. Instalación de la cubierta de acceso de servicio 3. Para un sistema montado en bastidor, desbloquee los pestillos de seguridad de color azul de los rieles (A), tal como se muestra en la Figura 55 en la página 71 presionándolos hacia dentro. Asegúrese de que los brazos portacables se pueden mover libremente.
- Página 85 Figura 55. Colocación del sistema en posición operativa 4. Para un sistema montado en bastidor, empuje la unidad del sistema (B) tal como se muestra en la figura anterior colocándola de nuevo en el bastidor hasta que los dos pestillos de liberación bloqueen el sistema en su posición.
- Página 86 Figura 56. Conexión de los cables de alimentación a un sistema montado en bastidor 72 Power Systems: Power Systems: Módulos de memoria...
- Página 87 Figura 57. Conexión de los cables de alimentación a un sistema autónomo 6. Inicie el sistema. Para obtener instrucciones, consulte Inicio de un sistema (www.ibm.com/support/ knowledgecenter/POWER9/p9haj/crustartsys.htm). 7. Apague el LED de identificación. Para obtener instrucciones, consulte Desactivación de un LED de identificación (www.ibm.com/support/knowledgecenter/POWER9/p9haj/...
- Página 88 74 Power Systems: Power Systems: Módulos de memoria...
-
Página 89: Avisos
únicamente para su comodidad y no debe considerarse en modo alguno como promoción de dichos sitios web. Los materiales de estos sitios web no forman parte de los materiales de IBM para este producto y el uso que se haga de estos sitios web es de la entera responsabilidad del usuario. -
Página 90: Funciones De Accesibilidad Para Servidores Ibm Power Systems
Web Content Accessibility Guidelines (WCAG) 2.0 (www.w3.org/TR/WCAG20/). Para aprovechar les funciones de accesibilidad, utilice la versión más reciente del su lector de pantalla y el navegador web más reciente que admitan los servidores IBM Power Systems. -
Página 91: Consideraciones De La Política De Privacidad
Información relacionada con la accesibilidad Además del centro de atención al cliente de IBM y de los sitios web de ayuda técnica, IBM dispone de un servicio telefónico de teletipo para que las personas sordas o con dificultades auditivas puedan acceder a los servicios de ventas y soporte técnico:... -
Página 92: Avisos De Emisiones Electrónicas
