3.9.1 Conexión de Interfonos, Porteros automáticos, Sensores externos y Relés externos
3.9 Conexión de interfonos, porteros automáticos,
sensores externos y relés externos
3.9.1 Conexión de Interfonos, Porteros automáticos, Sensores
externos y Relés externos
La central acepta un máximo de 16 interfonos (KX-T30865 / KX-T7765 con una tarjeta DPH4, o interfono de
tipo alemán con una tarjeta DPH2), 16 porteros automáticos, 16 sensores externos y 16 relés externos.
Nota
Los interfonos, porteros automáticos, sensores externos y relés externos debe adquirirlos el usuario.

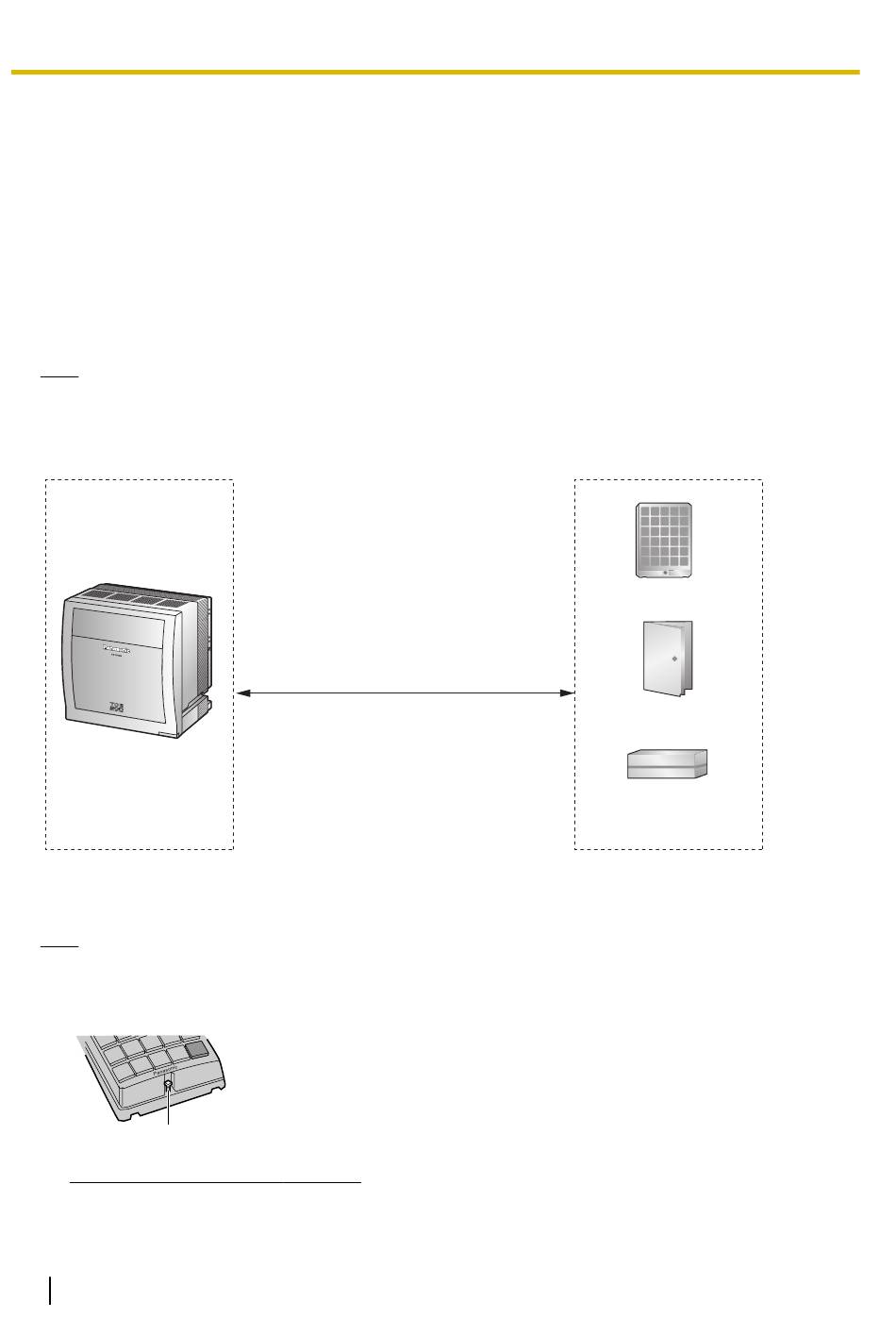

Distancia máxima de cableado
Instalar el interfono (KX-T30865 / KX-T7765)
Nota
Las ilustraciones que se muestran en el procedimiento de instalación se basan en el KX-T30865.
1.
Afloje el tornillo para separar el interfono en 2 mitades.
Tornillo
Nota para los usuarios de KX-T7765
168 Manual de instalación
Cable
Distancia máxima
ø 0,4 mm: 70 m
ø 0,5 mm: 113 m
ø 0,6 mm: 180 m
CAT 5: 113 m
Interfono
Portero automático
Dispositivo de
sensor externo /
relé externo
