- Página 1 Español TRAFFIC 24 DISPOSITIVO ELECTRÓNICO 24V PARA BARRERAS APRIMATIC DOORS S.L., C/ Juan Huarte De San JUAN, 7 Parque Empresarial Inbisa Alcalà II 28806, Alcalà De Henares-MADRID www.aprimatic.es e-mail: aprimatic@aprimatic.es 67411260S REV 07 - 10/2015...
-
Página 2: Descripción Placa Base

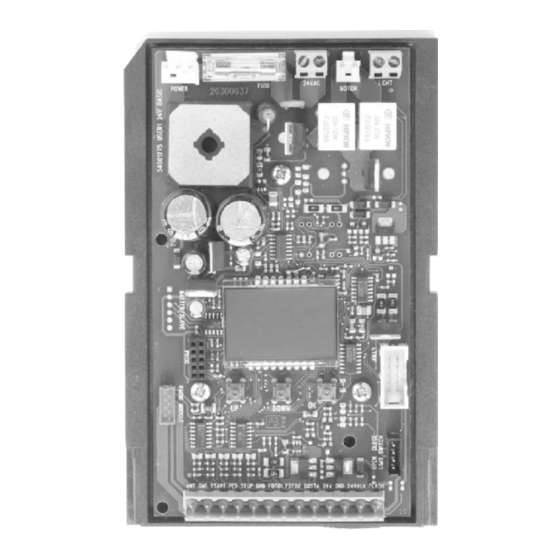

Español TRAFFIC 24 DESCRIPCIÓN PLACA BASE CARACTERISTICAS TECNICAS Tensión de alimentación de la central 24 V~ Absorción en stand-by: 30 mA Temperatura de funcionamiento -20°C +50°C Características de caja para exterior 305 x 225 x 125 mm - Ip55 LIGHT... -
Página 3: Conexiones
Español TRAFFIC 24 CONEXIONES POWER (CN8) MOTOR (CN6) LIGHT (CN5) 24V (Rojo) Marrón Final de carrera Cierre1 Blanco (Amarillo) Verde Final de carrera Apertura 1 24V~ (Verde) Común (Blanco) Max 200W Max 100mA 9 10 11 12 13 ANT COM START PEDST STOP COM PH1 PH2 EDGE AUX... - Página 4 Español TRAFFIC 24 PROGRAMACIÓN AUTOAPRENDIZAJE RÁPIDO Menu VERIFICACIÓN ENTRADAS DISPLAY DOWN 1 2 3 4 5 6 7 8 9 10 11 12 13 DOWN Memorización rápida de emisores con Acceso a Programación rápida comando de START. Es posible acceder a la programación Pulsar DOWN durante 5 seg.
- Página 5 Español TRAFFIC 24 PROGRAMACIÓN PROGRAMACIÓN RÁPIDA PULSADORES DE MENU MENU PROGRAMACIÓN LANGUAGE ESPAÑOL DOWN MENU Saltar esta fase uso reservado a fÜbrica RESERVADO Si el motor tiene fines de carrera magnéticos, MENU Seleccionar el tipo de Para confirmar seleccionar "Magnético"...
- Página 6 Español TRAFFIC 24 ESQUEMA FUNCIONES MENU TRAFFIC 24V Valor Descripción MENU Default fijado Italiano Italiano Inglés English 1 - LANGUAGE Italiano Francés Français Español Español Dutch Holandés Start Start Start peatonal Start peatonal Modulo exterior Modulo externo Start Stop Stop Memorización de un...
- Página 7 Español TRAFFIC 24 AUTOPROGRAMACI N TIEMPOS DE TRABAJO Ó Nota: si se utiliza el motor B200 o son presentes fines de carrera magnéticos, antes del aprendizaje cerciorarse que la tarjeta sea programada con funciòn de fin de carrera magnético. MENU ESPECIAL 104 - TIPO DE FIN DE CARRERA - “Magnetico”...
- Página 8 Español TRAFFIC 24 L GICA DE FUNCIONAMIENTO Ó LOGICA AUTOMATICA Un comando de start abre la cancela. Un segundo impulso durante la apertura no será aceptado. Un mando de start durante el cierre invierte el movimento. NOTA1: Para obtener el cierre automático es necesario regular el tiempo de pausa; en caso contrario todas las lógicas resultarán semi-automáticas.
-
Página 9: Menu Especial
Español TRAFFIC 24 MENU ESPECIAL PRESIONAR AL MISMO TIEMPO DURANTE 5 SEG. PARA ACCEDER O SALIR DEL MENU ESPECIAL DOWN ESQUEMA FUNCIONES MENÚ ESPECIAL TRAFFIC 24V Para entrar en el Menu Especial moverse en uno de los menu y presionar... - Página 10 Español TRAFFIC 24 Valor Descripción Default MENU ESP fijado Si se fuerza la puerta Solo apertura manualmente, la tarjeta Solo cierre pone en marcha el motor 79 -ANTI INTRUSION para restablecer el estado Apertura y cierre de la puerta antes de...
- Página 11 Español TRAFFIC 24 Valor Descripción Default MENU ESP fijado Salida AUX siempre Siempre alimentada Salida AUX activa En ciclo solo durante el ciclo Salida AUX alimentada Apertura solo durante la apertura Salida AUX alimentada Cierre solo durante el cierre Salida AUX alimentada...
- Página 12 Español TRAFFIC 24 Valor Descripción Default MENU ESP fijado Cierre Fotocélula activa en cierre Fotocélula activa en Apertura y cierre apertura y cierre La fotocélula está activa Stop también antes de abrir Fotocélula en cierre detiene Stop y cierre y libre sigue cerrando Cierre por fotocélula...
-
Página 13: Menu Verificación Entradas
Español TRAFFIC 24 MENU VERIFICACIÓN ENTRADAS Las regulaciones de la tarjeta se realiza desde los botones UP, DOWN y OK. Con UP y DOWN se recorre el MENÚ SUB-MENU, con OK se accede al MENU o SUB-MENU y se confirman las selecciones. - Página 14 Español TRAFFIC 24 START - STOP - PEATONAL - ANTENA - FOTOCÉLULA Conexión fotocélula 1 y fotocélula 2 Nota1: si las fotocélulas no están conectadas, puentear los bornes 6,7,8. + = 24V (Accesorios) max 750mA COM = 0V PH1 = Contacto Fotocélula 1 PH2 = Contacto Fotocélula 2...
-
Página 15: Indicaciones Alarma
Español TRAFFIC 24 INDICACIONES ALARMA Indicaci n ó Tipo de alarma Solución AVERIA MOTOR Averiguar que no hayan cortocircuitos en el motor o en la instrumentación. Avería corriente motores Avería Averiguar que no hayan cortocircuitos en los cableados o en la AVERIA24 alimentación 24V... -
Página 16: Conexión Alimentación Y Motor
Español TRAFFIC 24 CONEXIÓN ALIMENTACIÓN Y MOTOR TRANSFORMADOR 115V~ 230V~ Fusible 3,6A rit sobre alimentación 230V~ Fusible 6,3A rit sobre alimentación 115V~ POWER (CN8) Entrada alimentación Entrada para la conexión de la energía electrica. P = FASE N = NEUTRO NOTA: para la conexión a la energía eléctrica se... -
Página 17: Función Máster-Slave
Español TRAFFIC 24 FUNCIÓN MÁSTER-SLAVE Para configurar una instalación con dos motores en funcionamiento MÁSTER- SLAVE y aconsejable seguir los siguientes pasos: 1) Configurar los dos motores como si fueran dos instalaciones independientes, cerciorándose correcto funcionamiento de los individuales motores y la correcta lectura de los finecorsa si presentas. -
Página 18: Gestión Inserción Password
Español TRAFFIC 24 GESTIÓN INSERCIÓN PASSWORD En situacion de tarjeta nueva todos los menú serán visibles y programables y la password resultará inhabilitada. Al seleccionar a uno de los MENU' y al tener comprimido al mismo tiempo UP y DOWN por 5 segundos se entra en el menú SP en el que está... -
Página 19: Resolución De Problemas
Periódicamente limpiar las ópticas de las fotocélulas RECAMBIOS Los pedidos de piezas de recambio deben solicitarse al distribuidor autorizado: APRIMATIC DOORS S.L., C/ Juan Huarte De San JUAN, 7 Parque Empresarial Inbisa Alcalà II 28806, Alcalà De Henares-MADRID SEGURIDAD Y COMPATIBILIDAD SEGURIDAD Y COMPATIBILIDAD AMBIENTAL Se recomienda no deshacerse en el ambiente de los materiales de embalajes de producto y/o circuitos. - Página 20 5. No instalar el dispositivo en una atmósfera explosiva. 6. Aprimatic Doors no es responsable del incumplimiento de la mano de obra en la construcción de la cacela a automatizar y tampoco de las deformaciones que puedan producirse durante el uso.
