MONTAJE ZI-HS5TN Y ZI-HS7TU
81.1
Percha de elevación
81.2
Balda de la madera
ZIPPER MASCHINEN GmbH
www.Zipper-Maschinen.at
ZI-HS5TN; ZI-HS7TU
MONTAJE ZI-HS5TN Y ZI-HS7TU

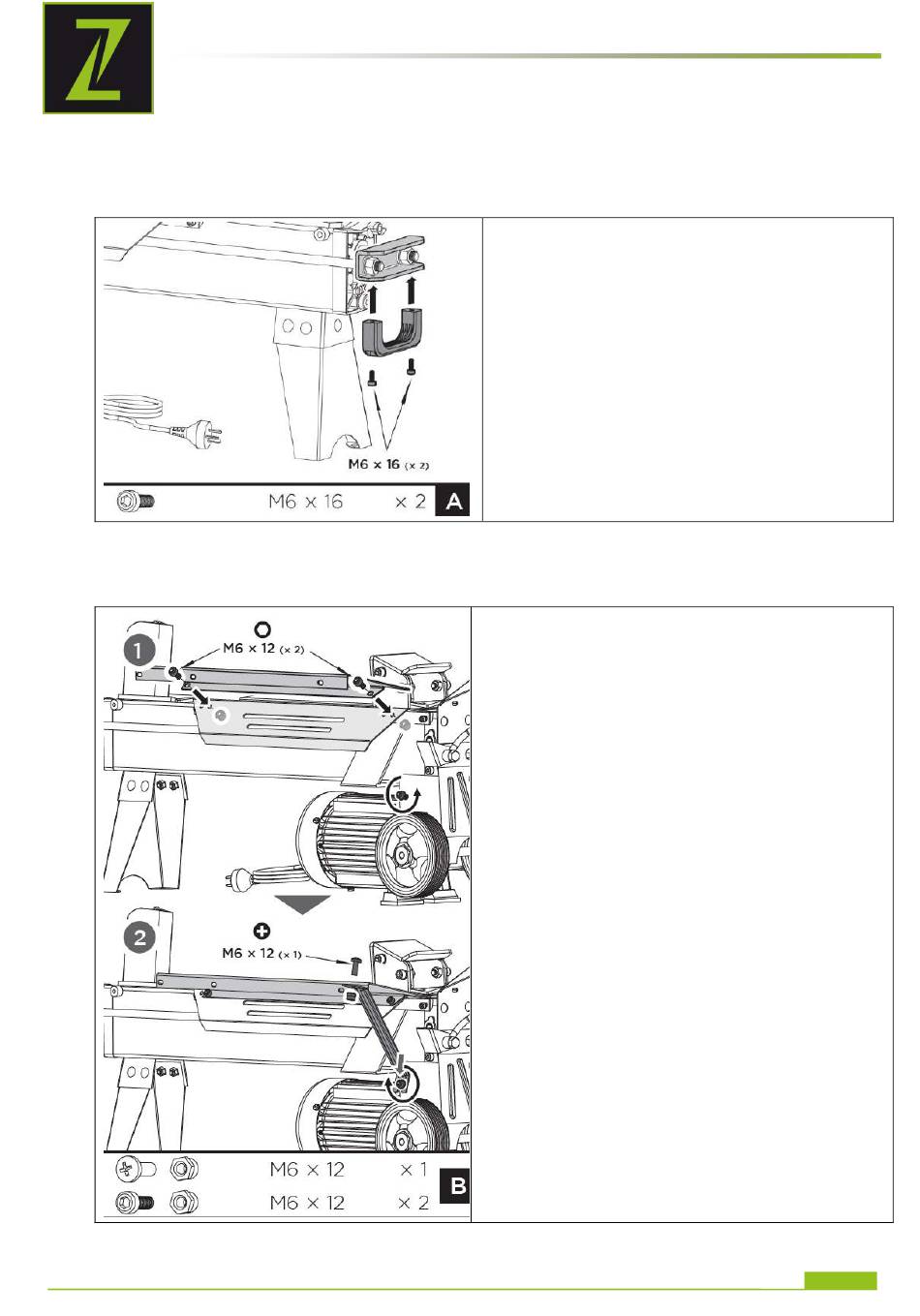

A. Montaje de la percha de elevación:
Fije la percha de elevación en el soporte
en U con dos tornillos M6×16.
B. Montaje de la placa inferior de
protección: Monte la placa inferior de
protección en la placa guía trasera y
asegúrela con los dos tornillos cilíndricos
de M6×12 y contratuercas.
Suelte el tornillo allen y la arandela
grande en el soporte de la rueda, inserte
el extremo abierto del travesaño de
soporte 2 entre la arandela grande y el
soporte de la rueda y apriete el tornillo.
Conecte el extremo superior del travesaño
de soporte 2 y la placa inferior de
protección con el tornillo de estrella
M6×12 y contratuerca M6 y apriete.
