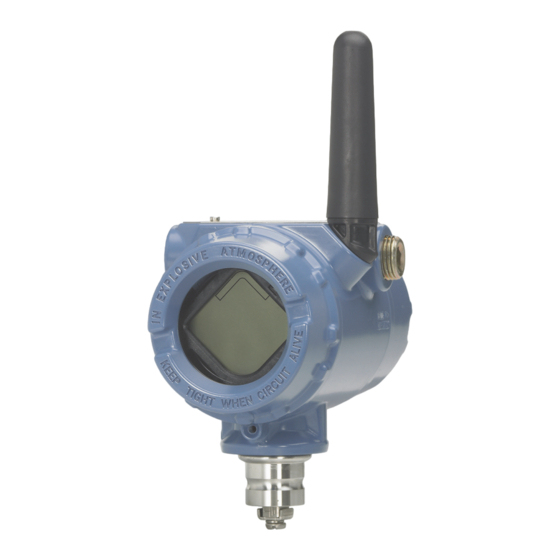

Transmisor discreto inalámbrico Rosemount 702
Una solución lista para instalarse que proporciona opciones de doble canal, entrada
discreta, salida discreta o entrada para detección de fugas
Entrada discreta de uno o dos interruptores con lógica para aplicaciones de contacto de
límite y contacto opuesto
Las entradas momentáneas son medidas continuamente entre las actualizaciones
inalámbricas
Cada uno de los canales duales pueden configurarse para entrada discreta o salida discreta
La red es autoorganizable y proporciona datos valiosos con una fiabilidad >99%.
Hoja de datos del producto
Enero de 2013
00813-0109-4702, Rev HA
Publicidad
Tabla de contenido
Manuales relacionados para Emerson Rosemount 702
Resumen de contenidos para Emerson Rosemount 702
- Página 1 Hoja de datos del producto Enero de 2013 00813-0109-4702, Rev HA Transmisor discreto inalámbrico Rosemount 702 Una solución lista para instalarse que proporciona opciones de doble canal, entrada discreta, salida discreta o entrada para detección de fugas Entrada discreta de uno o dos interruptores con lógica para aplicaciones de contacto de ...
-
Página 2: Tabla De Contenido
Contenido Solución Smart Wireless de Emerson ..página 2 Certificaciones del producto ... . página 15 Información para hacer pedidos ..página 3 Planos dimensionales . -
Página 3: Información Para Hacer Pedidos
Enero de 2013 Información para hacer pedidos Tabla 1. Información para hacer un pedido del transmisor discreto inalámbrico Rosemount 702 ★ El paquete estándar incluye las opciones más comunes. Para que la entrega sea óptima, se deben seleccionar las opciones identificadas con una estrella (★). - Página 4 Transmisor discreto inalámbrico Rosemount 702 Enero de 2013 Tabla 1. Información para hacer un pedido del transmisor discreto inalámbrico Rosemount 702 ★ El paquete estándar incluye las opciones más comunes. Para que la entrega sea óptima, se deben seleccionar las opciones identificadas con una estrella (★).
-
Página 5: Piezas De Repuesto Y Accesorios
Transmisor discreto inalámbrico Rosemount 702 Enero de 2013 Piezas de repuesto y accesorios Tabla 2. Piezas de repuesto y accesorios Piezas de repuesto y accesorios Estándar Estándar 00702-9010-0001 Juego de regadera de seguridad universal/estación de lavado de ojos con interruptores UL ★... -
Página 6: Especificaciones
Transmisor discreto inalámbrico Rosemount 702 Enero de 2013 Especificaciones Especificaciones operativas Velocidad de actualización inalámbrica, opción de medición códigos 22, 61 Entrada discreta El usuario la puede seleccionar, 4 segundos a 60 minutos. Contactos secos unipolares y univanales sencillos o dobles, contactos secos unipolares y bivanales sencillos o detección de... -
Página 7: Especificaciones De Funcionamiento
Conexiones de los bloques de terminales Entradas de interruptor de contacto seco, opción de El transmisor Rosemount 702 tiene un par de terminales tipo medición códigos 22, 32 y 42 tornillo para cada uno de los dos canales, y un par de terminales de comunicación. - Página 8 Cuando se configura para lógica de contacto de límite, el Cualquiera de las entradas de contacto seco pueden ser transmisor discreto Rosemount 702 aceptará la entrada de dos invertidas por el dispositivo, para proporcionar el efecto interruptores unipolares de una posición en las entradas CH1 y opuesto.
- Página 9 AMS Device Manager circuito de salida. La salida del transmisor Rosemount 702 no proporciona tensión ni corriente, el circuito de salida debe tener alimentación propia. La salida del transmisor Rosemount 702 tiene una capacidad máxima de interruptor por canal de 26...
- Página 10 Funcionalidad del interruptor de salida discreta Consideraciones especiales para circuitos de salida doble La salida discreta del transmisor Rosemount 702 es impulsada Si ambos canales se conectan a circuitos de salida, es muy por el sistema de control host, a través de la pasarela Smart importante que el terminal CMN de cada circuito sea del mismo Wireless, y fuera del transmisor Rosemount 702.
- Página 11 Transmisor discreto inalámbrico Rosemount 702 Enero de 2013 Sensores de fuga, detección de hidrocarburos Conmutación de mayores corrientes o voltajes Es importante enfatizar que la capacidad máxima de líquidos, opción de medición código 61 conmutación de la salida es de 26 voltios CC y 100 miliamperios.
- Página 12 Fuel se hacen de modo que los colores de los hilos coincidan con los colores de los bornes de terminación. TT-MLC-MC-BLK (cable guía) El transmisor 702 Smart Wireless de Emerson de entradas Cable de sensor TT5000/TT5001 discretas puede soportar hasta 3 sensores Fast Fuel. Estos...
-
Página 13: Supervisión De Regadera De Seguridad Y Lavado De Ojos
TopWorx, una compañía de Emerson. Estos juegos se piden activa (interruptor cerrado) y el transmisor 702 detecta ese como parte del código de modelo del Rosemount 702, y están cierre de interruptor. Este estado del interruptor es enviado disponibles tanto para tuberías aisladas como no aisladas. Estos por el transmisor 702 a la pasarela, que a su vez envía esa... - Página 14 Transmisor discreto inalámbrico Rosemount 702 Enero de 2013 Figura 18. Válvula de regadera de seguridad en la Figura 20. Lavado de ojos en la posición activada. posición activada. Supervisión de lavado de ojos Cuando se activa la válvula de lavado de ojos (válvula abierta)
-
Página 15: Certificaciones Del Producto
Certificaciones norteamericanas Ubicaciones de fabricación aprobadas Aprobaciones de FM Rosemount Inc. — Chanhassen, Minnesota, EE. UU. Emerson Process Management GmbH & Co. — Karlstein, Intrínsecamente seguro, no inflamable y a prueba de Alemania polvos combustibles según FM Emerson Process Management, Asia Pacific Private Número de certificado: 3031506... -
Página 16: Certificaciones Europeas
Transmisor discreto inalámbrico Rosemount 702 Enero de 2013 Condiciones especiales de certificación: PARA USARSE CON EL MÓDULO DE ALIMENTACIÓN 1. Para usarse con el módulo de alimentación modelo 701P o SMARTPOWER™ DE ROSEMOUNT, NÚMERO DE PIEZA Rosemount 753-9220-XXXX Smart Power. - Página 17 Transmisor discreto inalámbrico Rosemount 702 Enero de 2013 Certificaciones de sistema IECEx = 200 mH = 800 mH Seguridad intrínseca según IECEx = 1000 mH Nº de certificado: IECEx BAS 07.0082X Normas aplicables: IEC 60079-0: 2011, IEC 60079-11: 2011 Condiciones especiales para un uso seguro (X) ≤...
- Página 18 Transmisor discreto inalámbrico Rosemount 702 Enero de 2013 Intrínsecamente seguro para zona 2 según IECEx Condición especial para un uso seguro Número de certificado: IECEx BAS 12.0082X La clase de temperatura depende del rango de temperatura Normas aplicables: IEC 60079-0: 2011, IEC 60079-11: 2011 ambiental, como se indica a continuación:...
-
Página 19: Planos Dimensionales
(4,20) (3,61) (6,05) (12,39) Antena externa (5,51) Las dimensiones están en milímetros (in) Configuraciones de montaje del transmisor Rosemount 702 con soporte de montaje opcional Montaje en Pipe Mounting tubería 2 inch U-bolt for Perno en U de pipe mounting... -
Página 20: Hoja De Datos Del Producto
Los términos y condiciones estándar de venta se pueden encontrar en www.rosemount.com\terms_of_sale El logotipo de Emerson es una marca comercial y marca de servicio de Emerson Electric Co. Rosemount y el logotipo de Rosemount son marcas comerciales registradas de Rosemount Inc.
