- Página 1 AUTODOME IP starlight 7000i NDP‑7512‑Z30C │ NDP‑7512‑Z30CT Installation Manual es...
-
Página 3: Tabla De Contenido
AUTODOME IP starlight 7000i Contenido | es Contenido Seguridad Acerca de este manual Información legal Precauciones de seguridad Instrucciones de seguridad importantes Avisos importantes Conexión en aplicaciones Asistencia al cliente y reparaciones Desembalaje Lista de piezas Herramientas necesarias Descripción del producto Preparación de la burbuja... -
Página 4: Seguridad
Información legal Copyright Este manual es propiedad intelectual de Bosch Security Systems y está protegido por copyright. Todos los derechos reservados. Marcas comerciales Todos los nombres de productos de software y hardware utilizados en este documento pueden ser marcas comerciales registradas y deben tratarse en consecuencia. -
Página 5: Instrucciones De Seguridad Importantes
AUTODOME IP starlight 7000i Seguridad | es Instrucciones de seguridad importantes Lea y siga las instrucciones de seguridad que se detallan a continuación, y guárdelas para poder consultarlas en el futuro. Preste atención a todas las advertencias de la unidad y de las instrucciones de funcionamiento antes de utilizar la unidad. - Página 6 16. Conexiones, cambios o modificaciones: únicamente se deben utilizar conexiones y accesorios especificados por el fabricante. Cualquier cambio o modificación del equipo que no haya sido aprobado expresamente por Bosch podrá invalidar la garantía o, en caso de contrato de autorización, la autoridad para utilizar el equipo.
- Página 7 Aviso! Bosch recomienda el uso dispositivos de protección contra sobretensión/rayos (obtenido localmente) para proteger los cables de red y de alimentación y el lugar de instalación de la cámara.
-
Página 8: Avisos Importantes
Señal de la cámara: proteja el cable con un protector primario si la señal de la cámara supera los 42,6 m (140 pies), según la norma NEC800 (CEC sección 60). Declaración sobre el medio ambiente: Bosch está firmemente comprometida con la protección del medio ambiente. Este dispositivo se ha diseñado para ser lo más respetuoso posible con el medio ambiente. - Página 9 AUTODOME IP starlight 7000i Seguridad | es - El dispositivo no funciona con normalidad cuando el usuario sigue las instrucciones de funcionamiento correctamente. Reparaciones: no intente reparar este dispositivo por su cuenta. Todas las reparaciones deben realizarse por personal de servicio cualificado.
-
Página 10: Conexión En Aplicaciones
(24 V de CA) como fuente de alimentación principal. Para los modelos de montaje suspendido empleados en aplicaciones de exterior que requieren calefactor, se necesita un Midspan PoE de alta potencia (60 W) de Bosch para que suministre alimentación tanto a la cámara como a sus calefactores internos. -
Página 11: Desembalaje
Alicates Montaje en techo En la siguiente tabla se indican los productos adicionales, que Bosch u otros fabricantes venden por separado, necesarios para la instalación de las cámaras AUTODOME. Cantidad Producto Número de referencia Tamaño... -
Página 12: Descripción Del Producto

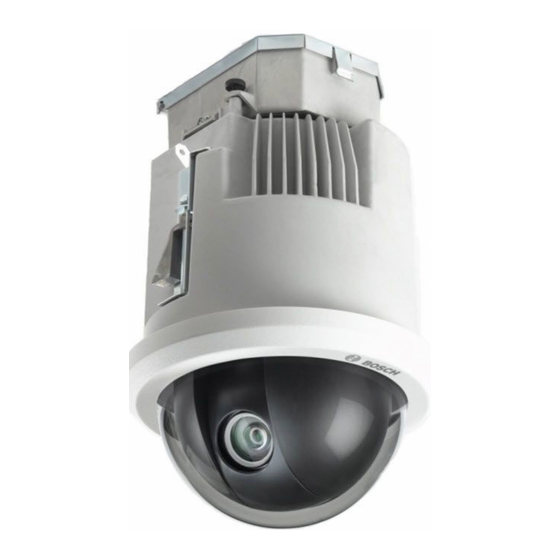

AUTODOME IP starlight 7000i Descripción del producto La cámara AUTODOME IP starlight 7000i incorpora la última generación en Video Analytics, tecnología starlight y transmisión de vídeo. Gracias a la tecnología de captura de imagen starlight, que ofrece una excelente sensibilidad con poca luz y el Intelligent Video Analytics más completo del mercado, la cámara proporciona una calidad de imagen inigualable. -
Página 13: Preparación De La Burbuja
Para evitar la saturación de humedad excesiva dentro de la carcasa, limite el periodo de tiempo que la burbuja no está fijada a la carcasa. Bosch recomienda que la burbuja no se quite de la carcasa durante un periodo de tiempo superior a cinco (5) minutos. -
Página 14: Opcional) Instalación De Una Tarjeta Sd
| (Opcional) Instalación de una tarjeta SD AUTODOME IP starlight 7000i (Opcional) Instalación de una tarjeta SD La cámara admite una tarjeta de memoria SDHC o SDXC (en adelante "tarjeta SD") suministrada por el cliente para el almacenamiento local. (La cámara no es compatible con las tarjetas MicroSD). -
Página 15: Sustitución Del Anillo Embellecedor Y La Burbuja
AUTODOME IP starlight 7000i Sustitución del anillo embellecedor y la burbuja | es Sustitución del anillo embellecedor y la burbuja Sustitución del anillo embellecedor (opcional) (para modelos en techo) La burbuja de domo para modelos en techo de AUTODOME 7000 viene montada con un anillo embellecedor blanco. -
Página 16: Instalación Del Montaje Interior En Techo
| Instalación del montaje interior en techo AUTODOME IP starlight 7000i Instalación del montaje interior en techo Descripción En este capítulo se describe cómo instalar la cámara en un montaje en techo. La cámara en techo AUTODOME es apta para espacios al aire libre. -
Página 17: Conexiones De Cables Del Módulo De Interfaz
AUTODOME IP starlight 7000i Instalación del montaje interior en techo | es Coloque el conjunto de soporte sobre la placa de techo que se utilizará para montar la cámara. Ajuste los clips que sujetan las barras del soporte a las guías del techo. - Página 18 | Instalación del montaje interior en techo AUTODOME IP starlight 7000i Figura 7.2: Conexiones del módulo de interfaz Tras pasar los cables de vídeo, control, alimentación y alarma: Acople un racor NPT de 20 mm (3/4 de pulg.) al orificio por el que pasarán los cables.
- Página 19 AUTODOME IP starlight 7000i Instalación del montaje interior en techo | es Conector Patill Etiqueta Descripción Color del cable AGND Alarma Toma de Verde Tierra Conector de entrada de alarma Entrada de alarma Blanco [P103] Entrada de alarma Marrón Entrada de alarma...
-
Página 20: Conexiones Del Módulo De Interfaz
| Instalación del montaje interior en techo AUTODOME IP starlight 7000i Fije la tapa al módulo de interfaz presionando la tapa hacia abajo hasta que la pinza de la tapa se fije contra la caja. Conexiones del módulo de interfaz La siguiente figura ofrece una ilustración detallada del módulo de interfaz para el montaje... -
Página 21: Acoplamiento De La Carcasa Al Módulo De Interfaz
AUTODOME IP starlight 7000i Instalación del montaje interior en techo | es Figura 7.4: Diagrama de la instalación interior en techo (calificación IP54) 1 Anillo embellecedor blanco (instalado 5 Anillo interior de serie en la burbuja) 2 Anillo embellecedor negro (incluido en 6 Junta para montaje en techo (carcasa el embalaje de la cámara) - Página 22 | Instalación del montaje interior en techo AUTODOME IP starlight 7000i Figura 7.5: Acoplamiento de la carcasa al módulo de interfaz Introduzca la carcasa por el orificio del techo para comprobar que la unidad encaja en el diámetro. A continuación, saque la carcasa.
-
Página 23: Sujeción De La Carcasa Al Techo
AUTODOME IP starlight 7000i Instalación del montaje interior en techo | es Sujeción de la carcasa al techo La carcasa en techo está fijada al techo mediante dos (2) abrazaderas de tornillo. Introduzca el conjunto de montaje en techo en el orificio del techo. - Página 24 | Instalación del montaje interior en techo AUTODOME IP starlight 7000i Precaución! Si aprieta en exceso las abrazaderas para el techo, podría dañar la abrazadera o el techo. Por lo tanto, deje de apretar cuando la abrazadera entre en contacto con el techo y empiece a notar resistencia.
-
Página 25: Finalización De La Instalación
AUTODOME IP starlight 7000i Finalización de la instalación | es Finalización de la instalación Retire el plástico de la burbuja Una vez que haya completado el resto de los pasos de instalación, retire el plástico de protección de la burbuja. -
Página 26: Sustitución De Una Burbuja Acrílica Hd
| Sustitución de una burbuja acrílica HD AUTODOME IP starlight 7000i Sustitución de una burbuja acrílica HD Aviso! Las siguientes instrucciones son para las burbujas VGA-BUBHD-CCLA y VGA-BUBHD-CTIA. 1. Afloje el tornillo de seguridad del anillo embellecedor (elemento 1, abajo) con un destornillador Phillips P1 o más pequeño hasta que la burbuja pueda girar. -
Página 27: Conexión
Ordenador Aviso! La configuración de los ajustes de red de una cámara AUTODOME serie 7000 puede realizarse también mediante la aplicación de software Bosch Video Client. Visite www.boschsecurity.es para descargar el software Configuration Manager y el manual de funcionamiento. 10.2 Guías de distancia de los cables y del cable de alimentación... -
Página 28: Conexiones Ethernet
Además, se puede suministrar alimentación a través del cable Ethernet con el midspan PoE de alta potencia de 60 W de Bosch (se vende por separado). También se puede suministrar alimentación a través del cable Ethernet a los modelos de montaje interior en techo y a los modelos colgantes de interior y exterior empleados en aplicaciones de interior (cuando el calefactor no recibe alimentación) con PSE (conmutadores o misdspans) PoE+ conformes al... - Página 29 únicamente el midspan PoE de alta potencia de Bosch (se vende por separado) para suministrar alimentación a la cámara y a los calefactores. Para las aplicaciones de montaje colgante en interiores o interior en techo que no requieren alimentación del calefactor, se pueden emplear midspans o conmutadores PoE+ estándar...
-
Página 30: Convertidor De Medios De Fibra Óptica A Ethernet (Opcional)
| Conexión AUTODOME IP starlight 7000i 10.4 Convertidor de medios de fibra óptica a Ethernet (opcional) El convertidor de medios de fibra óptica permite transmitir señales Ethernet de 10/100 Mbps a través de cables de fibra óptica mediante módulos pequeños conectables (SFP) de 10/100 Mbps. - Página 31 AUTODOME IP starlight 7000i Conexión | es Aviso! Solo las alarmas 1 y 2 (patillas 5 o 6) se pueden configurar para ser supervisadas. Cuando la alarma supervisada queda programada, ya no es necesario activarla para indicar una condición de sabotaje.
- Página 32 | Conexión AUTODOME IP starlight 7000i En Configuración, seleccione Interfaces > Entradas de alarma, seleccione el número de Entrada de alarma y, por último, seleccione N.C. Consulte la siguiente tabla para obtener información sobre los contactos y las condiciones.
-
Página 33: Conexiones De Audio (Opcional)
AUTODOME IP starlight 7000i Conexión | es Figura 10.5: N.C. Conexiones no supervisadas normalmente cerradas Contacto en seco Conector del domo Entradas de alarma de 3 a 7 Toma de tierra En Configuración, seleccione Interfaces > Entradas de alarma, seleccione el número de Entrada de alarma y, por último, seleccione N.C. - Página 34 | Conexión AUTODOME IP starlight 7000i Aviso! Los puertos de comunicación del intercomunicador se utilizan para transmitir señales de audio en los sistemas de intercomunicación. La entrada de línea de audio no es adecuada para la conexión de señales directas de micrófonos.
- Página 35 AUTODOME IP starlight 7000i Conexión | es Conecte la entrada de nivel de línea de audio del dispositivo de salida de audio (por ejemplo, un altavoz con amplificador o una entrada de nivel de línea de PC) al terminal de salida de audio + (RXD).
-
Página 36: Solución De Problemas
"VideoJet Generic", póngase en contacto con su Centro de servicio de Bosch para obtener una autorización de devolución de mercancía (RMA) para la unidad. - Página 37 AUTODOME IP starlight 7000i Solución de problemas | es Inicie sesión en la cámara mediante el navegador web. (Nota: puede utilizar el Configuration Manager para identificar la dirección IP). Busque el botón de restablecimiento de hardware en la cámara. (Consulte la siguiente figura para encontrar el botón de restablecimiento del modelo de su cámara).
-
Página 38: Servicio De Atención Al Cliente Y Asistencia Técnica
Correo electrónico: technical.support@us.bosch.com Canadá Teléfono: 514-738-2434 Fax: 514-738-8480 Regiones de Europa, Oriente Medio, África y Asia Pacífico Póngase en contacto con su distribuidor o su oficina local de ventas de Bosch. Utilice este vínculo: https://www.boschsecurity.com/corporate/where-to-buy/index.html 2019-10 | 0.3 | Installation Manual es... -
Página 39: Mantenimiento
Para evitar la saturación de humedad excesiva dentro de la carcasa, limite el periodo de tiempo que la burbuja no está fijada a la carcasa. Bosch recomienda que la burbuja no fuera de la carcasa durante un periodo de tiempo superior a cinco (5) minutos. - Página 40 | Mantenimiento AUTODOME IP starlight 7000i 2019-10 | 0.3 | Installation Manual es Bosch Security Systems...
- Página 42 Bosch Sicherheitssysteme GmbH Bosch Security Systems, Inc Robert-Bosch-Ring 5 1706 Hempstead Road 85630 Grasbrunn Lancaster, PA, 17601 Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2020...
