NOTA: Esta es una unidad reemplazable de campo (FRU). Solo los técnicos de servicio certificados de Dell pueden realizar los
procedimientos de extracción e instalación.
PRECAUCIÓN: No levante el conjunto de placa base sujetándola por un módulo de memoria, un procesador u otro componente.
PRECAUCIÓN: Procure no dañar el botón de identificación del sistema al colocar la placa base en el chasis.
1 Siga las pautas de seguridad que se enumeran en la sección Instrucciones de seguridad.
2 Siga el procedimiento que se describe en la sección Antes de trabajar en el interior del sistema.
3 Prepare el destornillador Phillips núm. 2.
Pasos
1 Sujete la placa base por los bordes e inclínela hacia la parte posterior del chasis.
2 Baje la placa base hacia el chasis hasta que los conectores en la parte posterior de la placa base estén alineados con las ranuras de la
parte posterior del chasis.
3 Ajuste los tornillos que fijan la placa base al chasis.

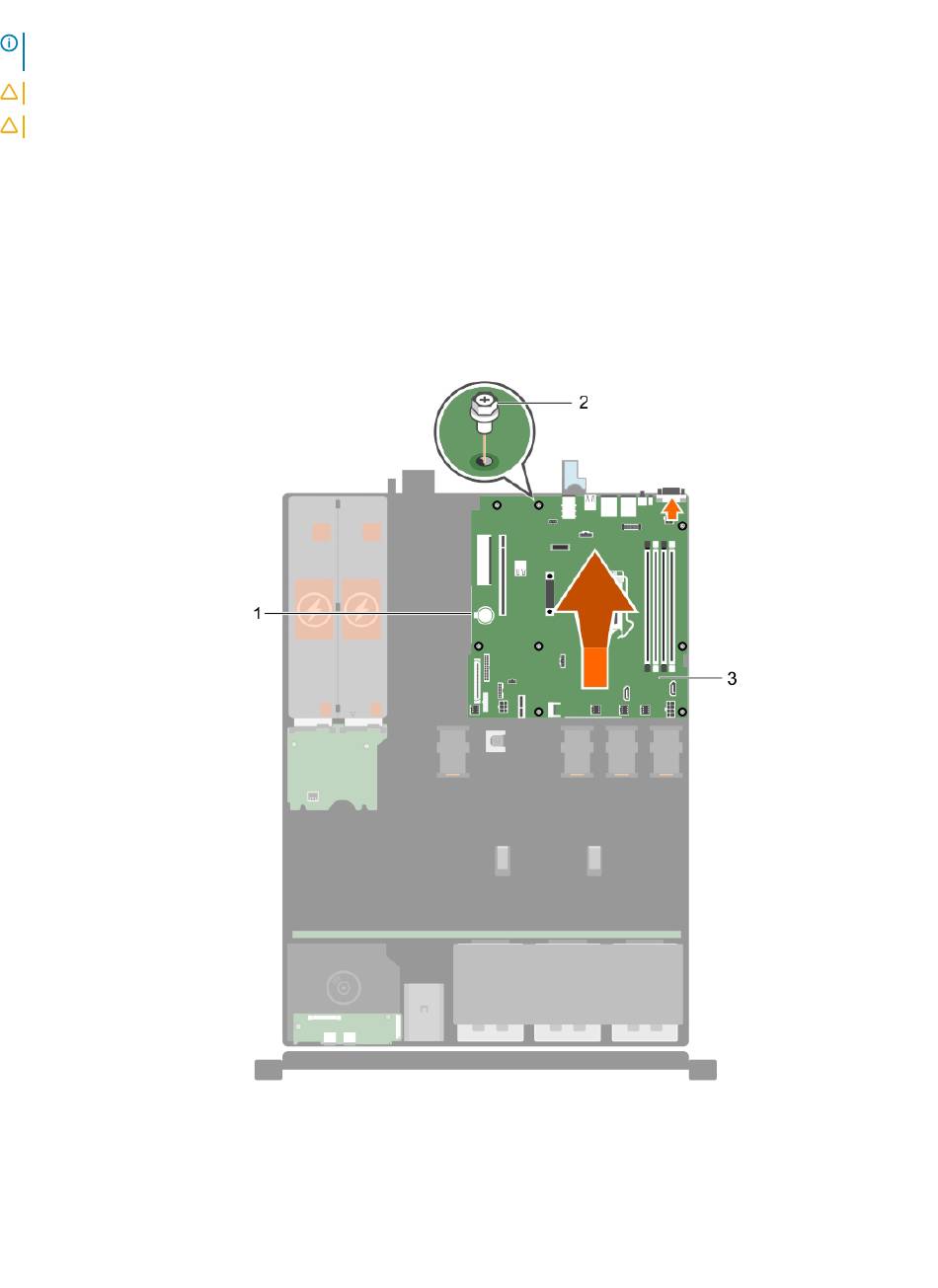

Figura 40. Instale la placa base.
1 Punto de contacto (2)
106 Instalación y extracción de los componentes del sistema
2 Tornillo (8)
