Conectores de la placa base

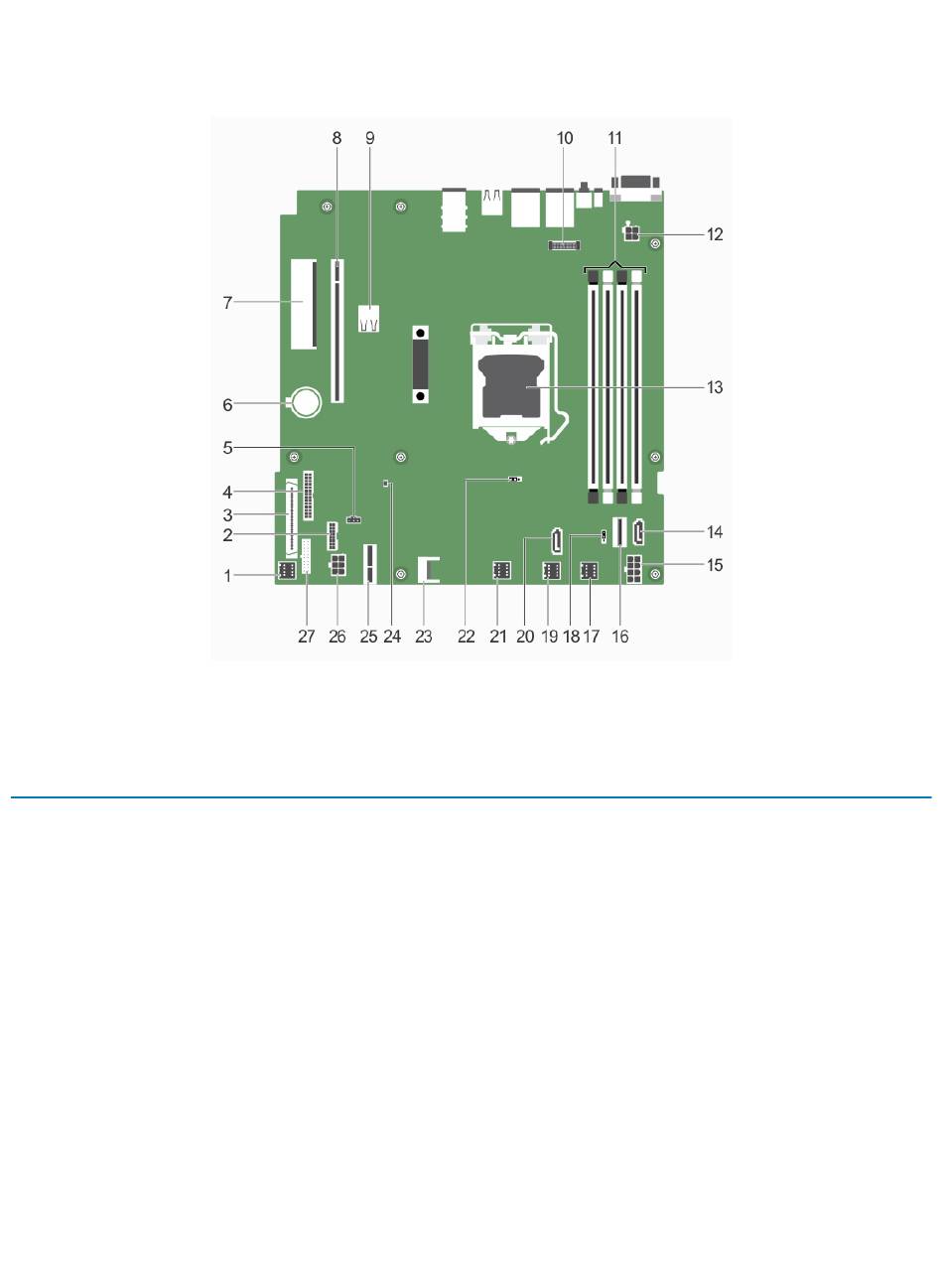

Figura 41. Conectores de la placa base
Tabla 18. Conectores de la placa base
Elemento Conector
1 FAN1
2 BP_SIG
3 CTRL_PNL
4 PIB_CONN
5 R_INTRUSION
6 BATERÍA
7 PCIE_G3_X4
8 PCIE_G3_X8
9 INT_USB_3.0
10 AMEA
11 DIMM
12 CPU_PWR
13 CPU
112 Puentes y conectores
Descripción
Conector del ventilador de refrigeración
Conector de señales del plano posterior
Conector de interfaz del panel de control
Conector de alimentación
Conector del interruptor de intrusión
Conector de la batería
Conector de PERC interna
Conector para tarjetas verticales
Conector interno USB 3.0
Conector de la tarjeta de puertos iDRAC
Sockets de módulo de memoria
Conector de alimentación de 4 patas
Socket del procesador
