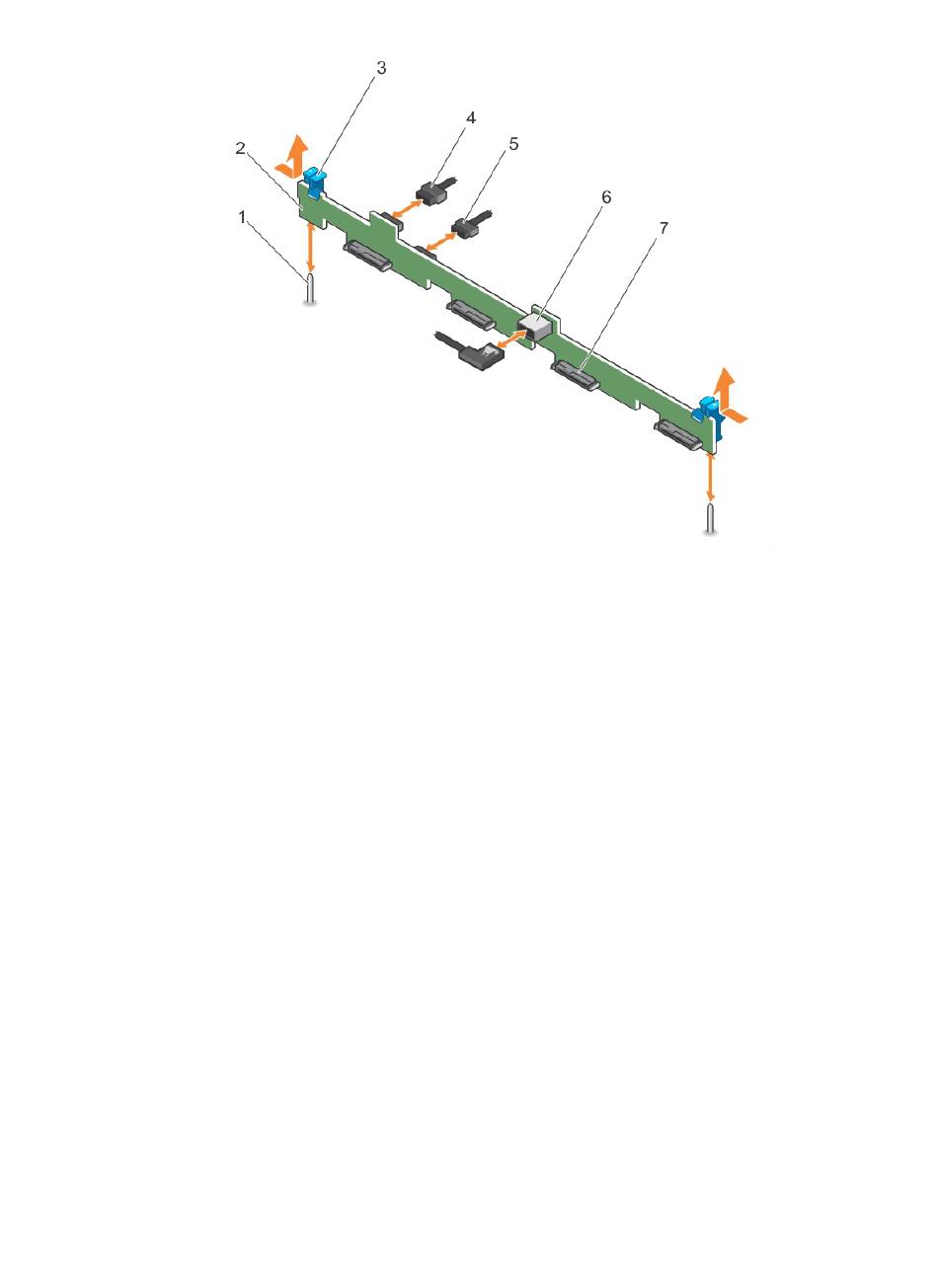

Figura 33. Extracción e instalación del plano posterior de cuatro unidades de disco duro de SAS/SATA de 3,5 .
1 Perno de guía (2)
3 Lengüeta de liberación (2)
5 Cable de señal del plano posterior
7 unidad de disco duro o conector de la SSD (4)
2 Plano posterior de la unidad de disco duro o SSD
4 Cable de alimentación del plano posterior
6 Conector de SAS A del plano posterior
