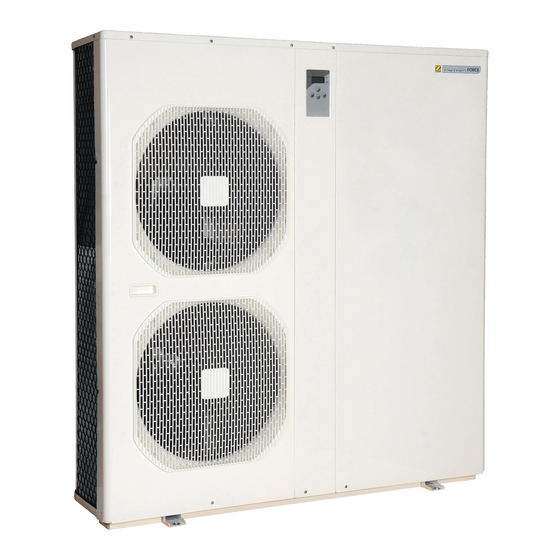

Zodiac POWER FORCE 25 Manual De Instalación Y De Uso
Ocultar thumbs
Ver también para POWER FORCE 25:
- Manual de instalación y de uso (16 páginas) ,
- Manual de instalación y de uso (128 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Zodiac POWER FORCE 25
Resumen de contenidos para Zodiac POWER FORCE 25
- Página 1 Manual de instalación y de uso Espanõl H03619-00.D - 2012/03...
- Página 2 ¡Lea detenidamente este manual antes de proceder a la instalación, el mantenimiento o la reparación del presente aparato! El símbolo avisa de la presencia de información importante que hay que tener en cuenta obligatoriamente con objeto de evitar cualquier riesgo de lesión personal o daños en el aparato. El símbolo avisa de la presencia de información útil. Advertencias ...
-
Página 3: Tabla De Contenido
Índice de contenidos 1. Información antes de la instalación ................ 2 1.1 Condiciones generales de entrega, almacenamiento y transporte ............. 2 1.2 Contenido .............................. 2 1.3 Condiciones de funcionamiento ........................ 2 1.4 Características técnicas .......................... 3 2. Instalación ....................... 3 2.1 Acceso al compartimento técnico ....................... 3 2.2 Selección de la ubicación .......................... 3 2.3 Colocación del aparato .......................... 3 2.4 Conexiones hidráulicas .......................... 3 2.5 Conexiones eléctricas .......................... 4 3. Uso .......................... 6 3.1 Presentación de la regulación ........................ 6 3.2 Puesta en funcionamiento del aparato ....................... 7 3.3 Controles que efectuar después de la puesta en funcionamiento .............. 8 3.4 Hibernación .............................. 8 4. Mantenimiento ...................... 8 4.1 Instrucciones de mantenimiento ......................... 8 4.2 Recomendaciones complementarias ... -
Página 4: Características Técnicas
Rango de funcionamiento: entre ‐12 y 38 de temperatura del aire, entre 10 °C y 32 °C de temperatura del agua, Temperatura máxima limitada a 32° C para proteger el liner de la piscina. La bomba de calor puede hacer ciclos de deshielo por ventilación forzada o por inversión de ciclo. La velocidad del ventilador varía en función de las condiciones exteriores. 1.4 Características técnicas Potencia absorbida* Potencia restituida* Intensidad absorbida nominal* Power Tensión COP* Force kW kW A 25 400V‐50Hz 5.7 25.5 10.6 4.5 35 400V‐50Hz 7.9 35 12.9 4.5 * con aire ambiente a + 15°C y agua de la piscina a 26°C, higrometría 70% (según el referencial NF‐414) ... -
Página 5: Conexiones Eléctricas
Respetar la dirección de la conexión hidráulica (ver § «Dimensiones» en anexo). La conexión se realizará con tubos de PVC presión Ø 63, a partir de un by‐pass, en el circuito de filtración de la piscina, después del filtro y antes del sistema de tratamiento del agua . verificar el apriete correcto de las conexiones hidráulicas y que no haya fugas. V1‐V2‐V3: válvulas by‐pass V5‐V4: válvulas de ajuste (opcionales) *distancia mínima by‐pass filtro tratamiento de aguas cajas de protección eléctrica Presión del circuito hidráulico Conexiones Caudal de Pérdida de Power agua medio carga prueba servicio = entrada Force bar bar = salida m³/h mCE 25‐35 3 1.5 Ø63 ... -
Página 6: Conexión De Opciones
el cable de alimentación debe estar aislado de cualquier elemento cortante o caliente que pudiera dañarlo o aplastarlo. verificar que el cable eléctrico está bien fijado en la regleta de terminales de conexión. Los terminales mal apretados pueden provocar un calentamiento de la regleta de terminales, lo cual conlleva la anulación de la garantía. El aparato debe conectarse obligatoriamente a una toma de tierra. Riesgo de descarga eléctrica en el interior del aparato. ... -
Página 7: Uso
- servomecanismo para controlar el funcionaiento de la bomba de filtración (por ciclo de 5 minutos como mínimo cada hora, con filtración mantenida en funcionamiento si la temperatura de la piscina es inferior a la temperatura solicitada), - gracias a un contacto seco (sin polaridad I máx. = 8 A) - entre los bornes 1‐2, alarma - posibilidad de conectar un relé al contacto de alarma, - gracias a un contacto seco (sin polaridad I máx. = 2 A) - entre los bornes 5‐6, mando "encendido/apagado" a distancia - gracias a un contacto sin potencial, sin polaridad 230V ‐50Hz, entre los bornes 7‐8, módulo de mando a distancia - para piplotar el funcionamiento de la bomba de calor a distancia, - para conexión, ver manual del módulo de mando a distancia, ... -
Página 8: Puesta En Funcionamiento Del Aparato
3.1.2 Bloqueo, desbloqueo del teclado y : o Pulsar durante 3 segundos 3.2 Puesta en funcionamiento del aparato verificar que no queden herramientas u otros objetos extraños en la máquina, la puerta de acceso que permite el acceso a la parte técnica debe estar instalada, ajustar las válvulas del by‐pass y las válvulas de ajuste (véase §2.4) de la siguiente forma: - válvula 1 abierta totalmente, - válvulas 2, 3, 4 y 5 cerradas. Un mal ajuste del by‐pass puede ocasionar un mal funcionamiento de la bomba de calor. poner la filtración en funcionamiento, cerrar progresivamente la válvula 1 de manera a aumentar de 150 g (0,150 bar) la presión del filtro, abrir totalmente las válvulas 2, 3 y 4, y luego la válvula 5 medio abierta (véase §2.4) (el aire acumulado en el condensador de la bomba de calor y en el circuito de filtración es expulsado), Si las válvulas 4 y 5 no están presentes, ajustar la válvula 2 totalmente abierta y la válvula 3 medio cerrada. alimentar eléctricamente la bomba de calor, si la bomba de calor está en “stand‐by”: durante 3 segundos , ... -
Página 9: Controles Que Efectuar Después De La Puesta En Funcionamiento
3.3 Controles que efectuar después de la puesta en funcionamiento La bomba de calor debe dejar de funcionar cuando: se disminuye la temperatura de consigna en el regulador, se detiene la filtración o se cierra la válvula 2 ó 3. se apaga el regulador pulsando , 3.4 Hibernación La hibernación es obligatoria, ya que se corre el riesgo de rotura del condensador por hielo, circunstancia que no cubre la garantía. No cubrir herméticamente el aparato, con el fin de evitar dañarlo con la condensación. poner el regulador en modo "stand‐by" pulsando 3 segundos abrir la válvula 1, cerrar las válvulas 2 y 3 y abrir las válvulas 4 y 5 (si están presentes), ... -
Página 10: Accesorios Disponibles
durante el control anual de impermeabilidad del aparato, según las leyes vigentes, asegurarse de que los presostatos de alta y baja presión estén conectados correctamente con el circuito frigorífico y que corten el circuito eléctrico en caso de arranque. durante la fase de mantenimiento, asegurarse de que no haya ninguna huella de corrosión o mancha de aceite alrededor de los componentes frigoríficos. antes de cualquier intervención en el circuito frigorífico, es obligatorio parar el aparato y esperar unos minutos antes ... - Página 11 Mensaje Designación Causa Solución Reset 1. no respeto del 1. invertir las fases en la cableado en la regleta de regleta de terminales de terminales de alimentación (aparato Cortando la alimentación del aparato, sin tensión) alimentación 2. modificación de orden Defecto de 2, 3, 4. remitirse al eléctrica o por un de las fases por el orden de fase proveedor de impulso en la proveedor de electricidad para saber si electricidad, tecla se ha aportado una 3. corte de alimentación modificación a su momentánea de una o instalación. varias fases Automático Defecto baja Defecto de presión en el (si hay menos de presión del circuito de baja presión ...
-
Página 12: Solución De Problemas
Mensaje Designación Causa Solución Reset 1. Mala conexión entre Defecto de 1 y 2. Verificar las Cortando la las platinas A1 y A2 comunicación conexiones (conectores alimentación 2. defecto de entre la tarjeta J8 y J9, y J7 y J4‐J5) eléctrica o alimentación de las principal A1 y 1, 2 y 3. si el defecto automático si el tarjetas la tarjeta persiste, hacer intervenir defecto 3. tarjetas fuera de visualizador A2 a un técnico autorizado desaparece servicio Cortando la Ausencia de información alimentación Defecto mando hacer intervenir a un sobre la velocidad del eléctrica o de ventilación técnico autorizado ... -
Página 13: Faq
(cerciorándose con el fabricante) tratamiento de agua con respecto al sistema de calefacción? Mi aparato Su aparato evacua agua, denominada condensados. Este agua es la humedad contenida en el evacua agua: ¿es aire que se condensa al entrar en contacto con ciertos órganos fríos en la bomba de calor. normal? Atención: este aparato puede evacuar varios litros de agua al día. 6. Registro del producto Registre su producto en nuestra página web: - sea el primero en estar informado de las novedades Zodiac y de nuestras promociones, - ayúdenos a mejorar de forma permanente la calidad de nuestros productos. Australia – New Zealand www.zodiac.com.au South Africa www.zodiac.co.za Europe and rest of the world www.zodiac‐poolcare.com 7. Declaración de conformidad Z.P.C.E. declara que los productos o gamas descritos a continuación: Bomba de calor especial piscinas: Power Force 25‐35 son conformes con las disposiciones: de la directiva sobre COMPATIBILIDAD ELECTROMAGNÉTICA 2004/108/CE de la directiva BAJA TENSIÓN 2006/95/CE ... -
Página 14: Esquema Eléctrico
Esquema eléctrico Power Force 25‐35 1 H03619‐00.D1.ES – 2012/03... - Página 15 N‐U‐V‐W Alimentación (400V/3N/50Hz) Tierra PE ( ) 1‐2 Mando bomba (contacto 8A máximo) 3‐4 Mando calentador eléctrico (contacto 2A máximo) 5‐6 Mando alarma (contacto 2A máximo) 7‐8 Mando a distancia 20S Bobina válvula 4 vías * Según modelo A1 Tarjeta electrónica de regulación A2 Tarjeta electrónica de visualización A3 Tarjeta electrónica de ventilación E1 Presostato alta presión E2 Presostato baja presión F1 Fusible protección tarjetas electrónicas F2 Seguridad interna compresor F3 Fusible protección tarjeta electrónica de regulación A1 F4 Fusible protección tarjeta electrónica de ventilación A3 J1 Interruptor de de caudal KA1 Relé bomba KM2 ...
-
Página 16: Dimensiones Y Descripción
Dimensiones y descripción Rejilla Indicador Entrada de agua de piscina Ø63 Salida de agua de piscina Ø63 Evaporador Prensaestopa Regleta de terminales de alimentación Tarjeta electrónica Fusible F1 Condensador compresor válvula 4 vías Deshidratador Botella líquido Presostato AP Presostato BP Controlador de caudal ... - Página 17 Power Force Peso (Kg) 25‐35 205 4 H03619‐00.D1.ES – 2012/03...
- Página 18 Plaque signalétique – Product name plate www.zodiac-poolcare.com Votre revendeur / your retailer Pour plus de renseignements, merci de contacter votre revendeur. For further information, please contact your retailer. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
