● Colocar la longitud de puntada a "0,8".
● Soltar los tornillos 1, 2, 3, 4, 5 y 6
● Seleccionar el parámetro 605.
● Destornille la placa de aguja.
● Girar la rueda manual cuatro giros en el sentido de giro.
● Llevar la rueda manual a la posición 202° (= posición del portaaguja 2,0 mm después
pmi)
● Colocar la punta de la lanzadera en el centro de la aguja, asegurarse de que la protección
de aguja 7 no desmonte la aguja.
● Ajustar la altura de la aguja en función de la norma 2, comparar Capítulo 1.05.05
Preajustar la altura de la aguja
● Desplazar la columna de la lanzadera según la norma 1 y apretar los tornillos 4 y 5.
● Llevar a la instalación el anillo de ajuste 8 y apretar el tornillo 1.
● Llevar a la instalación el anillo de ajuste 9 y apretar el tornillo 6.
● Teniendo en cuenta el juego de la rueda cónica, apretar los tornillos 3.
● Llevar a la instalación el anillo de ajuste 10 en la rueda cónica 11 y apretar los tornillos 2.
● Ajustar la protección de aguja 7 (tornillo 12) según la regla 3.
13

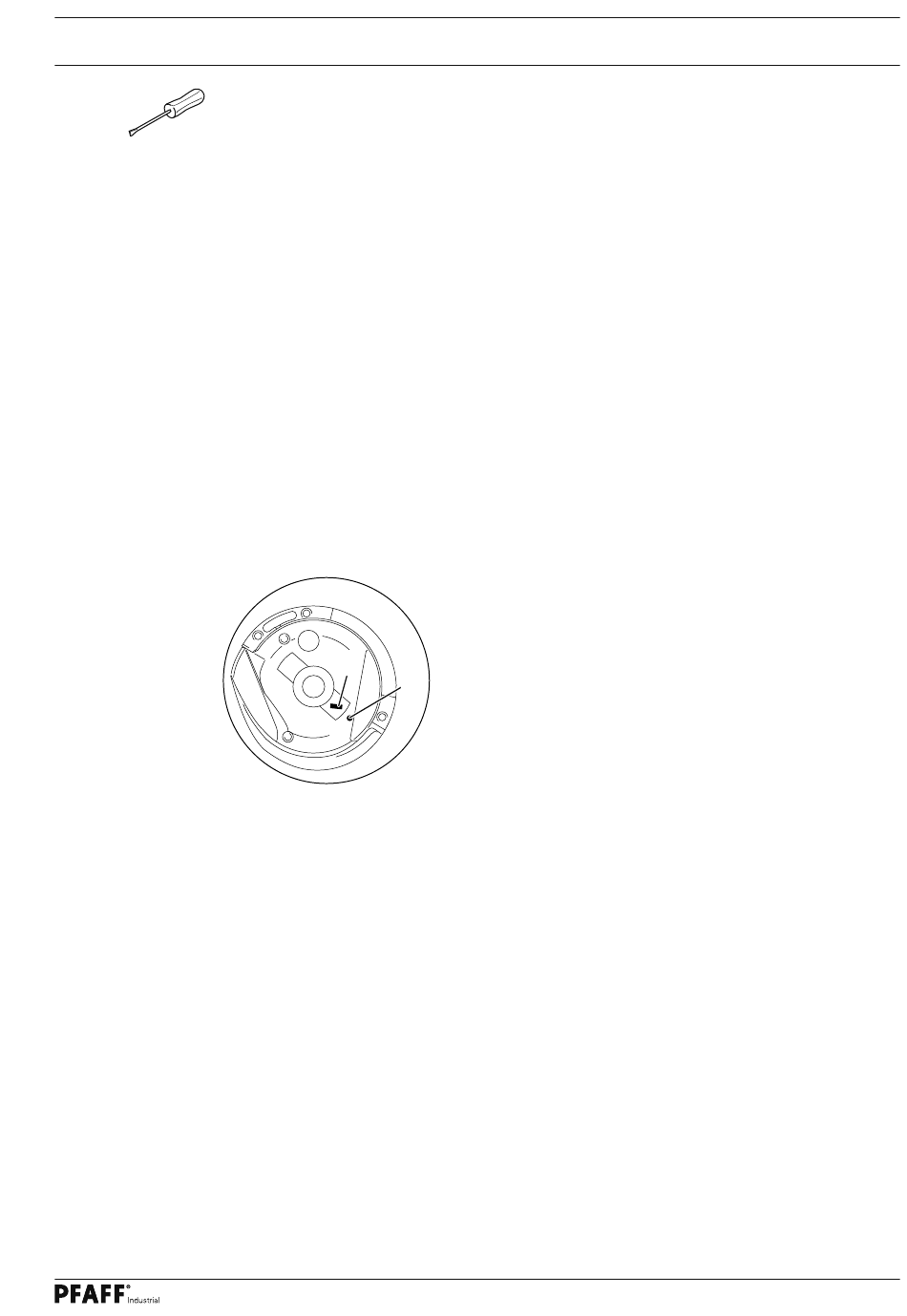

En el caso de cambio de lanzadera hay que tener en cuenta
que las marcas 13 y 14 están en un lado.
14
Ajuste
13
