Guía De Barrena: Cada 100 Horas De Percusión - Atlas Copco ROC D3-01 Manual De Instrucciones

Punto de control Objeto de control
A
B
C
Guía de barrena: cada 100 horas de percusión
A
Punto de control Objeto de control
A
B
186
Tabla 5. Dispositivo de avance
Soporte
Piezas de deslizamiento
Cilindro de avance
A
A

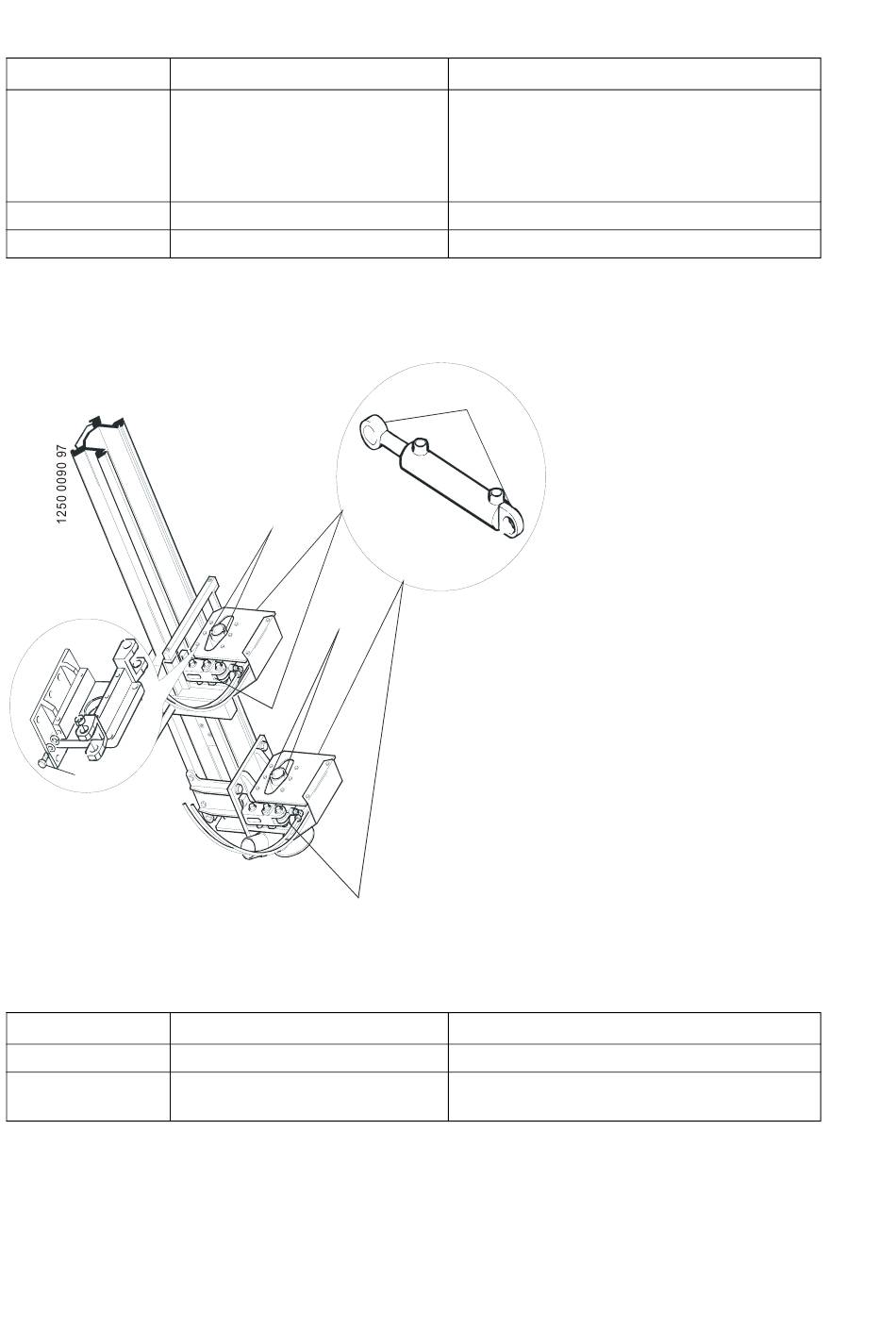

Figura 1.6. Portabarrena
Tabla 6. Portabarrena
Mitades de portabarrena
Cojinete de bolas en la orejeta del
cilindro
Medidas a tomar
Controle el juego, la fijación, los daños. Par de
apriete 185 Nm (185 Nm (136 lbf.ft). Juego
máximo 2 - 4 mm. Vea también las instruc-
ciones de mantenimiento en lo referente a in-
strucciones del ajuste
Controle el desgaste. Grosor mín. 4 mm
Controle la fijación, los daños
B
Medidas a tomar
Ajuste, desgaste, fisuras
Controle el juego, Máx. 0,5 mm
