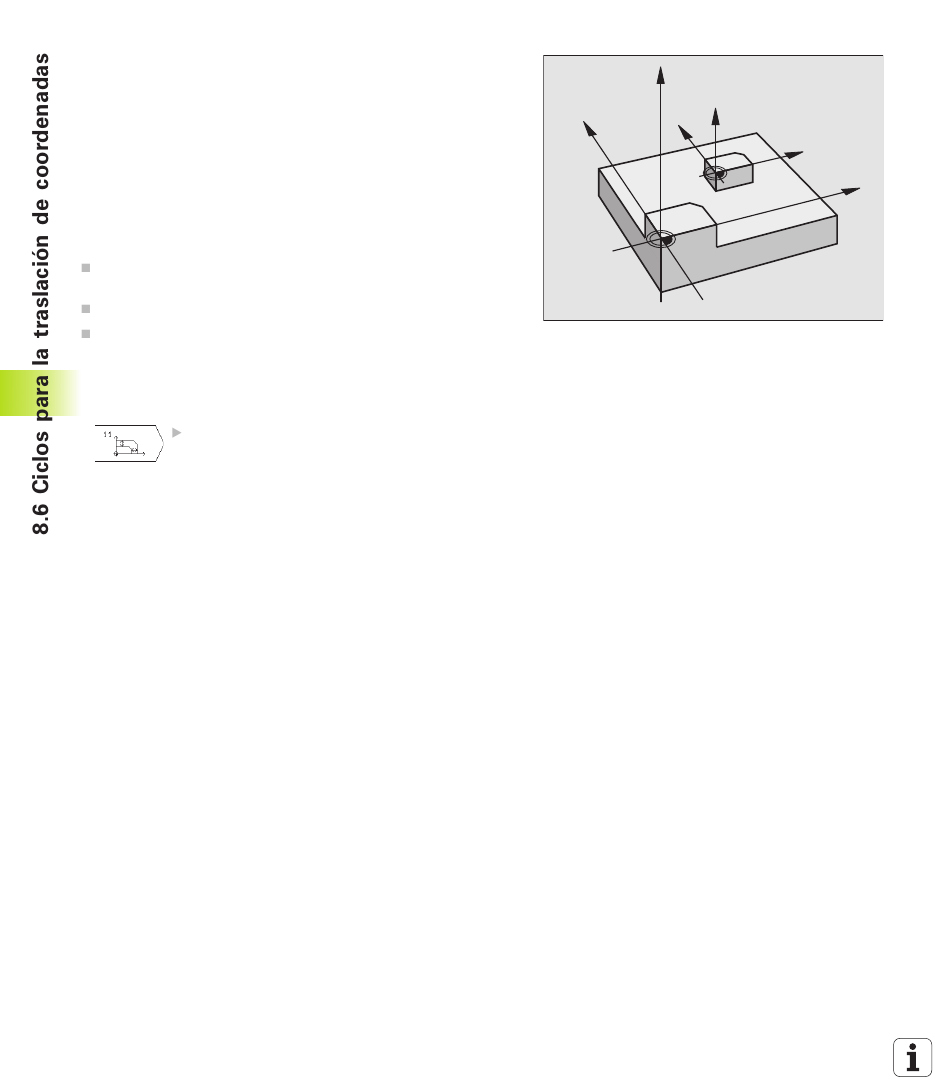

FACTOR DE ESCALA (ciclo 11)

El TNC puede ampliar o reducir contornos dentro de un programa. De
esta forma se pueden tener en cuenta, por ejemplo, factores de
reducción o ampliación.
Activación
El factor de escala se activa a partir de su definición en el programa.
También funciona en el modo de funcionamiento Posicionamiento
manual. El TNC muestra el factor de escala activado en la
visualización de estados adicional.
El factor de escala actúa
en el plano de mecanizado o simultáneamente en los tres ejes de
coordenadas (depende del parámetro de máquina 7410)
en las cotas indicadas en el ciclo
también sobre ejes paralelos U,V,W
Condiciones
Antes de la ampliación o reducción deberá desplazase el punto cero a
un lado o a la esquina del contorno.
Factor de escala?: Introducir el factor SCL (en
inglés.: scaling); el TNC multiplica las coordenadas y
radios por el factor SCL (tal como se describe en
"Activación")
Ampliar: SCL mayor que 1 hasta 99,999 999
Reducir: SCL menor que 1 hasta 0,000 001
Anulación
Programar de nuevo el factor de escala indicando el factor 1.
