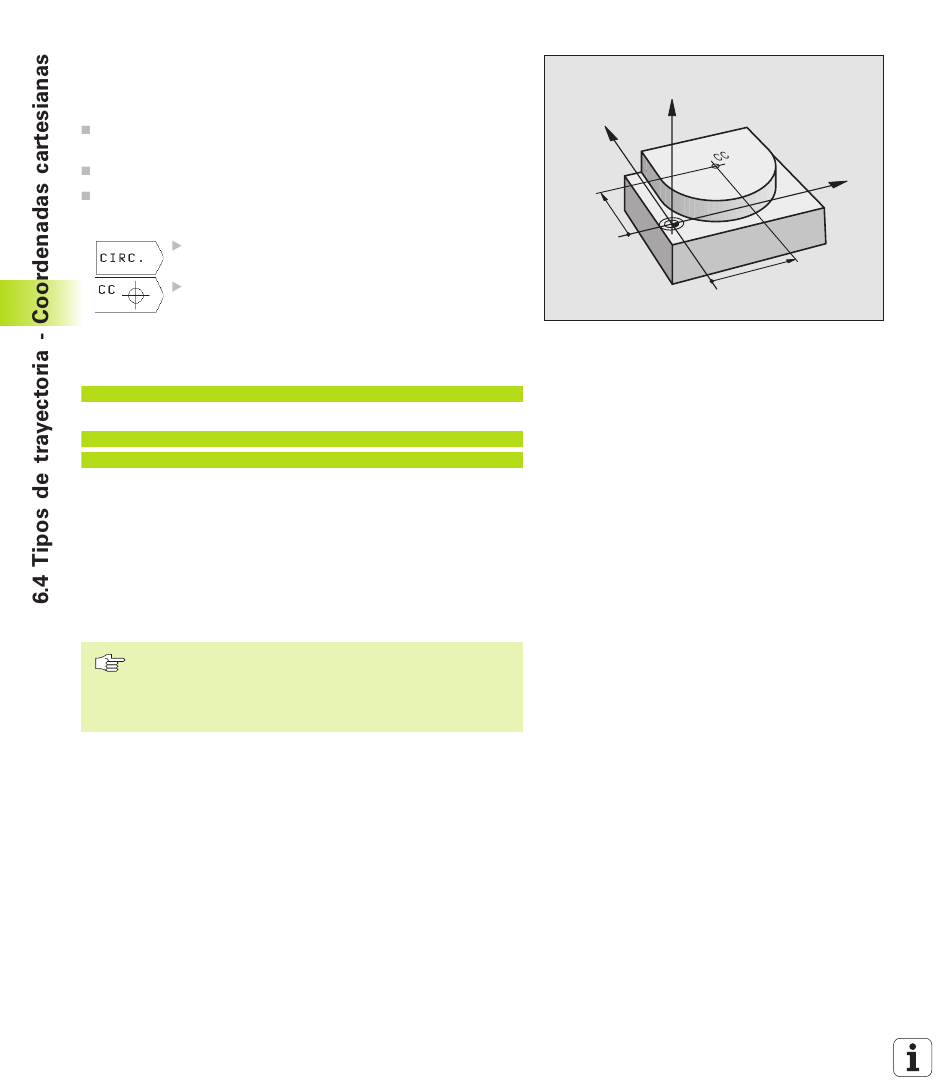

Punto central del círculo CC
El punto central del círculo se determina para las trayectorias
circulares programadas con la softkey C (trayectoria C). Para ello,
introducir las coordenadas cartesianas del punto central del
círculo o
aceptar la última posición programada o
aceptar las coordenadas con la softkeys
"POS. ACT. "
Seleccionar las funciones de círculo: Pulsar la
softkey"CIRCULOS": (2ª carátula de softkeys)
Coordenadas CC: Introducir las coordenadas del
punto central del círculo o
Para aceptar la última posición programada: No
introducir ninguna coordenada
Ejemplo de frases NC
5 CC X+25 Y+25
o
10 L X+25 Y+25
11 CC
Las líneas 10 y 11 del programa no se refieren a la figura.
Validez
El punto central del círculo queda determinado hasta que se
programa un nuevo punto central del círculo.
Introducir el punto central del círculo CC en incremental
Una coordenada introducida en incremental en el punto central del
círculo se refiere siempre a la última posición programada de la
herramienta.
Con CC se indica una posición como centro del círculo:
La herramienta no se desplaza a dicha posición.
El centro del círculo es a la vez polo de las coordenadas
polares.
70
Z
Y
Y
C C
6 Programación: Programación de contornos
X
X
C C
