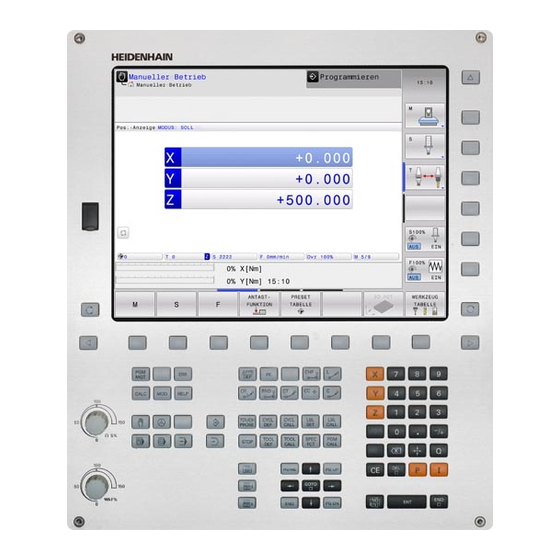

TNC 620
Manual del usuario Programación
en lenguaje conversacional
NC-Software
817600-03
817601-03
817605-03
Español (es)
11/2015

Publicidad

Capítulos

Tabla de contenido
loading

Manuales relacionados para HEIDENHAIN TNC 620

Resumen de contenidos para HEIDENHAIN TNC 620

  • Página 1 TNC 620 Manual del usuario Programación en lenguaje conversacional NC-Software 817600-03 817601-03 817605-03 Español (es) 11/2015...

  • Página 2: Teclado Del Tnc

    Ejecución continua del programa Potenciómetro para el avance y la velocidad del cabezal Modos de Programación Avance Velocidad de rotación del cabezal Tecla Función Programación Test de programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 3: Ciclos, Subprogramas Y Repeticiones Parciales De Un Programa

    TNC Trayectoria circular con radio Interrumpir el diálogo, borrar parte del programa Trayectoria circular con unión tangencial Chaflán/Redondeo esquinas HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 4 Teclado del TNC HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 5: Nociones Básicas

    Nociones básicas...

  • Página 6: Sobre Este Manual

    ¿Desea modificaciones o ha detectado un error? Realizamos un mejora continua en nuestra documentación. Puede ayudarnos en este objetivo indicándonos sus sugerencias de modificaciones en la siguiente dirección de correo electrónico: tnc-userdoc@heidenhain.de HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 7: Modelo De Tnc, Software Y Funciones

    Si precisa dicho manual de instrucciones, diríjase, si es necesario, a HEIDENHAIN ID: 1096886-xx HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 8: Opciones De Software

    Modelo de TNC, software y funciones Opciones de software El TNC 620 dispone de diversas opciones de software, que pueden ser habilitadas por el fabricante de la máquina. Cada opción debe ser habilitada por separado y contiene las funciones que se enuncian a continuación: Additional Axis (opción #0 y opción #1)
  • Página 9 Mecanizado de piezas en el orden preferido Display Step (opción #23) Paso de visualización Resolución de introducción: Ejes lineales hasta 0,01 µm Ejes angulares hasta 0,00001° HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 10 Función totalmente automática para evitar sacudidas durante el mecanizado Active Vibration Damping – AVD (Opción #146) Amortiguación de oscilaciones Amortiguación de oscilaciones de la máquina para mejorar la superficie activa de la pieza HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 11: Nivel De Desarrollo (Funciones De Upgrade)

    Este producto utiliza un software del tipo "open source". Encontrará más información sobre el control numérico en Modo de funcionamiento Memorizar/Editar Función MOD Softkey DATOS DE LICENCIA HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 12: Nuevas Funciones

    Nueva función para el redondeado de aristas, ver "Redondear esquinas: M197", página 398 El acceso externo al TNC se puede bloquear ahora mediante una función MOD, ver "Acceso externo", página 597 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 13 "Compensar la posición inclinada de la pieza mediante un giro de la mesa", página 535 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 14 Se ha introducido el ciclo de palpación 4 MEDICIÓN 3D, véase en el manual de instrucciones la programación del ciclo HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 15 En el ciclo 205 taladrado profundo universal se puede definir ahora, con el parámetro Q208, un avance para la retirada, véase en el manual de instrucciones la programación del ciclo HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 16 Es posible la apertura de ficheros CAD sin la opción #42, ver "Visor CAD", página 267 Nueva opción de software #93 Extended Tool Management, ver "Llamar la gestión de herramientas", página 204 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 17 626 Los nombres de las opciones de software #8, #9 y #21 se han modificado, ver "Opciones de software", página 8 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 18 El ciclo 22 DESBASTE (opción #19) se ha ampliado con los parámetros opcionales Q401, Q404 El ciclo 484 CALIBRACION TT (opción #17) se ha ampliado con el parámetro opcional Q536 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 19 En la función Girar plano de mecanizado se puede seleccionar una ayuda animada, ver "Resumen", página 437 La opción de software #42 convertidor DXF produce ahora también círculos CR, ver "Ajustes básicos", página 270 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 20 El campo de introducción de las columnas SPA, SPB y SPC de la tabla de Preset se ha ampliado a 999,9999, ver "Gestión del punto de referencia con la tabla de Presets", página 509 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 21 El ciclo 205 ejecuta la retirada de viruta en la superficie de coordenadas En ciclos SL, en arcos circulares corregidos interiormente, ahora se tiene en cuenta M110 si durante el mecanizado está activo HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 22 Nociones básicas Modelo de TNC, software y funciones HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 23: Tabla De Contenido

    13 Programación: Gestión de palets....................481 14 Funcionamiento manual y ajuste....................487 15 Posicionamiento manual......................555 16 Test y ejecución del programa....................561 17 Funciones MOD..........................593 18 Tablas y resúmenes........................625 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 24 Indice HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 25 Poner punto de referencia con sistema de palpación 3D (opción #17)...........71 Ejecutar la primera pieza........................72 Seleccionar el modo de funcionamiento correcto.................. 72 Seleccionar el programa que se debe ejecutar..................72 Iniciar programa............................72 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 26 Software de seguridad SELinux......................95 Accesorios: Palpadores 3D y volantes electrónicos de HEIDENHAIN..........96 Palpadores 3D (opción de Software Touch probe function)..............96 Volantes electrónicos HR........................97 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 27 Editar programa.............................113 Función de búsqueda del TNC......................116 Gestión de ficheros: Principios básicos.................... 118 Ficheros..............................118 Visualizar en el TNC los ficheros creados externamente..............120 Protección de datos..........................120 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 28 Herramientas adicionales para ITCs......................140 Transmisión de datos hacia o desde un soporte de datos externo............142 El TNC en la red........................... 144 Dispositivos USB en el TNC......................... 145 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 29 Realizar el gráfico de programación para un programa ya existente............ 160 Mostrar y ocultar los números de frase....................161 Borrar el gráfico.............................161 Mostrar líneas de rejilla.........................161 Ampliación o reducción de sección...................... 162 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 30 Llamar al sistema de ayuda TNCguide....................167 Sistema de ayuda sensible al contexto TNCguide................168 Aplicación.............................. 168 Trabajar con el TNCguide........................169 Descargar ficheros de ayuda actuales....................173 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 31 Nociones básicas..........................203 Llamar la gestión de herramientas....................... 204 Editar la gestión de herramientas......................205 Tipos de herramientas disponibles....................... 208 Importar y exportar datos de la herramienta..................210 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 32 Trayectoria circular CT con conexión tangencial................... 238 Ejemplo: Movimiento lineal y chaflán en cartesianas................239 Ejemplo: Movimiento circular en cartesianas..................240 Ejemplo: Círculo completo en cartesianas....................241 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 33 Programar libremente las trayectorias circulares.................. 254 Posibles introducciones.........................255 Puntos auxiliares........................... 258 Referencias relativas..........................259 Ejemplo: Programación FK 1.........................261 Ejemplo: Programación FK 2.........................262 Ejemplo: Programación FK 3.........................263 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 34 Abrir fichero DXF...........................269 Ajustes básicos............................. 270 Ajustar plano (layer)..........................272 Determinar el punto de referencia......................273 Seleccionar y memorizar contorno....................... 275 Seleccionar posiciones de mecanizado y guardar................278 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 35 Repetición de un subprograma......................298 Ejemplos de programación........................ 299 Ejemplo: Fresado de un contorno en varias aproximaciones..............299 Ejemplo: Grupos de taladros........................ 300 Ejemplo: Grupo de taladros con varias herramientas................302 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 36 FN 19: PLC: Entregar valores al PLC....................338 FN 20: WAIT FOR: Sincronizar NC y PLC.................... 338 FN 29: PLC – Entregar valores al PLC....................339 FN 37: EXPORT.............................339 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 37 Comprobación de un parámetro de cadena de texto................359 Calcular longitud de un parámetro de cadena de texto................360 Comparación del orden secuencial alfabético..................361 Leer parámetros de la máquina......................362 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 38 Resultados de medición de ciclos de palpación Más información: Manual de instrucciones Programación de ciclos......................... 368 9.13 Ejemplos de programación........................ 370 Ejemplo: Elipse............................370 Ejemplo: Cilindro concavo con fresa esférica..................372 Ejemplo: Esfera convexa con fresa cilíndrica..................374 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 39 Suprimir la supervisión del palpador M141..................395 Borrar el giro básico: M143........................396 Con Stop NC retirar automáticamente la herramienta del contorno: M148......... 397 Redondear esquinas: M197........................398 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 40 Definir operaciones del fichero......................415 11.6 Definir la transformación de coordenadas..................416 Resumen............................... 416 TRANS DATUM AXIS..........................416 TRANS DATUM TABLE......................... 417 TRANS DATUM RESET......................... 418 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 41 Programar el número de revoluciones pulsantes................. 429 Resetear el número de revoluciones pulsantes................... 430 11.10 Tiempo de espera FUNCTION FEED DWELL..................431 Programar tiempo de espera........................ 431 Resetear el tiempo de espera......................432 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 42 (opción #9)............................. 464 Elección de ejes basculantes: M138....................467 Consideración de la cinemática de la máquina en posiciones REAL/NOMINAL al final de la frase: M144 (opción #9)............................. 468 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 43 Otras herramientas emplean: valores delta..................476 Corrección 3D sin TCPM........................476 Face Milling: Corrección 3D con TCPM....................477 Peripheral Milling: Corrección del radio 3D con TCPM y corrección del radio (RL/RR)......478 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 44 13 Programación: Gestión de palets....................481 13.1 Gestión de palets (Opción #22)......................482 Utilización.............................. 482 Seleccionar tabla de palets........................485 Abandonar la tabla de palets........................ 485 Ejecutar tabla de palets........................485 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 45 14.6 Fijar punto de referencia sin palpador 3D..................517 Indicación...............................517 Preparación............................517 Fijar un punto de referencia con fresa de mango................518 Utilizar las funciones de palpación con palpadores mecánicos o relojes comparadores.......519 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 46 Activación manual de la inclinación...................... 551 Fijar la dirección del eje de la herramienta como dirección de mecanizado activa....... 552 Fijación del punto de referencia en un sistema inclinado..............553 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 47 15 Posicionamiento manual......................555 15.1 Programar y procesar mecanizados simples................... 556 Empleo del posicionamiento manual....................556 Protección y borrado de programas desde $MDI.................559 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 48 Entrada cualquiera al programa (Proceso desde una frase)..............586 Reentrada al contorno...........................588 16.6 Arranque automático del programa....................589 Aplicación.............................. 589 16.7 Saltar frases............................590 Aplicación.............................. 590 Insertar el carácter "/"..........................590 Borrar signo "/"............................590 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 49 16.8 Parada programada en la ejecución del programa................591 Aplicación.............................. 591 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 50 17.6 Seleccionar Sistema de medida......................602 Aplicación.............................. 602 17.7 Visualización de los tiempos de funcionamiento................602 Aplicación.............................. 602 17.8 Números de software......................... 603 Aplicación.............................. 603 17.9 Introducir códigos..........................603 Aplicación.............................. 603 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 51 Asignar el volante a un soporte de volante determinado..............620 Ajustar canal de radio........................... 621 Ajustar potencia emisora........................621 Estadística............................. 622 17.14 Cargar la configuración de la máquina.....................623 Aplicación.............................. 623 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 52 Comparación: diferencias en la ejecución, manejo................676 Comparación: diferencias en la ejecución, movimientos de desplazamiento........677 Comparación: Diferencias en el modo MDI..................681 Comparación: diferencias en el puesto de programación..............682 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 53: Primeros Pasos Con El Tnc 620

    Primeros pasos con el TNC 620...

  • Página 54: Encender La Máquina

    Funcionamiento manual. Informaciones detallada respecto a este tema Desplazamiento a los puntos de referencia Información adicional: Conexión, página 488 Modos de funcionamiento Información adicional: Programación, página 78 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 55: Programar La Primera Pieza

    Informaciones detallada respecto a este tema Crear y modificar programas Información adicional: Editar programa, página 113 Resumen de las teclas Información adicional: Teclado del TNC, página 2 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 56: Abrir Un Programa Nuevo/Gestión De Ficheros

    Informaciones detallada respecto a este tema Gestión de ficheros Información adicional: Trabajar con la gestión de ficheros, página 121 Crear programa nuevo Información adicional: Abrir programas e introducir datos, página 105 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 57: Definir Una Pieza En Bruto

    3 FINAL PGM NUEVO MM Informaciones detallada respecto a este tema Definición de la pieza en bruto Información adicional: Abrir nuevo programa de mecanizado, página 109 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 58: Estructura De Programas

    Manual de instrucciones Programación de Z... ) ... ciclos 6 CYCL DEF... 7 CYCL CALL PAT FMAX M13 8 L Z+250 R0 FMAX M2 9 END PGM BSBCYC MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 59: Programar Un Contorno Sencillo

    : El TNC memoriza la frase de desplazamiento introducida Aproximar a contorno: pulsar la tecla APPR/DEP: el TNC muestra una barra de botones con funciones de aproximación y de retirada HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 60 ENT ¿Función auxiliar M? Desconectar el refrigerante, p. ej., M9, confirmar con la tecla END el TNC memoriza la frase de desplazamiento introducida HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 61 Corrección del radio de la herramienta , página 200 Funciones auxiliares M Información adicional: Funciones auxiliares para control de la ejecución del programa, cabezal y refrigerante , página 380 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 62: Elaboración De Un Programa De Ciclos

    (FMAX) ¿Función auxiliar M? Conectar el cabezal y el refrigerante, p. ej., M13, confirmar con la tecla END: El TNC memoriza la frase de desplazamiento introducida HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 63 Informaciones detallada respecto a este tema Crear programa nuevo Información adicional: Abrir programas e introducir datos, página 105 Programación de ciclos Más información: Manual de instrucciones Programación de ciclos HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 64: Comprobar Gráficamente La Primera Pieza

    Informaciones detallada respecto a este tema Gestión de herramientas Información adicional: Introducir los datos de la herramienta en la tabla, página 180 Comprobar programas Información adicional: Test del programa, página 573 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 65: Seleccionar El Programa Que Se Debe Comprobar

    Información detallada respecto a este tema Funciones gráficas Información adicional: Gráficos (opción #20), página 562 Realizar el test del programa Información adicional: Test del programa, página 573 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 66: Iniciar El Test Del Programa

    Test del programa, página 573 Funciones gráficas Información adicional: Gráficos (opción #20), página 562 Ajustar la velocidad de simulación Información adicional: Velocidad del Ajustar los tests de programa, página 563 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 67: Ajuste De Herramientas

    En caso de medición en la máquina: colocar herramientas en el cambiador de herramientas Información adicional: La tabla de posiciones TOOL_P .TCH, página 69 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 68: La Tabla De Herramientas Tool.t

    Información adicional: Modos de funcionamiento, página 77 Trabajar con la tabla de herramientas Información adicional: Introducir los datos de la herramienta en la tabla, página 180 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 69 Modos de funcionamiento del TNC Información adicional: Modos de funcionamiento, página 77 Trabajar con la tabla de posiciones Información adicional: Tabla de posiciones para el cambiador de herramientas, página 189 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 70: Alinear La Pieza

    Poner punto de referencia con palpador 3D (opción #17), página 539 Poner puntos de referencia sin sistema de palpación 3D Información adicional: Fijar punto de referencia sin palpador 3D, página 517 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 71 Poner 0: Pulsar Softkey FIJAR PTO. REF. Salir del menú con la Softkey FIN Informaciones detallada respecto a este tema Ajuste de puntos de referencia HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 72: Ejecutar La Primera Pieza

    Trabajar con la gestión de ficheros, página 121 Iniciar programa Pulsar la tecla NC-Start: el TNC ejecuta el programa activo Informaciones detallada respecto a este tema Ejecución de programas HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 73: Introducción

    Introducción...

  • Página 74: Programación En Texto De Diálogo Conversacional

    530 y el TNC 620, Información adicional: Comparación de las funciones delTNC 620y del iTNC 530, página 653. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 75: Pantalla Y Teclado De Control

    Tecla de conmutación para los modos de funcionamiento Máquina y Programación Teclas de selección para Softkeys del fabricante de la máquina Teclas de selección para Softkeys del fabricante de la máquina Puerto USB HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 76: Determinar La Subdivisión De La Pantalla

    Rogamos consulte el manual de la máquina. Las teclas, tales como p. ej. NC-START o NC-STOPP, se describen en el manual de instrucciones de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 77: Modos De Funcionamiento

    Softkeys para la subdivisión de la pantalla Softkey Ventana Editar Izquierda: programa, derecha: visualización del estado Izquierda: Programa, derecha: cuerpos de colisión HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 78: Programación

    #20) Softkeys para la subdivisión de la pantalla Softkey Ventana Programa Izquierda: programa, derecha: visualización del estado Izquierda: programa, derecha: gráfico (Opción #20) Gráfico (Opción #20) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 79: Ejecución Continua Del Programa Y Ejecución Del Programa Frase A Frase

    Softkey Ventana Tabla de palets Izquierda: programa, derecha: tabla de palets Izquierda: tabla de palets, derecha: visualización del estado Izquierda: tabla de palets, derecha: gráfico HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 80: Visualizaciones Del Estado

    Los ejes se desplazan teniendo en cuenta el giro básico en 3D Los ejes se desplazan en el plano de mecanizado inclinado La función M128o FUNCION TCPM está activa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 81 579 Se ha interrumpido el programa La función Supresión Activa de Vibraciones ACC está activa (opción #145) La función CTC está activa (opción #141) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 82: Indicaciones De Estado Adicionales

    Softkeys o conmutación de Softkeys. Tener en cuenta que algunas de las informaciones de estado descritas a continuación estén disponibles al habilitar la opción de software correspondiente en el TNC. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 83 Tiempo de mecanizado después de simular por completo el programa en el modo de funcionamiento Test de programa Tiempo de mecanizado actual en % Hora actual Programas llamados HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 84 Informaciones de los ciclos estándar (solapa CYC) Softkey Significado No es Ciclo de mecanizado activo posible la selección directa Valores activos del ciclo 32 Tolerancia HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 85 Posiciones y coordenadas (solapa POS) Softkey Significado Tipo de visualización de posición, p. ej., posición real Ángulo de inclinación para el plano de mecanizado Ángulo del giro básico Cinemática activa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 86 Número de cuchilla de la herramienta con valor de medida correspondiente. El asterisco debajo de la medida muestra que la tolerancia de la tabla de herramientas se ha sobrepasado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 87 El resultado de Q1 = COS 89.999 * 0.001 lo indica el control numérico como +1.74532925e-08, correspondiendo e-08 al factor 10 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 88 En este caso, es preciso sustituir el Windows-Manager y solucionar el problema. En caso necesario, consulte también el manual de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 89: Barra De Tareas

    Tools se pueden iniciar directamente seleccionando el tipo de fichero correspondiente en la gestión de ficheros del TNC Información adicional: Gestión de ficheros: Principios básicos, página 118 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 90 HEIDENHAIN garantiza el funcionamiento de una interconexión entre HeROS 5 y el IPC 6341. HEIDENHAIN no garantiza el funcionamiento de todas las demás combinaciones o interconexiones con aparatos externos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 91 Seleccionar el punto de menú Windows Terminal Service (RDP) o Windows Terminal Service (RemoteFX) En la ventana Preparar la conexión, definir la información necesaria para la conexión HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 92: Configurar Conexión - Vnc

    Para una conexión con VNC se precisa un software VNC adicional para el ordenador externo. Instalar y configurar el servidor VNC, p. ej., el servidor TightVNC, antes de la configuración del TNC. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 93 Permitir el acceso a la memoria de almacenamiento USB conectada Obligatorio almacenamiento USB rosca interior Nombre de Host o dirección IP del ordenador externo Obligatorio Contraseña Contraseña para la conexión con el servidor VNC Obligatorio HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 94: Iniciar Y Finalizar La Conexión

    HeROS 5. Sin embargo, tener en cuenta que aquí únicamente se deshace la conexión, pero el ordenador externo o el sistema externo no se apaga automáticamente. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 95: Software De Seguridad Selinux

    SELinux mediante una contraseña, consulte el manual de instrucciones de la máquina. HEIDENHAIN recomienda la activación de SELinux, ya que el mismo representa una protección adicional contra un ataque procedente del exterior. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 96: Accesorios: Palpadores 3D Y Volantes Electrónicos De Heidenhain

    TT 140 sea insensible al refrigerante y las virutas. La señal de disparo se genera con una resistencia y un conmutador óptico que se caracteriza por su alta precisión. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 97 El recorrido por giro del volante se selecciona en un amplio campo. Además de los volantes empotrables HR 130 y HR 150, HEIDENHAIN ofrece también el volante portátil HR 410. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 99: Programación: Principios Básicos, Gestión De Ficheros

    Programación: Principios básicos, Gestión de ficheros...

  • Página 100: Nociones Básicas

    Las coordenadas relativas se refieren a cualquier otra posición (punto de referencia) en el sistema de coordenadas. Los valores de coordenadas relativos se denominan también coordenadas incrementales. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 101: Sistema De Referencia En Fresadoras

    (2º eje). El orden del eje de herramientas es decisivo para la asignación de los ejes principal y secundario. Eje de la Eje principal Eje auxiliar herramienta HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 102: Coordenadas Polares

    Además estas dos coordenadas determinan claramente el eje de referencia angular para el ángulo en coordenadas polares PA. Coordenadas del polo Eje de referencia angular (plano) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 103: Posiciones De La Pieza Absolutas E Incrementales

    Las coordenadas absolutas se refieren siempre al polo y al eje de referencia angular. Las coordenadas incrementales se refieren siempre a la última posición de la herramienta programada. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 104: Seleccionar El Punto De Referencia

    Y=750 Con el ciclo DESPLAZAMIENTO DEL PUNTO CERO se puede desplazar momentáneamente el punto cero a la posición X=450, Y=75 para poder programar sin más cálculos los taladros a 7). HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 105: Abrir Programas E Introducir Datos

    HEIDENHAIN recomienda desplazarse a una posición de seguridad después de la llamada de herramienta, desde la cual el TNC pueda posicionarse para un mecanizado sin colisiones. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 106: Definición De La Pieza En Bruto: Blk Form

    Eje del cabezal, coordenadas del punto MIN 2 BLK FORM 0.2 X+100 Y+100 Z+0 Coordenadas del punto MAX 3 FINAL PGM NUEVO MM Final del programa, nombre, unidad de medida HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 107 La indicación del subprograma se puede realizar con ayuda de un número, un nombre o un parámetro QS. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 108 9 L X+0 10 L Z+1 Final contorno 11 LBL 0 Final del subprograma 12 FINAL PGM NUEVO MM Final del programa, nombre, unidad de medida HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 109 BEGIN y END. Si no se quiere programar la definición del bloque de la pieza, interrumpir el diálogo en Plano mecanizado en gráfico: XY con la tecla DEL HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 110: Programar Los Movimientos De La Herramienta En El Diálogo En Lenguaje Conversacional

    Introducir 3 (función auxiliar M3 "cabezal conectado"). El TNC finaliza este diálogo con la tecla END. La ventana del programa indica la frase: 3 L X+10 Y+5 R0 F100 M3 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 111 CUT. Tecla (Taste) Funciones de diálogo Saltar la pregunta del diálogo Finalizar el diálogo antes de tiempo Interrumpir y borrar el diálogo HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 112: Aceptar Las Posiciones Reales

    TNC cierra también la barra de Softkeys para la selección del eje. La función "Aceptar posición real" sólo se permite, si la función Inclinar plano de mecanizado se encuentra activa. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 113: Editar Programa

    Pulsar la tecla GOTO, introducir el escalón del número de bloque y el número de líneas introducidas pulsando la Softkey N LINEAS saltando hacia arriba o hacia abajo HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 114 Si ha iniciado la búsqueda en programas muy largos, el TNC muestra un símbolo con indicación del avance de dicha búsqueda. Adicionalmente se puede cancelar la búsqueda por Softkey. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 115 Añadir la parte del programa memorizada: pulsar la Softkey INSERTAR BLOQUE Finalizar la función de marcar: pulsar la Softkey CANCELAR MARCAR HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 116: Función De Búsqueda Del Tnc

    Repetir el proceso de búsqueda: el TNC salta a la frase siguiente, en la que se encuentra memorizado el texto buscado Finalizar función de búsqueda HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 117 Pulsar la Softkey REEMPLAZ. TODOS, o para no reemplazar el texto y saltar al siguiente punto encontrado: pulsar la Softkey BUSQUEDA Finalizar función de búsqueda HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 118 Dependiendo de la configuración, el TNC crea después de editar y guardar un programa NC, un fichero Backup *.bak. Esto puede perjudicar el espacio de almacenaje disponible. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 119 La longitud máxima permitida del nombre del fichero debe ser lo suficientemente larga, para no sobrepasar la longitud de búsqueda máxima permitida de 255 caracteres, Información adicional: Rutas de búsqueda, página 121 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 120: Visualizar En El Tnc Los Ficheros Creados Externamente

    Borrar periódicamente los ficheros que ya no se necesiten, para que el TNC disponga de suficiente memoria libre en el disco duro para ficheros del sistema (p. ej., tabla de herramienta). HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 121: Trabajar Con La Gestión De Ficheros

    TNC:\AUFTR1\NCPROG\PROG1.H En el gráfico de la derecha se muestra un ejemplo para la visualización de un directorio con diferentes caminos de búsqueda. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 122: Resumen: De Funciones De La Gestión De Ficheros

    Administrador de red Seleccionar editor Clasificar los ficheros según sus características Copiar directorio Borrar directorio con todos los subdirectorios Actualizar directorio Renombrar directorio Crear nuevo directorio HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 123: Llamar A La Gestión De Ficheros

    Fecha de la última modificación del fichero Hora Hora de la última modificación del fichero Para visualizar los ficheros dependientes, ajustar el parámetro de la máquina dependentFiles (N.º 122101) a MANUAL. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 124: Seleccionar Unidades, Directorios Y Ficheros

    Paso 1: Seleccionar la unidad Marcar la unidad en la ventana izquierda Seleccionar la base de datos: pulsar la Softkey SELECC. , o Pulsar tecla ENT HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 125 Si en la gestión de ficheros se introduce la primera letra del fichero buscado, el cursor salta de forma automática al primer programa con dicha letra. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 126: Crear Nuevo Directorio

    Se mantiene el fichero original. Si se ha iniciado el proceso de copiado con la tecla ENT o con la Softkey OK, el TNC muestra una indicación del progreso. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 127: Copiar Ficheros A Otro Directorio

    No sobrescribir ningún fichero: Pulsar la Softkey INTERRUP. Si se quiere sobrescribir un fichero protegido, hay que seleccionarlo en el campo Ficheros protegidos o interrumpir el proceso HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 128: Copiar Tabla

    Pulsar la softkey MARCAR. En su caso marcar las demás líneas Pulsar la softkey GUARDAR COMO. Introducir un nombre de tabla donde se deben guardar las líneas seleccionadas. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 129: Copiar Directorio

    La ruta copiada se puede volver a utilizar posteriormente, p. ej., en una llamada de programa, con la ayuda de la tecla PGM CALL. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 130: Borrar Fichero

    BORRAR . El TNC pregunta si realmente se desea borrar el directorio con todos los subdirectorios y ficheros. Confirmar borrado: pulsar la Softkey OK o cancelar borrar: Pulsar la Softkey INTERRUP. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 131: Marcar Ficheros

    Introducir un nuevo nombre de fichero: el tipo de fichero no se puede modificar Realizar cambio de nombre: Pulsar la Softkey OK o pulsar la tecla ENT HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 132 Para retirar el dispositivo USB: En el árbol de directorio desplazar el cursor hasta el dispositivo Desconectar la unidad USB Información adicional: Dispositivos USB en el TNC, página 145 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 133: Herramientas Adicionales Para La Gestión De Tipos De Ficheros Externos

    (opción de menú > Extras >Configuración>Modo en TNCremo). HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 134 Fichero Seleccionar la opción de menú Cerrar y confirmar con la tecla ENT : el TNC vuelve a la gestión de ficheros HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 135 Fichero Seleccionar la opción de menú Cerrar y confirmar con la tecla ENT : el TNC vuelve a la gestión de ficheros HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 136 File Browser Seleccionar la opción de menú Quit (Salir) y confirmar con la tecla ENT : el TNC vuelve a la gestión de ficheros HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 137 Xarchiverabre el menú desplegable Archivo Seleccionar la opción de menú Finalizar y confirmar con la tecla ENT : el TNC vuelve a la gestión de ficheros HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 138 Desplazar el cursor sobre el fichero de vídeo Pulsar la tecla ENT: El TNC abre el fichero de vídeo en una aplicación propia HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 139 Fichero Seleccionar la opción de menú Finalizar y confirmar con la tecla ENT : el TNC vuelve a la gestión de ficheros HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 140: Herramientas Adicionales Para Itcs

    Tocar consecutivamente los cuatro puntos de contacto visualizados Tras completar con éxito la calibración, el ITC cierra la superficie de calibración HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 141 El ITC abre una ventana superpuesta con tres puntos de selección Seleccionar la sensibilidad al tacto Pulsar la superficie de conmutación OK El ITC cierra la ventana superpuesta HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 142: Transmisión De Datos Hacia O Desde Un Soporte De Datos Externo

    Emplear las teclas cursoras para desplazar el cursor sobre el fichero que se desea transmitir: Mueve el cursor arriba y abajo en una ventana Mueve el cursor de la ventana derecha a la izquierda y viceversa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 143 Finalizar la transmisión de datos: pulsar la Softkey VENTANA El TNC muestra de nuevo la ventana estándar para la gestión de ficheros HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 144: El Tnc En La Red

    Instalar nueva conexión de red Eliminar Borrar conexión de red existente Copiar Copiar conexión de red Editar Editar conexión de red Vaciar Borrar la ventana de estado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 145: Dispositivos Usb En El Tnc

    El fabricante de la máquina puede editar nombres fijos para los aparatos USB. Rogamos consulten el manual de su máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 146 Finalizar la gestión de ficheros Por el contrario, puede volver a conectar un aparato USB anteriormente retirado, pulsando la siguiente Softkey: Seleccionar la función para volver a conectar aparatos USB. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 147: Programación: Ayudas A La Programación

    Programación: Ayudas a la programación...

  • Página 148: Teclado Virtual En Pantalla

    Si el fabricante de la máquina ha definido caracteres especiales adicionales, puede añadirlos y llamarlos mediante la Softkey SIGNOS ESPECIAL.. Para borrar caracteres concretos, utilizar la Softkey BACKSPACE HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 149: Añadir Comentarios

    Abrir el diálogo de programación con la tecla ; (punto y coma) del teclado alfanumérico Introducir el comentario y finalizar la frase con la tecla END HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 150: Funciones Al Editar El Comentario

    Saltar al final de la palabra. Las palabras se separan con un espacio Conmutar entre modo de inserción y modo de sobrescritura HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 151: Presentación De Los Programas Nc

    Además, mediante tamaño y posición de la barra desplazable se pueden obtener conclusiones sobre la longitud del programa y la posición del cursor. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 152: Estructurar Programas

    Visualizar la ventana de estructuración/cambiar la ventana activa Visualizar la ventana de estructuración: seleccionar la subdivisión de la pantalla PROGRAMA + ESTRUCT. Cambiar la ventana activa: Pulsar la Softkey CAMBIAR VENTANA HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 153: Insertar La Frase De Estructuración En La Ventana Del Programa

    Si en la ventana de estructuración se salta de frase a frase, el TNC también salta en la ventana izquierda del programa a dicha frase. De esta forma se saltan grandes partes del programa en pocos pasos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 154 Guardar un valor en la memoria intermedia Llamada a la memoria intermedia Borrar la memoria intermedia Logaritmo natural Logaritmo Función exponencial Comprobar el signo Generar un valor absoluto HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 155 En esta versión, la calculadora queda activa incluso tras cambiar el modo de funcionamiento. Pulsar la Softkey END, a fin de cerrar la calculadora. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 156 También se puede desplazar la calculadora con las teclas de flecha de su teclado. En el caso de que haya conectado un ratón, con el mismo también podrá posicionar la calculadora. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 157: Contador De Datos De Corte

    TOOL CALL. Si se debe modificar el avance posteriormente, entonces únicamente es preciso adaptar el valor del avance en la frase TOOL CALL. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 158 Desplazar el contador de datos de corte en la dirección de la flecha Utilizar valores en pulgadas en el contador de datos de corte Finalizar el contador de datos de corte HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 159: Gráfico De Programación

    Repeticiones parciales de un pgm Instrucciones de salto Funciones M, p. ej., M2 o M30 Llamadas de ciclo Emplear el trazado automático exclusivamente durante la programación del contorno HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 160: Realizar El Gráfico De Programación Para Un Programa Ya Existente

    Detener gráfico de programación Esta Softkey solo aparece mientras el TNC elabora un gráfico de programación Seleccionar vista desde arriba Seleccionar vista frontal Seleccionar vista lateral HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 161 Borrar el gráfico: pulsar la Softkey BORRAR GRAFICOS Mostrar líneas de rejilla Conmutar la barra de Softkeys Mostrar líneas de rejilla: pulsar la Softkey MOSTRAR LÍNEAS REJILLA. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 162: Ampliación O Reducción De Sección

    TNC amplía la vista. Para ampliar o reducir rápidamente una zona cualquiera: girar la rueda del ratón hacia delante o hacia atrás. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 163: Avisos De Error

    Cerrar la ventana de error Pulsar la Softkey FIN , o Pulsar la tecla ERR. El TNC cierra la ventana de error HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 164: Avisos De Error Detallados

    Softkey INFO INTERNA. El TNC abre una ventana con información interna sobre el error Abandonar Detalles: pulsar de nuevo la Softkey INFO INTERNA . HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 165: Borrar Error

    Pulsar la Softkey FICHERO ACTUAL. La entrada más antigua del protocolo de errores se encuentra al principio – la más reciente al final del fichero. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 166 Salto al comienzo del protocolo de teclas Salto al final del protocolo de teclas Buscar texto Protocolo de teclas actual Protocolo de teclas anterior Retroceder/avanzar línea Regreso al menú principal HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 167: Texto De Aviso

    Llamar a la ayuda sobre avisos de error HEIDENHAIN En caso de estar disponible, llamar a la ayuda sobre avisos de error específicos de máquina HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 168: Sistema De Ayuda Sensible Al Contexto Tncguide

    Opcionalmente, el constructor de la máquina puede también incluir documentación específica de la máquina en el TNCguide. Estos documentos aparecen como libros separados en el fichero main.chm. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 169: Trabajar Con El Tncguide

    Pulsar la tecla HELP: el TNC arranca el sistema de ayuda y muestra la descripción de la función activa Esto no es aplicable para funciones adicionales o ciclos del fabricante de la máquina HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 170 Seleccionar el registro de encima o el de debajo La ventana de texto a la derecha está activa: Saltar al enlace siguiente Seleccionar la última página visualizada HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 171 Destacar la palabra clave deseada mediante las teclas cursoras Visualizar las informaciones sobre la palabra clave seleccionada con la tecla ENT HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 172 (mediante la tecla del ratón o bien situando el cursor y confirmando después con la tecla espaciadora), el TNC no busca en todo el texto, sino solo en los títulos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 173: Descargar Ficheros De Ayuda Actuales

    Si se transmiten los ficheros CHM con TNCremo al TNC, debe introducirse en el punto de menú Otros >Configuración >Modo >Transmisión en formato binario la extensión .CHM. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 174 TNC:\tncguide\nl Holandés TNC:\tncguide\pl Polaco TNC:\tncguide\hu Húngaro TNC:\tncguide\ru Ruso TNC:\tncguide\zh Chino (simplificado) TNC:\tncguide\zh-tw Chino (tradicional) TNC:\tncguide\sl Esloveno TNC:\tncguide\no Noruego TNC:\tncguide\sk Eslovaco TNC:\tncguide\kr Coreano TNC:\tncguide\tr Turco TNC:\tncguide\ro Rumano HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 175: Programación: Herramientas

    Programación: Herramientas...

  • Página 176: Introducción De Datos De La Herramienta

    F para el mismo. El potenciómetro de avance reduce el avance programado y no el avance calculado por el control numérico, HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 177: Revoluciones Del Cabezal S

    Modificación durante la ejecución del programa Durante la ejecución del programa se puede modificar la velocidad de giro del cabezal con el potenciómetro del cabezal S. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 178: Datos De La Herramienta

    Radio de la herramienta R Introducir directamente el radio R de la herramienta. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 179: Valores Delta Para Longitudes Y Radios

    Durante el diálogo es posible introducir el valor para la longitud del radio directamente en el campo de diálogo: pulsar la softkey del eje deseada. Ejemplo 4 TOOL DEF 5 L+10 R+5 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 180: Introducir Los Datos De La Herramienta En La Tabla

    Valor delta del radio de la herramienta R2 ¿Herramienta bloqueada? Fijar el bloqueo de la herramienta Si=ENT/No=NO ENT (TL: de Tool Locked = bloqueo de la herramienta en inglés) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 181 Ángulo extremo Ángulo de punta de la herramienta. Lo utiliza el ciclo Centraje (ciclo 240) para poder calcular la profundidad de centraje según el dato de diámetro HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 182 GOTO y aceptar con la ayuda de la Softkey SELECC.). Información adicional: Asignar portaherramientas parametrizados, página 406 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 183 Desvío admisible del radio R de la herramienta para la detectar la rotura.. Si se sobrepasa el valor introducido, el TNC bloquea la herramienta (estado L). Campo de introducción: 0 a 0,9999 mm HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 184 Abolir de nuevo el filtro: pulsar la Softkey VIS.TODOS El constructor de la máquina adapta el volumen de funciones a la función de filtro en su máquina. Rogamos consulte el manual de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 185 Softkeys a cualquier posición en la tabla. En cualquier posición se pueden sobrescribir los valores memorizados e introducir nuevos valores. Véase la siguiente tabla con funciones adicionales. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 186 Abandonar cualquier otra tabla de herramientas Llamar a la gestión de ficheros y seleccionar un fichero de otro tipo, p. ej., un programa de mecanizado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 187: Importar Tablas De Herramientas

    TNC solicita si se debe sobrescribir la tabla de herramientas seleccionada No sobrescribir el fichero: pulsar la Softkey INTERRUP. o sobrescribir el fichero: pulsar la Softkey OK Abrir tabla convertida y comprobar su contenido HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 188 Los tipos de herramientas no existentes se importan como tipo Indefinido. Comprobar la tabla de herramientas tras la importación HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 189: Tabla De Posiciones Para El Cambiador De Herramientas

    Seleccionar la tabla de posiciones: pulsar la Softkey TABLA POSICIONES Puede que no sea necesario o posible fijar la Softkey EDITAR en ON en la máquina: consultar el Manual de la máquina HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 190 Almacén de superficie: bloquear puesto inferior inferior? LOCKED_LEFT ¿Bloquear pos. Almacén de superficie: bloquear puesto izquierda izquierda? LOCKED_RIGHT ¿Bloquear pos. Almacén de superficie: bloquear puesto derecha derecha? HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 191 El fabricante de la máquina determina la función, la característica y la denominación de los diferentes filtros de visualización. Rogamos consulte el manual de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 192: Llamar Datos De La Herramienta

    Sobremedida radio de la hta. DR: Valor delta para el radio de la herramienta Sobremedida radio de la hta. DR2: Valor delta para el radio 2 de la herramienta HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 193 TOOL DEF para la siguiente herramienta a utilizar. Para ello, introducir el número de herramienta, un parámetro Q o un nombre de herramienta entre comillas. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 194: Cambio De Herramienta

    TOOL CALL o TOOL DEF durante la ejecución de ciclos SL HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 195 Con la función M107 se suprime este aviso, con M108 se vuelve a activar . Información adicional: Corrección de herramienta tridimensional (opción #9), página 474 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 196: Comprobación Del Empleo De La Herramienta

    únicamente es visible si se ha ajustado el parámetro de la máquina dependentFiles (N.º 122101) en MANUAL. El fichero de empleo de la herramienta generado contiene las siguientes informaciones: HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 197 TOOL CALL PATH TOKEN = TOOL: ruta del programa principal o del subprograma activo TOKEN = STOTAL: ruta del subprograma Número de herramienta con índice de herramienta HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 198 El campo está en el fichero de palets sobre una entrada del programa: El TNC ejecuta la comprobación del empleo de la herramienta solo para el programa seleccionado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 199: Corrección De La Herramienta

    : Sobremedida DL para la longitud de de una frase TOOL CALL TOOL CALL Sobremedida DL para la longitud de la tabla de herramientas HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 200: Corrección Del Radio De La Herramienta

    El punto central de la herramienta se desplaza en el plano de mecanizado sobre la trayectoria programada, o bien sobre las coordenadas programadas. Empleo: Taladros, posicionamientos previos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 201 Softkey RR o bien Desplazar la herramienta sin corrección de radio o eliminar la corrección: pulsar tecla ENT Finalizar la frase: pulsar la tecla END HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 202 No situar el punto inicial o final en un mecanizado interior sobre el punto de la esquina del contorno, ya que de lo contrario se daña dicho contorno. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 203: Nociones Básicas

    Si se edita una herramienta en la gestión de herramientas, la herramienta seleccionada se bloquea. Si dicha herramienta se precisa en el programa NC procesado, el TNC muestra el mensaje: Tabla de herramientas bloqueada HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 204: Llamar La Gestión De Herramientas

    (solo si antes se había creado un fichero de utilización de herramientas), Información adicional: Comprobación del empleo de la herramienta, página 196 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 205: Editar La Gestión De Herramientas

    DESPLAZAR COLUMNA activo: Se puede mover la columna mediante Drag+Drop (arrastrar +soltar) Restablecer el estado inicial de los ajustes realizados manualmente (mover columna) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 206 TNC mostrará los textos ayuda estando la Softkey EDITAR ON/ OFF en ON y moviendo el cursor del ratón sobre un campo de entrada activo y dejándolo durante un segundo. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 207 "Deshacer". Los datos de herramienta de herramientas que todavía están memorizadas en la tabla de posiciones, no se pueden borrar. Primeramente descargar la herramienta del almacenamiento. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 208: Tipos De Herramientas Disponibles

    Fresa de roscado,GF Fresa rosc. con fase rebaje,GSF Fresa rosc, con placa indiv., EP Fresa rosc., con placa revs.,WSP Fresa de roscado en taladro,BGF Fresa de rosca circular,ZBGF HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 209 Tipo de herramienta Fresa de desbastar, MILL_R Fresa de acabado, MILL_F Fresa desbaste/acabado, MILL_RF Fresa acabado en prof., MILL_FD Fresa acabado lateral, MILL_FS Fresa frontal, MILL_FACE HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 210: Importar Y Exportar Datos De La Herramienta

    ENT: El TNC muestra en una ventana superpuesta el contenido del fichero CSV Iniciar el proceso de importación con la Softkey START. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 211 Línea 1 con nombres de columna 4,125.995,7.995,0,0 Línea 2 con datos de herramienta 9,25.06,12.01,0,0 Línea 3 con datos de herramienta 28,196.981,35,0,0 Línea 4 con datos de herramienta HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 212 Finalizar el proceso de exportación con tecla o Softkey END Por principio, el TNC guarda el fichero CSV exportado, en el directorio TNC:\system\tooltab. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 213: Programación: Programar Contornos

    Programación: Programar contornos...

  • Página 214: Movimientos De La Herramienta

    HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 215: Subprogramas Y Repeticiones Parciales De Un Programa

    Además con la ayuda de la programación de parámetros Q también se pueden realizar mediciones durante la ejecución del programa con un palpador 3D. Información adicional: Programación: Parámetros Q, página 305 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 216: Principios Básicos De Las Funciones De Trayectoria

    Ejemplo L X+70 Y+50 La herramienta mantiene las coordenadas de Z y se desplaza en el plano XY a la posición X=70, Y=50. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 217 Para los movimientos circulares sin paso tangencial a otros elementos del contorno se introduce el sentido de giro como sigue: Giro en el sentido horario: DR- Giro en el sentido antihorario: DR+ HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 218 Con las teclas grises para los tipos de trayectoria se abre el diálogo en lenguaje conversacional. El TNC pregunta sucesivamente por los datos necesarios y añade la frase NC en el programa de mecanizado. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 219 3 (función auxiliar, p. ej., M3) y finalizar el diálogo con la tecla END Línea en el programa de mecanizado L X-20 Y+30 R0 FMAX M3 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 220: Aproximación Y Salida Del Contorno

    Frases NC 30 L Z-10 R0 FMAX 31 L X+20 Y+30 RL F350 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 221 Ejemplo en la figura de la derecha: si se determina el punto final en el margen gris oscuro, se daña el contorno al aproximarse o alejarse del mismo. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 222: Resumen: Tipos De Trayectoria Para La Aproximación Y Salida Del Contorno

    Para ello se emplea la función APPR CT y DEP CT. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 223: Posiciones Importantes En La Aproximación Y La Salida

    APPR. Si antes de la frase de aproximación no se ha programado ningún avance, el TNC emite un aviso de error. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 224 Si se programa APPR LN o APPR CT con R0, el control numérico detiene el mecanizado / la simulación con un mensaje de error. Este comportamiento varía con respecto al del control numérico iTNC 530 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 225: Aproximación Según Una Recta Tangente: Appr Lt

    8 APPR LN X+10 Y+20 Z-10 LEN15 RR F100 con corrección de radio. RR 9 L X+20 Y+35 Punto final del primer elemento de contorno 10 L ... Siguiente elemento de contorno HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 226: Aproximación Según Una Trayectoria Circular Tangente: Appr Ct

    PA con corrección de radio. RR, radio R=10 9 L X+20 Y+35 Punto final del primer elemento de contorno 10 L ... Siguiente elemento de contorno HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 227: Aproximación Según Una Trayectoria Circular Tangente Al Contorno Y A Una Recta: Appr Lct

    8 APPR LCT X+10 Y+20 Z-10 R10 RR F100 con corrección de radio. RR, radio R=10 9 L X+20 Y+35 Punto final del primer elemento de contorno 10 L ... Siguiente elemento de contorno HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 228: Salida Según Una Recta Tangente: Dep Lt

    24 DEP LN LEN+20 F100 Salida según LEN = 20 mm perpendicular al contorno 25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 229: Salida Según Una Trayectoria Circular Tangente: Dep

    24 DEP LCT X+10 Y+12 R+8 F100 Coordenadas PN, radio de la trayectoria circular=8 mm 25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 230: Movimientos De Trayectoria - Coordenadas Cartesianas

    Recta o trayectoria "Movimientos de contornos circular unida libremente de trayectoria – al elemento anterior del Programación de contorno contorno libre FK (opción #19)", página 249 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 231 Seleccionar la frase del programa detrás de la cual se quiere añadir la frase lineal Pulsar la tecla ACEPTAR POSICIÓN REAL: el TNC genera una frase lineal con las coordenadas de la posición real HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 232: Añadir Un Chaflán Entre Dos Rectas

    Un avance programado en la frase CHF actúa únicamente en esta frase CHF . Después vuelve a ser válido el avance programado antes de la frase CHF HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 233: Redondeo De Esquinas Rnd

    RND. Después, vuelve a ser válido el avance programado antes de la frase RNDG25. Una frase RND se puede utilizar también para la aproximación suave sobre el contorno HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 234: Punto Central Del Círculo Cc

    Con CC se identifica una posición como centro del círculo: La herramienta no se desplaza a esta posición. El centro del círculo es a la vez polo de las coordenadas polares. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 235: Trayectoria Circular C Alrededor Del Centro Del Círculo

    0.016 mm. La tolerancia de la introducción se ajusta en el parámetro de máquina circleDeviation (N.º 200901).. Círculo más pequeño que puede realizar el TNC: 0,016 mm. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 236: Trayectoria Circular Cr Con Radio Fijado

    El radio máximo puede ser de 99,9999 m. Se pueden emplear ejes angulares A, B y C. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 237 11 CR X+70 Y+40 R+20 DR- (ARCO 1) 11 CR X+70 Y+40 R+20 DR+ (ARCO 2) 11 CR X+70 Y+40 R-20 DR- (ARCO 3) 11 CR X+70 Y+40 R-20 DR+ (ARCO 4) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 238: Trayectoria Circular Ct Con Conexión Tangencial

    ¡La frase CT y la trayectoria del contorno anteriormente programada deben contener las dos coordenadas del plano, en el cual se realiza el arco de círculo! HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 239: Ejemplo: Movimiento Lineal Y Chaflán En Cartesianas

    14 DEP LT LEN10 F1000 Salida del contorno según una recta tangente 15 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 16 END PGM LINEAR MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 240: Ejemplo: Movimiento Circular En Cartesianas

    16 DEP LCT X-20 Y-20 R5 F1000 Salida del contorno según una trayectoria circular tangente 17 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 18 END PGM CIRCULAR MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 241: Ejemplo: Círculo Completo En Cartesianas

    10 DEP LCT X-40 Y+50 R5 F1000 Salida del contorno según una trayectoria circular tangente 11 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 12 END PGM C-CC MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 242: Movimientos De Trayectoria - Coordenadas Polares

    Superposición de una Radio polar, ángulo polar trayectoria circular con una del punto final del círculo, recta coordenadas del punto final en el eje de la herramienta HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 243: Origen De Coordenadas Polares: Polo Cc

    Angulo del eje de referencia angular a PR en sentido horario: PA<0 Ejemplo de frases NC 12 CC X+45 Y+25 13 LP PR+30 PA+0 RR F300 M3 14 LP PA+60 15 LP IPA+60 16 LP PA+180 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 244: Trayectoria Circular Cp Alrededor Del Polo Cc

    Ejemplo de frases NC 12 CC X+40 Y+35 13 L X+0 Y+35 RL F250 M3 14 LP PR+25 PA+120 15 CTP PR+30 PA+30 16 L Y+0 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 245 DR– a izquierdas DR– a derechas Z– a izquierdas Z– Rosca exterior a derechas DR– a izquierdas DR– a derechas Z– a izquierdas Z– HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 246 Ejemplo de frases NC: Rosca M6 x 1 mm con 5 pasos 12 CC X+40 Y+25 13 L Z+0 F100 M3 14 LP PR+3 PA+270 RL F50 15 CP IPA-1800 IZ+5 DR- HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 247: Ejemplo: Movimiento Lineal En Polares

    Salida del contorno según un círculo con conexión tangente 16 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 17 END PGM LINEARPO MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 248 Salida del contorno según un círculo con conexión tangente 11 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 12 END PGM HELIX MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 249: Movimientos De Trayectoria - Programación De Contorno Libre Fk

    FK interactivo. La figura de arriba a la derecha muestra una acotación que se introduce sencillamente a través de la programación FK. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 250 NC mediante las teclas de diálogo grises, para determinar claramente la dirección de desplazamiento. Un apartado FK no puede empezar directamente detrás de una marca LBL. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 251: Gráfico De La Programación Fk

    Visualizar números de frase en la ventana de gráficos Para visualizar números de frase en la ventana de gráficos: Fijar la Softkey OMISIÓN DE VISUALIZACIÓN DEL Nº FRASE a VISUALIZAR (3ª barra de Softkeys) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 252: Abrir Diálogo Fk

    Introducir las coordenadas del polo mediante estas Softkeys El polo para la programación FK permanece activo hasta definirse uno nuevo mediante FPOL. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 253: Programar Libremente Las Rectas

    Visualizar las Softkeys para la programación libre de contornos: pulsar la tecla FK Abrir el diálogo: pulsar la Softkey FLT Mediante las Softkeys se introducen en la frase todos los datos conocidos HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 254: Programar Libremente Las Trayectorias Circulares

    Visualizar las Softkeys para la programación libre de contornos: pulsar la tecla FK Abrir el diálogo: pulsar la Softkey FCT Mediante las Softkeys se introducen en la frase todos los datos conocidos HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 255: Posibles Introducciones

    Ejemplo de frases NC 27 FLT X+25 LEN 12.5 AN+35 RL F200 28 FC DR+ R6 LEN 10 AN-45 29 FCT DR- R15 LEN 15 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 256 Radio de la trayectoria circular Ejemplo de frases NC 10 FC CCX+20 CCY+15 DR+ R15 11 FPOL X+20 Y+15 12 FL AN+40 13 FC DR+ R15 CCPR+35 CCPA+40 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 257 Final del contorno: CLSD– Ejemplo de frases NC 12 L X+5 Y+35 RL F500 M3 13 FC DR- R15 CLSD+ CCX+20 CCY+35 17 FCT DR- R+15 CLSD- HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 258: Puntos Auxiliares

    Distancia del punto auxiliar a la trayectoria circular Ejemplo de frases NC 13 FC DR- R10 P1X+42.929 P1Y+60.071 14 FLT AN-70 PDX+50 PDY+53 D10 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 259: Referencias Relativas

    Ejemplo de frases NC 12 FPOL X+10 Y+10 13 FL PR+20 PA+20 14 FL AN+45 15 FCT IX+20 DR- R20 CCA+90 RX 13 16 FL IPR+35 PA+0 RPR 13 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 260 12 FL X+10 Y+10 RL 13 FL ... 14 FL X+18 Y+35 15 FL ... 16 FL ... 17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 261: Ejemplo: Programación Fk

    Salida del contorno según un círculo con conexión tangente 16 L X-30 Y+0 R0 FMAX 17 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 18 END PGM FK1 MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 262 Salida del contorno según un círculo con conexión tangente 20 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 21 END PGM FK2 MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 263 27 FSELECT 1 28 FCT Y+0 DR- R40 CCX+0 CCY+0 29 FSELECT 4 30 DEP CT CCA90 R+5 F1000 Salida del contorno según un círculo con conexión tangente HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 264 Movimientos de trayectoria – Programación de contorno libre FK 31 L X-70 R0 FMAX 32 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 33 END PGM FK3 MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 265: Programar: Aceptación De Datos De Ficheros Cad

    Programar: Aceptación de datos de ficheros...

  • Página 266: Subdivisión De La Pantalla Visor Cad

    Si se abre el visor CAD o el convertidor DXF , se dispone de la siguiente subdivisión de pantalla: Visualización en pantalla Barra de menús Ventana Gráfico Ventana Vista de listas Ventana Información de elementos Barra de estado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 267: Visor Cad

    TNC debe generar el programa de contorno. Ajuste básico: 4 decimales en mm y 5 decimales en pulgadas Conmutar entre diferentes vistas del modelo p. ej., Arriba HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 268 El TNC no da soporte al formato DXF binario. Al generar el fichero DXF desde el programa CAD o de signos, prestar atención a que se memorice el fichero en formato ASCII. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 269: Trabajar Con El Convertidor Dxf

    DXF y muestra el contenido del fichero en la pantalla. En la ventana de visualización de listas, el TNC muestra las capas (planos), y en la ventana de gráficos el dibujo HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 270: Ajustes Básicos

    Ajuste básico: 4 decimales con unidad de medida mm y 5 decimales con unidad de medida pulgadas Conmutar entre diferentes vistas del modelo p. ej. Arriba HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 271 DXF emite en el programa de contornos. El TNC muestra los ajustes básicos activos en la barra de estado en la pantalla. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 272: Ajustar Plano (Layer)

    Mostrar capa: Con la tecla izquierda del ratón, seleccionar la capa deseada y mostrarla mediante clic en la casilla de verificación. Alternativamente, utilizar la barra espaciadora HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 273: Determinar El Punto De Referencia

    El TNC calcula los datos reales de contorno, por primera vez, cuando memoriza el contorno seleccionado en un programa de contorno. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 274 Si está fijado un punto de referencia, cambia el color del icono Poner entonces el punto de referencia. Se puede borrar un punto de referencia activando el icono HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 275: Seleccionar Y Memorizar Contorno

    Type: muestra de qué elemento se trata, p. ej., línea Coordenadas: muestran punto inicial, punto final de un elemento y, dado el caso, centro del círculo y radio HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 276 HEIDENHAIN (.H) o descripción del contorno (.HC) Confirmar entrada: el TNC almacena el programa del contorno en el directorio seleccionado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 277 TNC alarga/acorta el elemento de contorno linealmente. Si el elemento de contorno a alargar/acortar es un círculo, entonces el TNC lo alarga/acorta circularmente. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 278: Seleccionar Posiciones De Mecanizado Y Guardar

    La tabla de puntos (.PTN) del TNC 640 y el iTNC 530 no son compatibles. La transmisión y el procesado en el otro tipo de control numérico respectivo origina problemas y un comportamiento imprevisible. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 279 DXF . Alternativamente, se puede seleccionar asimismo el tipo de fichero: Confirmar entrada: el TNC almacena el programa del contorno en el directorio seleccionado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 280 Si se quiere continuar seleccionando otras posiciones de mecanizado: pulsar el icono de deseleccionar elementos seleccionados y seleccionar como se ha descrito anteriormente HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 281 Si se quiere continuar seleccionando otras posiciones de mecanizado: pulsar el icono de deseleccionar elementos seleccionados y seleccionar como se ha descrito anteriormente HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 282 Mostrar el diámetro máximo encontrado (Configuración básica) La trayectoria se puede mostrar mediante el icono Mostrar trayectoria de la herramienta , Información adicional: Ajustes básicos, página 270 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 283 Si únicamente se hace doble clic con la tecla derecha del ratón, se mantiene el ángulo de rotación. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 285: Programación: Subprogramas Y Repeticiones Parciales De Un Programa

    Programación: Subprogramas y repeticiones parciales de un programa...

  • Página 286: Introducción De Subprogramas Y Repeticiones Parciales De Un Programa

    ¡No utilizar más de una vez un número de Label o un nombre de label! Label 0 (LBL 0) caracteriza el final de un subprograma y se puede emplear tantas veces como se desee. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 287: Funcionamiento

    Cuando los subprogramas se encuentran en el programa de mecanizado delante de la frase con M2 o M30, éstos se ejecutan sin llamada como mínimo una vez HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 288: Programación De Un Subprograma

    ENT. Las repeticiones REP solo se emplean en las repeticiones parciales de un programa CALL LBL 0 no está permitido, ya que corresponde a la llamada al final de un subprograma. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 289: Repeticiones Parciales Del Programa

    El TNC siempre ejecuta las partes del programa una vez más que la programación de las repeticiones, puesto que la primera repetición empieza tras el primer mecanizado. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 290: Programación De Una Repetición Parcial Del Programa

    Si se desean utilizar nombres de LABEL: pulsar la Softkey LBL-NAME para cambiar a la introducción de texto Introducir el número de repeticiones REP, confirmar con la tecla ENT. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 291: Cualquier Programa Como Subprograma

    Seleccionar tabla de puntos con SEL PATTERN Seleccionar programa de contorno con SEL CONTOUR Seleccionar programa con SEL PGM Llamar con CALL SELECTED PGM el último fichero seleccionado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 292 99, para ignorar forzosamente esta parte del programa El programa de mecanizado llamado no deberá contener ninguna llamada CALL PGM al programa de mecanizado original (ciclo sin fin) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 293: Llamada A Cualquier Programa Como Subprograma

    Softkey FICHERO CAMINO : El TNC abre una ventana de selección donde se puede seleccionar el programa que se quiere activar, confirmar con la tecla ENT HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 294 Seleccionar las funciones para la llamada al programa: pulsar la tecla PGM CALL Pulsar la Softkey LLAMAR PROGRAMA SELECCIONADO: El TNC llama con CALL SELECTED PGM el último programa seleccionado. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 295: Imbricaciones

    19, en las que el CYCL CALL actúa como una llamada a un programa principal Las repeticiones parciales se pueden imbricar tantas veces como se desee HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 296: Subprograma Dentro De Otro Subprograma

    45. Final del subprograma UP1 y regreso al programa principal UPGMS. 5 Ejecución del programa principal UPGMS desde la frase 18 hasta la frase 35. Regreso a la primera frase y final del programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 297: Repetición De Repeticiones Parciales De Un Programa

    20 y la frase 27) 5 Ejecución del programa principal REPS desde la frase 36 hasta la 50. Regreso a la primera frase y final del programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 298: Repetición De Un Subprograma

    12: El subprograma 2 se repite 2 veces 4 Ejecución del programa principal UPGREP desde la frase 13 hasta la frase 19. Regreso a la primera frase y final del programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 299: Ejemplos De Programación

    19 CALL LBL 1 REP 4 Salto al label 1; en total cuatro veces 20 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa 21 END PGM PGMWDH MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 300: Ejemplo: Grupos De Taladros

    Aproximación al taladro 3, llamada al ciclo 17 L IX-20 R0 FMAX M99 Aproximación al taladro 4, llamada al ciclo 18 LBL 0 Final del subprograma 1 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 301 Ejemplos de programación 19 END PGM UP1 MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 302: Ejemplo: Grupo De Taladros Con Varias Herramientas

    11 CALL LBL 1 Llamada al subprograma 1 para la figura completa de taladros 12 L Z+250 R0 FMAX 13 TOOL CALL 3 Z S500 Llamada de herramienta Escariador HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 303 Aproximación al taladro 3, llamada al ciclo 29 L IX-20 R0 FMAX M99 Aproximación al taladro 4, llamada al ciclo 30 LBL 0 Final del subprograma 2 31 END PGM UP2 MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 305: Programación: Parámetros Q

    Programación: Parámetros Q...

  • Página 306: Principio Y Resumen De Funciones

    Los parámetros actúan de forma duradera (remanente) sobre todos los Programas NC en la memoria del TNC, incluso tras un fallo de la alimentación eléctrica 0 - 499 Parámetros para el Usuario HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 307 Programa NC del usuario. Para ello, tener en cuenta la información contenida en el manual de uso de la máquina y la documentación de terceros. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 308: Instrucciones De Programación

    100% exactamente en formato binario (fallo de redondeo). Tener en cuenta dicha circunstancia, particularmente al utilizar contenidos de parámetros Q calculados en órdenes de salto o posicionamientos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 309: Llamar Funciones De Parámetros Q

    Si tiene conectado un teclado con USB, también se puede abrir directamente el diálogo para la introducción de la fórmula pulsando la tecla Q.. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 310: Familias De Funciones - Parámetros Q En Vez De Valores Numéricos

    Radio del cilindro: R = Q1 Altura del cilindro: H = Q2 Cilindro Z1: Q1 = +30 Q2 = +10 Cilindro Z2: Q1 = +10 Q2 = +50 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 311: Describir Contornos Mediante Funciones Matemáticas

    Q una cifra y un parámetro Q Los parámetros Q y los valores numéricos en las comparaciones pueden ser con o sin signo. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 312: Programación De Los Tipos De Cálculo Básicos

    MULTIPLICACIÓN: Pulsar la Softkey FN3 X * Y. ¿Nº DE PARAMETRO PARA EL RESULTADO? Introducir 12 (número del parámetro Q) y confirmar con la tecla ENT. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 313 Pulsar la softkey FN0 X = Y ¿Nº DE PARAMETRO PARA EL RESULTADO? Introducir 12 (número del parámetro Q) y confirmar con la tecla ENT. 1: ¿VALOR O PARAMETRO? Pulsar SET UNDEFINED HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 314: Funciones Angulares

    Determinar el ángulo con arctan a partir de cateto opuesta y cateto adyacente o sen y cos del ángulo (0 < ángulo < 360°) y asignar HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 315: Cálculos Del Círculo

    Q21 y el radio del círculo en el parámetro Q22. Deberá tenerse en cuenta que FN 23 y FN 24 además del parámetro del resultado, también sobrescriben automáticamente los dos parámetros siguientes. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 316: Decisiones Condicionales Con Parámetros Q

    (en inglés greater than): Mayor que (en inglés less than): Menor que GOTO (en inglés go to): Ir a UNDEFINED (no definido): No definido DEFINED (definido): Definido HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 317 FN 12: IF+Q5 LT+0 GOTO LBL “ANYNAME“ Si el primer valor o parámetro es inferior al segundo valor o parámetro, saltar al label indicado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 318: Controlar Y Modificar Parámetros Q

    VISUALIZAR PARÁMETRO Q QL QR QS. El TNC muestra entonces el tipo de parámetro correspondiente. Las funciones anteriormente descritas también son válidas. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 319 El resultado de Q1 = COS 89.999 * 0.001 lo indica el control numérico como +1.74532925e-08, correspondiendo e-08 al factor 10 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 320: Funciones Adicionales

    Abrir una tabla de libre definición FN 27: TABWRITE Escribir en una tabla de libre definición FN 28: TABREAD Leer de una tabla de libre definición HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 321 1015 Demasiados puntos 1016 Introducción contradictoria 1017 CYCL incompleto 1018 Plano mal definido 1019 Programado eje erróneo 1020 Revoluciones erróneas 1021 Corrección de radio no definida HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 322 Cajera demasiado grande: rechazada 2.A. 1054 Isla demasiado pequeña: rechazada 1.A. 1055 Isla demasiado pequeña: rechazada 2.A. 1056 Isla demasiado grande: repaso 1.A. 1057 Isla demasiado grande: repaso 2.A. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 323 1088 Datos contradictorios 1089 Posición de ranura 0 no permitida 1090 Introd. profund. no igual a 0 1091 Conmutación Q399 no permitida 1092 Herramienta no definida HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 324 Error def. ángulo profundización 1106 Ángulo de apertura no definido 1107 Anchura ranura demasiado grande 1108 Factores de escala diferentes 1109 Inconsistencia de datos de hmta. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 325: Fn16: F-Print - Emitir Textos Y Valores De Parámetros Q Formateados

    Formato para número entero (Integer) Signo de separación entre el formato de emisión y el parámetro Carácter de final de frase, finaliza una línea Salto de línea HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 326 MONTH Mes como número en tiempo real STR_MONTH Mes como abreviatura de string en tiempo real YEAR2 Número del año con dos posiciones del tiempo real HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 327 NC con la función FN16 En los parámetros de máquina fn16DefaultPath (N.º 102202) y fn16DefaultPathSim (N.º 102203) se puede definir una ruta estándar para la emisión de ficheros de protocolo. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 328 Si en el programa varias veces se emite el mismo fichero, el TNC colgará todos los textos dentro del fichero destino detrás de los textos ya emitidos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 329 Gama de velocidad Estado del refrigerante: 0= off, 1=on Avance activado Indice de la herramienta preparada Indice de la herramienta activada Datos de canal, 25 Número de canal HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 330 Sobremedida de la longitud de la herramienta herramienta Nº de Sobremedida del radio de la herramienta DR herramienta Nº de Sobremedida del radio de la herramienta DR2 herramienta HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 331 Nº de Velocidad máxima NMAX herramienta Nº de Ángulo de punta TANGLE herramienta Nº de Retirar permite LIFTOFF (0 = Sí, 1 = No) herramienta HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 332 Sobremedida del radio de la herramienta DR2 Índice de herramienta Avance activado Valores programados Número de la herramienta T directamente después de TOOL DEF , 61 Longitud Radio Índice HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 333 Factor de escala eje Z activado Factor de escala eje U activado Factor de escala V eje activado Factor de escala eje W activado 3D-ROT eje A HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 334 Posición actual en el sistema Eje X de coordenadas activo, 270 Eje Y Eje Z Eje A Eje B Eje C Eje U Eje V Eje W HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 335 último punto de palpación U, V, W) del ciclo 0 sin longitudes del palpador y sin corrección de radio (sistema de coordenadas de la máquina) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 336 Máximo tiempo de vida TIME1 Máximo tiempo de vida TIME2 Tiempo de vida actual CUR. TIME Estado del PLC Máxima longitud de la cuchilla LCUTS Máximo ángulo de profundización ANGLE HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 337 0 = no permitida, 1 = permitida Ejemplo: Asignar el valor del factor de escala activado del eje Z a Q25 55 FN 18: SYSREAD Q25 = ID210 NR4 IDX3 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 338 NC haya llegado realmente a esta sentencia. Ejemplo: parar precálculo interno, leer posición actual del eje X 32 FN 20: WAIT FOR SYNC 33 FN 18: SYSREAD Q1 = ID270 NR1 IDX1 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 339: Fn 29: Plc - Entregar Valores Al Plc

    ¡Esta función solo se puede emplear de acuerdo con el constructor de la máquina! La función FN 37: EXPORT se necesita para generar ciclos propios y para incluirlos en el TNC. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 340: Accesos A Tablas Con Instrucciones Sql

    El fabricante de la máquina determina los sinónimos en los datos de configuración. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 341: Una Transacción

    Solamente así se garantiza que las modificaciones/ adiciones no se perderán, que los bloqueos se desactivarán y que el Result-set se liberará. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 342 Con SQL INSERT... se genera una nueva línea de tabla y se asignan las columnas que no están asignadas con parámetros Q con valores por defecto. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 343 Memorizar datos de los parámetros Q en una línea de la tabla existente del Result-set SQL INSERT Memorizar datos de los parámetros Q en una línea de la tabla nueva en el Result-set HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 344 – el nombre de la ruta y del fichero se escriben entre comillas Designación de la columna: designación establecida en los datos de configuración de la columna de la tabla HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 345: Sql Select

    SQL, denominaciones de las columnas de tablas a transferir – separar varias columnas Deben enlazarse parámetros Q con todas las columnas aquí indicadas. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 346 Comparaciones mayor, menor, igual, != <> distinto menor < menor o igual <= mayor > mayor o igual >= Enlazar varias condiciones: Y lógico O lógico HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 347: Sql Fetch

    El número de linea se indica directamente o se programa el parámetro Q que contiene el índice El número de línea se programa directamente . . . 30 SQL FETCH Q1HANDLE Q5 INDEX5 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 348: Sql Update

    20 SQL Q5 "SELECTMESS_NR,MESS_X,MESS_Y, handle para la identificación del Result-set MESS_Z FROM TAB_EXAMPLE" Información adicional: SQL SELECT, página 345 . . . 40 SQL INSERTQ1 HANDLE Q5 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 349: Sql Commit

    Base de datos: Índice para el resultado SQL: línea que debe permanecer en el Result-set. El número de línea se indica directamente o se programa el parámetro Q que contenga el Índice. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 350: Introducción Directa De Una Fórmula

    Q11 = ACOS Q40 Arcotangente Función inversa de la tangente; Definir el ángulo según la relación cateto opuesto/cateto contiguo p. ej., Q12 = ATAN Q50 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 351 Cuando el valor de retorno Q12 = -1, entonces Q50 < 0 Cálculo del valor de módulo (Resto de la división) p. ej., Q12 = 400 % 360 Resultado: Q12 = 40 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 352: Reglas De Cálculo

    3 cálculo 100 - 27 = 73 Propiedad distributiva Ley de la distribución en el cálculo entre paréntesis a * (b + c) = a * b + a * c HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 353: Ejemplo De Introducción

    Seleccionar la división Introducir 13 (número de parámetro Q). Cerrar paréntesis y finalizar la introducción de la fórmula Ejemplo de frase NC 37 Q25 = ATAN (Q12/Q13) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 354: Parámetro De Cadena De Texto

    TEXTO, el resultado de la operación de cálculo es siempre una cadena de texto. Si se utiliza la función FORMULA, el resultado de la operación de cálculo es siempre un valor numérico. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 355: Asignar Parámetro De Cadena De Texto

    ENT Repetir el proceso hasta haber seleccionado todas las cadenas de texto parciales a concatenar, finalizar con la tecla END HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 356: Convertir Un Valor Numérico En Un Parámetro De Cadena De Texto

    ENT y finalizar la introducción con la tecla END Ejemplo: convertir el parámetro Q50 en parámetro de cadena de texto QS11, utilizar 3 posiciones de decimal 37 QS11 = TOCHAR ( DAT+Q50 DECIMALS3 ) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 357: Copiar Una Cadena De Texto Parcial Desde Un Parámetro De Cadena De Texto

    Ejemplo: Desde un parámetro de cadena de texto QS10 se lee a partir de la tercera posición (BEG2) una cadena de texto parcial de 4 caracteres (LEN4) 37 QS13 = SUBSTR ( SRC_QS10 BEG2 LEN4 ) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 358: Convertir Un Parámetro De Cadena De Texto En Un Valor Numérico

    ENT y finalizar la introducción con la tecla END Ejemplo: convertir el parámetro de cadena de texto QS11 en un parámetro numérico Q82 37 Q82 = TONUMB ( SRC_QS11 ) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 359: Comprobación De Un Parámetro De Cadena De Texto

    Ejemplo: buscar QS10 en el texto memorizado en el parámetro QS13. Iniciar la búsqueda a partir de la tercera posición 37 Q50 = INSTR ( SRC_QS10 SEA_QS13 BEG2 ) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 360: Calcular Longitud De Un Parámetro De Cadena De Texto

    Cerrar la expresión entre paréntesis con la tecla ENT y finalizar la introducción con la tecla END Ejemplo: calcular longitud desde QS15 37 Q52 = STRLEN ( SRC_QS15 ) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 361: Comparación Del Orden Secuencial Alfabético

    +1: el primer parámetro QS se encuentra alfabéticamente después del segundo parámetro Ejemplo: comparar el orden alfabético de QS12 y QS14 37 Q52 = STRCOMP ( SRC_QS12 SEA_QS14 ) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 362: Leer Parámetros De La Máquina

    KEY_QS: nombre de grupo (Key) del parámetro de máquina TAG_QS: nombre de objeto (entidad) del parámetro de máquina ATR_QS: nombre (atributo) del parámetro de máquina IDX: índice del parámetro de máquina HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 363 Asignar parámetro de string para entidad 16 DECLARE STRINGQS13 = "AXISDISPLAYORDER" Asignar parámetro de string para nombre de parámetro 17 QS1 = Seleccionar parámetro de máquina CFGREAD( KEY_QS11 TAG_QS12 ATR_QS13 IDX3 ) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 364 Asignar parámetro de cadena de texto para entidad 16 DECLARE STRINGQS13 = "POCKETOVERLAP" Asignar parámetro de cadena de texto para nombre de parámetro 17 Q50 = CFGREAD( KEY_QS11 TAG_QS12 ATR_QS13 ) Seleccionar parámetro de máquina HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 365: Parámetros Q Preasignados

    Q109 = 0 Eje Y Q109 = 1 Eje Z Q109 = 2 Eje U Q109 = 6 Eje V Q109 = 7 Eje W Q109 = 8 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 366 A Q114 se le asigna el valor actual de la longitud de la herramienta. El TNC memoriza la longitud activa de la herramienta también después de una interrupción de corriente. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 367: Coordenadas Después De La Palpación Durante La Ejecución Del Pgm

    Inclinación del plano de mecanizado con ángulos matemáticos; coordenadas calculadas por el TNC para ejes giratorios Coordenadas Valor del parámetro Eje A Q120 Eje B Q121 Eje C Q122 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 368: Programación De Ciclos

    Giro alrededor del eje B Q171 Giro alrededor del eje C Q172 Estado de la pieza Valor del parámetro Bien Q180 Precisa postmecanizado Q181 Rechazada Q182 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 369 Estado de la medición de htas. con TT Valor del parámetro Herramienta dentro de la tolerancia Q199 = 0,0 Herramienta desgastada (LTOL/RTOL Q199 = 1,0 sobrepasado) Herramienta rota (LBREAK/RBREAK Q199 = 2,0 sobrepasado) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 370: Ejemplos De Programación

    Calcular la posición angular en el plano 24 CYCL DEF 10.1 ROT+Q8 25 Q35 = (Q6 -Q5) / Q7 Calcular el paso angular 26 Q36 = Q5 Copiar el ángulo inicial HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 371 44 CYCL DEF 7.2 Y+0 45 L Z+Q12 R0 FMAX Llegada a la distancia de seguridad 46 LBL 0 Final del subprograma 47 END PGM ELLIPSE MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 372: Ejemplo: Cilindro Concavo Con Fresa Esférica

    18 FN 0: Q10 =+0 Anular la sobremedida 19 CALL LBL 10 Llamada al mecanizado 20 L Z+100 R0 FMAX M2 Retirar la herramienta, final del programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 373 Anular el desplazamiento del punto cero 50 CYCL DEF 7.1 X+0 51 CYCL DEF 7.2 Y+0 52 CYCL DEF 7.3 Z+0 53 LBL 0 Final del subprograma 54 END PGM ZYLIN HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 374: Ejemplo: Esfera Convexa Con Fresa Cilíndrica

    28 CYCL DEF 7.0 PUNTO CERO Desplazamiento del punto cero al centro de la esfera 29 CYCL DEF 7.1 X+Q1 30 CYCL DEF 7.2 Y+Q2 31 CYCL DEF 7.3 Z-Q16 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 375 55 CYCL DEF 7.1 X+0 56 CYCL DEF 7.2 Y+0 57 CYCL DEF 7.3 Z+0 58 LBL 0 Final del subprograma 59 END PGM ESFERA MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 377: Programar: Funciones Adicionales

    Programar: Funciones adicionales...

  • Página 378: Introducción De Funciones Auxiliares M Y Stop

    En los modos de funcionamiento Manual y Volante electrónico se introducen las funciones auxiliares por medio de la Softkey M. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 379 M: Programación de una interrupción en la ejecución del programa: pulsar la tecla STOP Introducir la función auxiliar M Ejemplo de frases NC 87 STOP M6 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 380: Funciones Auxiliares Para Control De La Ejecución Del Programa, Cabezal Y Refrigerante

    PARADA de la ejecución del programa ■ Refrigerante CONECTADO ■ Refrigerante DESCONECTADO ■ Cabezal CONECTADO en sentido horario refrigerante CONECTADO ■ Cabezal CONECT. en sentido antihorario refrigerante conectado ■ como M2 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 381: Funciones Adicionales Para Indicar Coordenadas

    El TNC indica los valores de coordenadas referidos al punto cero de la máquina. En la visualización de estados se conecta la visualización de coordenadas a REF , Información adicional: Visualizaciones del estado, página 80 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 382 Información adicional: Representar la pieza en bruto en el espacio de trabajo (opción #20), página 571 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 383 La función M130 sólo se permite si la función inclinar plano de mecanizado se encuentra activa. Funcionamiento M130 actúa por frases en rectas sin corrección del radio de la herramienta. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 384: Funciones Auxiliares Para El Comportamiento De La Trayectoria

    Llegada al punto 15 del contorno 16 L IY+0.5 ... R... F... M97 Mecanizado de pequeños escalones 15 y 16 17 L X... Y... Llegada al punto 17 del contorno HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 385: Mecanizado Completo De Esquinas Abiertas Del Contorno: M98

    Ejemplo de frases NC Sobrepasar sucesivamente los puntos 10, 11 y 12 del contorno: 10 L X... Y... RL F 11 L X... IY... M98 12 L IX+ ... HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 386: Factor De Avance Para Movimientos De Inserción

    Avance real (mm/min): 17 L X+20 Y+20 RL F500 M103 F20 18 L Y+50 19 L IZ-2.5 20 L IY+5 IZ-5 21 L IX+50 22 L Z+5 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 387: Avance En Milímetros/Vuelta Del Cabezal: M136

    TNC ajusta automáticamente el avance. Funcionamiento M136 se activa al inicio de la frase. M136 se anula programando M137 . HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 388: Avance En Arcos De Círculo

    Funcionamiento M109 y M110 actúan al principio de la frase. M109 y M110 se anulan con M111. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 389 Llamar con PGM CALL a otro programa se inclinan planos de mecanizado con el ciclo 19 o con la función PLANE M120 actúa al principio de la frase. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 390 Antes de la utilización de las siguientes funciones se debe cancelar M120 y la corrección del radio: Ciclo 32 Tolerancia ciclo 19 Plano de mecanizado Función PLANE M114 M128 FUNCIÓN TCPM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 391: Superposicionamiento Del Volante Durante La Ejecución Del Programa: M118 (Opción De Software Funciones Varias)

    ASCII. Funcionamiento El posicionamiento del volante se elimina programando de nuevo M118 sin introducción de coordenadas. M118 actúa al principio de la frase. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 392 M118 por lo menos el eje del cabezal con el margen de desplazamiento permitido (p. ej., M118 Z5) para seleccionar el eje VT en el volante. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 393: Retirada Del Contorno En Dirección Al Eje De La Herramienta: M140

    TNC desplaza el recorrido programado en marcha rápida. Funcionamiento M140 solo actúa en la frase NC en la que se programa M140. M140 actúa al principio de la frase. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 394 TNC ignora los valores superpuestos. De este modo, en máquinas con ejes de giro en la cabeza pueden originarse movimientos indeseados o colisiones. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 395: Suprimir La Supervisión Del Palpador M141

    M141 actúa sólo en desplazamientos con frases lineales. Funcionamiento M141 actúa sólo en las frases del programa, en las cuales se ha programado M141. M141 actúa al principio de la frase. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 396: Borrar El Giro Básico: M143

    M143 borra las entradas de las columnas SPA, SPB y SPC en la tablas de Presets, una nueva activación de las correspondientes líneas de preset no activa el giro básico borrado. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 397: Con Stop Nc Retirar Automáticamente La Herramienta Del Contorno: M148

    Funcionamiento M148 tiene efecto hasta que se desactiva la función con M149. M148 actúa al principio de la frase, M149 al final de la frase. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 398: Redondear Esquinas: M197

    Funcionamiento La función M197 actúa por frases y actúa únicamente en las esquinas exteriores. Frases de ejemplo de NC L X... Y... RL M197 DL0.876 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 399: Programación: Funciones Especiales

    Programación: Funciones especiales...

  • Página 400: Resumen Funciones Especiales

    En la ventana a la derecha, el TNC muestra las ayudas online para las funciones correspondientes. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 401: Menú Especificaciones Del Programa

    Definir un modelo regular de Véase el Manual mecanizado del usuario Programación de ciclos Seleccionar fichero de puntos Véase el Manual con posiciones de mecanizado del usuario Programación de ciclos HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 402: Menú Para La Definición De Diferentes Funciones En Lenguaje Conversacional

    Definir las funciones de cadenas página 354 de texto Definir un número de página 429 revoluciones pulsantes Definir el tiempo de espera página 431 Insertar comentario página 149 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 403: Gestión De Portaherramientas

    Los modelos de portaherramientas pueden estar compuestos por varios ficheros parciales. Si los ficheros parciales son incompletos, el control numérico emite un aviso de error. ¡Utilizar únicamente modelos de portaherramientas completos! HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 404: Parametrizar Modelos De Portaherramientas

    Si el modelo de portaherramientas no contiene vectores de transformación, denominaciones , puntos de comprobación y puntos de medición, al accionar el icono correspondiente la herramienta auxiliar ToolHolderWizard no ejecuta ninguna función. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 405 Pulsar la casilla de conmutación GENERAR FICHERO Dado el caso, reaccionar al feedback del control numérico Pulsar el icono FINALIZAR El control numérico cierra la herramienta auxiliar HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 406: Asignar Portaherramientas Parametrizados

    Pulsar la Softkey OK El control numérico incorpora en la en la columna CINEMÁTICA el nombre del portaherramientas seleccionado Abandonar la tabla de herramientas HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 407: Supresión Activa De Las Vibraciones

    Si se emplea la función ACC, en la tabla de herramientas TOOL.T se debe registrar, para la herramienta correspondiente, el número de cortes de herramienta CUT. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 408: Activar/Desactivar Acc

    80 Desactivar ACC: Ajustar la Softkey en OFF. Cuando está activada la función ACC, el TNC indica en la visualización de posición el símbolo HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 409: Mecanizado Con Ejes Paralelos U, V Y W

    Después de arrancar el TNC, generalmente está activada la configuración estándar. Antes de una modificación de la cinemática de la máquina hay que desactivar las funciones de ejes paralelos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 410: Function Paraxcomp Display

    Seleccionar el menú de funciones para la definición de diferentes funciones en lenguaje conversacional Seleccionar FUNCTION PARAX Seleccionar FUNCTION PARAXCOMP Seleccionar FUNCTION PARAXCOMP MOVE Definición del eje paralelo HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 411: Desactivar La Function Paraxcomp

    Seleccionar FUNCTION PARAXCOMP Seleccionar FUNCTION PARAXCOMP OFF Si solamente quiere desactivar las funciones de ejes paralelos para ejes paralelos individuales hay que indicar también este eje HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 412: Function Paraxmode

    „&“ se realiza en el sistema REF . Si la indicación de posición está ajustada al "valor nominal", no se muestra este movimiento. En su caso, cambiar la indicación de posición a "Valor REF". HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 413 Visualizar la barra de Softkeys con funciones especiales Seleccionar el menú de funciones para la definición de diferentes funciones en lenguaje conversacional Seleccionar FUNCTION PARAX Seleccionar FUNCTION PARAXMODE Seleccionar FUNCTION PARAXMODE OFF HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 414: Ejemplo Taladrar Con Eje W

    Restablecer la configuración de eje estándar 11 L Z+0 W+0 R0 FMAX M91 Resetear el eje principal y el eje auxiliar 12 L M30 13 END PGM PAR MM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 415: Funciones Del Fichero

    FILE Borrar fichero: Indicar los nombres DELETE de la ruta del fichero a borrar HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 416: Definir La Transformación De Coordenadas

    Fijar punto de referencia o de un preset desde la tabla de presets. Los valores incrementales siempre se refieren al último punto cero válido – puede que éste ya haya sido desplazado. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 417: Trans Datum Table

    SEL TABLE en el programa NC o la tabla de puntos cero seleccionada con estado M en el modo de funcionamiento de Ejecución continua del programa o Ejecución del programa frase a frase. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 418: Trans Datum Reset

    Seleccionar transformaciones Seleccionar el desplazamiento del punto cero TRANS DATUM Seleccionar la Softkey ANULAR DESPLAZAMIENTO DE PUNTO Seleccionar ANULACIÓN DESPLAZAM. PUNTO CERO HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 419: Crear Ficheros De Texto

    Cursor a la pág. sig. de la pantalla Cursor a la página anterior de la pantalla Cursor al principio del fichero Cursor al final del fichero HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 420: Edición De Textos

    Softkey Función Borrar y memorizar una línea Borrar y memorizar una palabra Borrar y memorizar el signo Añadir la línea o palabra después de haberse borrado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 421 Pulsar la Softkey ADJUNTAR EL ARCHIVO. El TNC visualiza el diálogo Nombre del fichero = Introducir el camino de búsqueda y el nombre del fichero que se quiere añadir HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 422: Buscar Partes De Un Texto

    TNC muestra el diálogo Buscar texto: Introducir el texto que se busca Buscar texto: pulsar la Softkey BUSCAR Salir de la función de búsqueda: Pulsar la softkey FIN HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 423: Tabla De Libre Definición

    TNC:\system \proto. Tan pronto como haya creado una tabla nueva, su modelo se ofrecerá asimismo en la ventana de selección para los modelos de tabla. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 424: Modificar El Formato De Tablas

    Valor con el que se preasignan los campos en esta columna Anchura Anchura de la columna (número de caracteres) Clave primaria Primera columna de tabla Denominación Diálogo según idioma columna según idioma HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 425 Finalizar la edición de la estructuración Pulsar la Softkey OK. El TNC cierra el formulario del editor e incorpora las modificaciones. Pulsando la Softkey CANCELACIÓN, se cancelan todas las modificaciones HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 426: Cambiar Entre Vista De Tabla Y Vista De Formulario

    última tabla que se ha abierto. La tabla que se abre debe tener la extensión .TAB Ejemplo: Abrir la tabla TAB1.TAB, memorizada en el directorio TNC:\DIR1 56 FN 26: TABOPEN TNC:\DIR1\TAB1.TAB HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 427 Q5, Q6 y Q7 . 53 Q5 = 3.75 54 Q6 = -5 55 Q7 = 7.5 56 FN 27: TABWRITE 5 / "RADIO, PROF.,D" = Q5 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 428: Fn 28: Tabread - Leer Tabla De Libre Definición

    ¡Esta función solo se puede emplear de acuerdo con el constructor de la máquina! Softkey Función Tras la modificación de la versión del software del control numérico, adaptar el formato de las tablas existentes HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 429: Número De Revoluciones Pulsantes Function S-Pulse

    El número de revoluciones se mantiene hasta que la curva senoidal de la función FUNCTION S-PULSE vuelva a estar por debajo del número de revoluciones máximo. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 430: Resetear El Número De Revoluciones Pulsantes

    Visualizar la barra de Softkeys con funciones especiales Seleccionar el menú de funciones para la definición de diferentes funciones en lenguaje conversacional Seleccionar la Softkey FUNCTION SPINDLE Seleccionar la Softkey RESET SPINDLE-PULSE HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 431: Tiempo De Espera Function Feed Dwell

    Seleccionar la Softkey FUNCTION FEED Seleccionar la Softkey FEED DWELL Definir la duración del intervalo de espera D-TIME Definir la duración del intervalo de arranque de viruta D-TIME HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 432: Resetear El Tiempo De Espera

    También se puede resetear el tiempo de espera introduciendo 0 en D-TIME En un final de programa, el TNC resetea la función FUNCTION FEED DWELL automáticamente. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 433: Programar: Mecanizadoen Múltiples Ejes

    Programar: Mecanizadoen múltiples ejes...

  • Página 434: Funciones Para El Mecanizado Multieje

    Determinar el comportamiento del TNC durante el posicionamiento de ejes giratorios M138 Selección de ejes basculantes M144 Calcular cinemática de la máquina Frases LN Corrección tridimensional de la herramienta HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 435: Introducción

    Reflejar un eje rotativo con el ciclo 8 refleja únicamente los movimientos del eje, no los ángulos definidos en las funciones PLANE. De este modo se modifica el posicionamiento de los ejes. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 436 M138, el control numérico pone el valor 0. El TNC soporta el basculamiento del plano de mecanizado únicamente con el eje del cabezal Z. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 437 El control numérico pone la softkey en azul y muestra una representación animada de la función PLANE seleccionada. Softkey Función Conectar la animación Modo de animación conectado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 438: Definir Función Plane

    En el modo Recorrido restante (ISTRW y REFRW), el TNC muestra, al inclinar (modo MOVE o TURN) en el eje giratorio, el recorrido hasta la posición final definida (o calculada) del eje giratorio. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 439: Resetear La Función Plane

    El giro en el modo de funcionamiento Funcionamiento manual se desactiva mediante el menú 3D ROT. Información adicional: Activación manual de la inclinación, página 551 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 440: Definir El Plano De Mecanizado Mediante Ángulo

    ángulo espacial. Descripción de parámetros para el comportamiento del posicionamiento. Información adicional: Determinar el comportamiento de posicionamiento de la función PLANE, página 453 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 441 A: giro sobre el eje X spatial B: giro sobre el eje Y spatial C: giro sobre el eje Z Frase NC 5 PLANE SPATIAL SPA+27 SPB+0 SPC +45 ..HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 442: Definir El Plano De Mecanizado Mediante El Ángulo

    Z, Z en eje de la herramienta Y). Rango de introducción de -360° a +360°. Continuar con las propiedades de posicionamiento Información adicional: Determinar el comportamiento de posicionamiento de la función PLANE, página 453 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 443 Antes de la programación deberá tenerse en cuenta Descripción de parámetros para el comportamiento del posicionamiento. Información adicional: Determinar el comportamiento de posicionamiento de la función PLANE, página 453 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 444 Continuar con las propiedades de posicionamiento Información adicional: Determinar el comportamiento de posicionamiento de la función PLANE, página 453 Frase NC 5 PLANE EULER EULPR45 EULNU20 EULROT22 ..HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 445 X rotado con el ángulo de precesión EULROT Ángulo de rotación: ángulo que describe el giro del plano de mecanizado inclinado alrededor del eje Z inclinado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 446: Definir El Plano De Mecanizado Mediante Dos

    Ud., los vectores normales correspondientes. Descripción de parámetros para el comportamiento del posicionamiento. Información adicional: Determinar el comportamiento de posicionamiento de la función PLANE, página 453 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 447 5 PLANE VECTOR BX0.8 BY-0.4 BZ-0.42 NX0.2 NY0.2 NZ0.92 .. Abreviaturas utilizadas Abreviatura Significado VECTOR Inglés vector = vector BX, BY, BZ Vector Base: componente X, NX, NY, NZ Vector Normal: componente X, HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 448: Definir El Plano De Mecanizado Mediante Tres

    TNC no modifica la posición del punto cero activo. Descripción de parámetros para el comportamiento del posicionamiento. Información adicional: Determinar el comportamiento de posicionamiento de la función PLANE, página 453 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 449 PLANE, página 453 Frase NC 5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20 P3X +0 P3Y+41 P3Z+32.5 ..Abreviaturas utilizadas Abreviatura Significado POINTS Inglés points = puntos HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 450: Definir El Plano De Mecanizado Mediante Un Único Ángulo Espacial Incremental: Plane Relative

    PLANE, página 453 Abreviaturas utilizadas Abreviatura Significado RELATIV Inglés relative = referido a Frase NC 5 PLANE RELATIV SPB-45 ..HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 451: Plano De Mecanizado Mediante Ángulo Del Eje

    PLANE AXIAL. Descripción de parámetros para el comportamiento del posicionamiento. Información adicional: Determinar el comportamiento de posicionamiento de la función PLANE, página 453 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 452 Continuar con las propiedades de posicionamiento Información adicional: Determinar el comportamiento de posicionamiento de la función PLANE, página 453 Abreviaturas utilizadas Abreviatura Significado AXIAL Inglés axial = en forma de eje HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 453: Determinar El Comportamiento De Posicionamiento De La Función Plane

    ¿están aún los dos parámetros descritos a continuación Distancia del punto de giro del extremo de la herramienta y Avance?? F= a definir. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 454 TNC entrada. MB MAX retira la herramienta antes del proceso de hasta justo delante del interruptor final de software HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 455 Definir y activar la función PLANE 14 L A+Q120 C+Q122 F2000 Posicionar el eje basculante con los valores calculados por el Definir el mecanizado en el plano inclinado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 456 TNC escoge esta 4 Si ninguna de las dos soluciones está dentro del campo de desplazamiento, el TNC emite el aviso de error Ángulo no permitido HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 457 Si se utiliza la función TABLE ROT en combinación con un giro básico y un ángulo de inclinación 0, el TNC inclina la mesa según el ángulo definido en el giro básico. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 458: Bascular El Plano De Mecanizado Sin Ejes De Giro

    PLANE SPATIAL SPA+0 SPB-90 SPC+0 STAY El ángulo de basculamiento debe adaptarse exactamente al ángulo de la herramienta, de lo contrario el TNC emite un mensaje de error. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 459: Fresado Frontal Mediante Desplazamiento Incremental De Un Eje Rotativo

    Definir y activar la función PLANE F1000 14 M128 Activar M128 15 L IB-17 F1000 Ajustar ángulo de fresado Definir el mecanizado en el plano inclinado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 460: Frenado Inclinado En El Plano Inclinado

    Activar M128 15 LN X+31.737 Y+21,954 Z+33,165 NX+0,3 NY+0 NZ Ajustar ángulo de fresado mediante vector normal +0,9539 F1000 M3 Definir el mecanizado en el plano inclinado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 461: Funciones Adicionales Para Ejes De Giro

    M116 se activa en el plano de mecanizado. Con M117 se anula M116. M116 también deja de actuar al final del programa. M126 actúa al principio de la frase. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 462: Desplazamiento Optimizado De Los Ejes Giratorios

    10° +20° 10° 340° -30° Funcionamiento M126 actúa al principio de la frase. M126 se anula con M127; al final del programa deja de actuar M126. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 463: Reducir La Visualización Del Eje Giratorio A Un Valor Por Debajo De 360°: M94

    C al valor programado: L C+180 FMAX M94 Funcionamiento M94 solo actúa en la frase en la que se programa. M94 actúa al principio de la frase. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 464: La Posición De La Punta De La Herramienta Se Mantiene Al Posicionar Los Ejes Basculantes (Tcpm)

    La longitud de la herramienta debe referirse al centro de la esfera de la fresa esférica Cuando está activado M128, el TNC indica en la visualización del estado el símbolo TCPM. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 465 TNC también cancela M128. Ejemplo de frases NC Realizar movimientos de compensación del radio con un avance de 1000 mm/min: L X+0 Y+38.5 IB-15 RL F125 M128 F1000 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 466 TNC emite un mensaje de error e interrumpe la ejecución del programa. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 467: Elección De Ejes Basculantes: M138

    M138 se anula programando de nuevo M138 sin indicar ejes basculantes. Ejemplo de frases NC Para las funciones citadas anteriormente solo se tiene en cuenta el eje basculante C: L Z+100 R0 FMAX M138 C HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 468: Consideración De La Cinemática De La Máquina En Posiciones Real/Nominal Al Final De La Frase: M144

    ésta en la descripción de la cinemática. El fabricante de la máquina fija el modo de activación en los modos de funcionamiento automático y manual. Rogamos consulte el manual de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 469: Definir La Function Tcpm

    Forma de interpolación entre la posición de inicio y final: PATHCTRL AXIS / PATHCTRL VECTOR Definir la FUNCTION TCPM Seleccionar funciones especiales Seleccionar ayudas de programación Seleccionar la función FUNCTION TCPM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 470: Forma De Actuación Del Avance Programado

    AXIS SPAT determina que el TNC interprete las coordenadas programadas de ejes de giro como ángulo espacial HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 471 20 L A+0 B+45 C+0 F MAX Ajustar la orientación de la herramienta a B+45 grados (ángulo espacial). Definir el ángulo espacial A y C con 0 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 472: Tipo De Interpolación Entre La Posición Inicial Y Final

    14 FUNCTION TCPM F TCP AXIS POS PATHCTRL VECTOR El extremo de la herramienta y el vector de dirección de la herramienta se mueven en un plano HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 473: Anular Function Tcpm

    PLANE esté inactiva. Si es necesario, ejecutar PLANE RESET antes de FUNCTION RESET TCPM. Ejemplo de frases NC 25 FUNCTION RESETTCPM Anular FUNCTION TCPM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 474: Corrección De Herramienta Tridimensional

    (corrección de radio tridimensional con definición de la orientación de la hta.). El arranque de viruta se realiza primero con la superficie cilíndrica de la hta. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 475: Definición De Un Vector Normalizado

    (N.º 201302) se determina si el sistema CAM ha corregido la longitud de la hta. mediante el centro de la bola PT o mediante el polo sur de la bola PSP (véase la figura). HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 476: Formas De Herramienta Permitidas

    Recta con corrección 3D X, Y, Z: Coordenadas corregidas del punto final de la recta NX, NY, NZ: Componentes de la normal a la superficie Avance Función auxiliar HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 477: Face Milling: Corrección 3D Con Tcpm

    180° de la mesa. Rogamos presten atención al peligro de colisión del cabezal con la pieza o con el medio de sujeción. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 478: Peripheral Milling: Corrección Del Radio 3D Con Tcpm Y Corrección Del Radio (Rl/Rr)

    Tener en cuenta que el TNC realiza una corrección superior a los valores delta definidos. Un radio de herramienta R definido en la tabla de herramientas no influye en la corrección. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 479 Coordenadas corregidas del punto final de la recta B, C: Coordenadas de los ejes giratorios para la orientación de la hta. Corrección de radio Avance Función auxiliar HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 481: Programación: Gestión De Palets

    Programación: Gestión de palets...

  • Página 482: Utilización

    NC con la ayuda del ciclo 7 . PRESET: El registro es necesario únicamente cuando se emplean diferentes puntos cero. Indicar el número de preset que se precisa. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 483 NC, sujeciones individuales o para palets completos. Tampoco se mecanizarán las líneas no bloqueadas (p. ej., PGM) de un palet bloqueado. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 484 Clasificar u ocultar columnas de tabla Editar campo actual Clasificar por el contenido de columna Funciones adicionales p. ej., Guardar Abrir diálogo para la selección de la ruta del fichero HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 485 TIPO y MOSTRAR .P Seleccionar la tabla de palets con las teclas cursoras, confirmar con la tecla ENT Ejecutar tabla de palets: pulsar la tecla NC-START HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 486 Ahora se puede pasar página en el programa con las teclas cursoras Volver a la tabla de palets: Pulsar de la Softkey END PGM PAL HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 487: Funcionamiento Manual Y Ajuste

    Funcionamiento manual y ajuste...
  • Página 488 El TNC está listo para el funcionamiento inmediatamente después de ser conectado. Ahora el TNC está preparado para funcionar y se encuentra en el modo de funcionamiento Manual HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 489 Si una de las dos funciones anteriormente activas está activa, la tecla NC-START no tiene ninguna función. El TNC emite el correspondiente aviso de error. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 490: Desconexión

    Tras pulsar la Softkey ARRANCAR DE NUEVO el control numérico vuelve a arrancar. Asimismo, la desconexión durante el reinicio puede ocasionar pérdidas de datos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 491: Desplazamiento De Los Ejes De La Máquina

    Revoluciones S, avance F y función auxiliar M, página 503 Cuando en la máquina está activa una orden de desplazamiento, el control numérico muestra el símbolo STIB (Control en funcionamiento). HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 492: Posicionamiento Por Incrementos

    Pulsar la tecla de dirección de los ejes: Posicionar tantas veces como se desee El valor más alto que puede ser introducido para una profundización es de 10 mm. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 493: Desplazamiento Con Volantes Electrónicos

    El TNC muestra este estado en la pantalla del TNC mediante una ventana superpuesta. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 494 16 Volante 17 Potenciómetro del número de revoluciones del cabezal 18 Potenciómetro del avance 19 Conexión de cable, no para el volante por radio HR 550 FS HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 495 Estando activa la función, el TNC indica adicionalmente el incremento de desplazamiento activo. 14 Carátula de softkeys: selección de diversas funciones, descripción en las siguientes secciones HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 496 Antes de cada utilización hay que controlar si esta activo el volante correspondiente a su máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 497 Para la puesta en marcha y la configuración, en el modo de funcionamiento MOD, se dispone de una función correspondiente. Información adicional: Configurar el volante por radio HR 550 FS, página 620 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 498 (solo cuando la cota incremental no esté activada). Sensibilidades posibles: 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20 [mm/ vuelta ó Grados/vuelta] HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 499 Softkeys para la selección de potenciómetros en el display del volante Pulsar la Softkey KBD para activar los potenciómetros en el teclado de control de la máquina HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 500 TNC aumenta el paso de contaje según el factor 10. Pulsando adicionalmente la tecla CTRL se aumenta el paso de visualización a 1000 Activar la nueva velocidad S con la tecla NC-START HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 501 Seleccionar mediante las softkeys del volante el modo de funcionamiento deseado MAN: Modo manual MDI: Posicionamiento manual SGL: Ejecución del programa frase a frase RUN: Ejecución continua del programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 502 Información adicional: Reentrada al contorno, página 588 Conexión y desconexión de la función Inclinación del plano de mecanizado (Softkeys del volante MOP y luego 3D) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 503: Revoluciones S, Avance F Y Función Auxiliar M

    Con 3D ROT activo se muestra el avance de la trayectoria con el movimiento de varios ejes Con 3D ROT inactivo, la indicación del avance permanece vacía cuando varios ejes se mueven simultáneamente HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 504: Modificar El Número De Revoluciones Del Cabezal Y El Avance

    Seleccionar el modo de funcionamiento Funcionamiento manual Seguir conmutando a la última barra de Softkeys Activar/desactivar la limitación de avance HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 505: Concepto De Seguridad Opcional (Seguridad Funcional Fs)

    Este capítulo contiene explicaciones para las funciones adicionalmente existentes en un TNC con Seguridad Funcional. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 506: Definiciones

    Safety-limited-speed: limitación segura de la velocidad. Evita que con la puerta de protección abierta se puedan sobrepasar limitaciones de velocidad definidas. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 507: Comprobar Las Posiciones Del Eje

    Si es necesario, preposicionar los ejes manualmente. El fabricante de su máquina determina el lugar de la posición de comprobación. Rogamos consulte el manual de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 508 El modo de funcionamiento SOM_1 está activo Modo de funcionamiento SOM_2 esta activo Modo de funcionamiento SOM_3 esta activo Modo de funcionamiento SOM_4 esta activo HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 509: Gestión Del Punto De Referencia Con La Tabla De Presets

    Por motivos de seguridad solo pueden insertarse nuevas líneas al final de la tabla de presets. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 510: Memorizar Puntos De Referencia En La Tabla De Presets

    último lugar mediante las teclas de eje o por Softkey. Si el punto de referencia fijado manualmente está activo, el TNC muestra en la visualización de estado el texto PR MAN(0). HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 511 Con la visualización en pulgadas activa: introducir el valor en pulgadas, el TNC convierte internamente el valor introducido en HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 512 Con la visualización en pulgadas activa: introducir el valor en pulgadas, el TNC convierte internamente el valor introducido en mm HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 513 - en todas las columnas (2ª barra de Softkeys) Insertar líneas individuales al final de la tabla (2ª barra de Softkeys) Borrar líneas individuales al final de la tabla (2ª barra de Softkeys) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 514 Pulsar la Softkey BLOQUEAR/ DESBLOQ. CONTRASEÑA Introducir contraseña en la ventana superpuesta Confirmar con la Softkey OK o con la tecla ENT: El TNC escribe ### en la columna LOCKED. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 515 Pulsar la Softkey BLOQUEAR/ DESBLOQ. CONTRASEÑA Introducir contraseña en la ventana superpuesta Confirmar con la Softkey OK o con la tecla ENT: El TNC anula la protección contra escritura. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 516: Activar Punto De Referencia

    247 . En el ciclo 247 , definir el número del punto de referencia que se desea activar. Más información: Manual de instrucciones Programación de ciclos HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 517: Fijar Punto De Referencia Sin Palpador 3D

    3D (opción #17), página 539 Preparación Ajustar y centrar la pieza Introducir la herramienta cero con radio conocido Asegurar que el TNC visualiza las posiciones reales HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 518: Fijar Un Punto De Referencia Con Fresa De Mango

    El punto de referencia que está encima de las teclas de eje lo guarda el TNC automáticamente en la línea 0 de la tabla de presets. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 519: Utilizar Las Funciones De Palpación Con Palpadores Mecánicos O Relojes Comparadores

    Información adicional: Escribir en la tabla de presets los valores de medición de los ciclos de palpación, página 526 Finalizar la función de palpación: Pulsar tecla FIN: HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 520: Emplear Palpador 3D

    Véase el palpador Manual del usuario Programación de ciclos Se encontrará más información sobre la tabla de palpadores en el Manual de instrucciones Programación de ciclos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 521: Funciones En Ciclos Del Palpador

    Z en X+). Todos los demás ángulos de palpación resultan del número de puntos de palpación HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 522 Al realizar el posicionamiento previo, prestar atención al ángulo inicial para el primer proceso de palpación (en 0º el TNC palpa en dirección del eje principal positiva). HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 523: Seleccionar El Ciclo Del Palpador

    Únicamente se puede posicionar el cursor en los campos que son editables. Los campos no editables se representan en color gris. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 524: Registrar Los Valores De Medida De Los Ciclos De Palpación

    TCHPRMAN.TXT para cada ciclo de medición, copiando o renombrando. El constructor de la máquina determina el formato y el contenido del fichero TCHPRMAN.TXT. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 525: Escribir En Una Tabla De Puntos Cero Los Valores De Medición De Los Ciclos De Palpación

    Número en tabla = Pulsar la Softkey INTRODUC. TABLA PTOS.CERO. El TNC guarda el punto cero con el número introducido en la tabla de puntos cero indicada HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 526: Escribir En La Tabla De Presets Los Valores De Medición De Los Ciclos De Palpación

    Si, debido a un bloqueo, no es posible una escritura de la línea de tabla, el control numérico mostrará un aviso. Pero la función de palpación no se interrumpe. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 527: Introducción

    Determinar el radio y el decalaje del centro con un vástago o mandril de calibración Determinar el radio y el decalaje del centro con una esfera de calibración HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 528: Calibración De La Longitud Activa

    Pulsar la Softkey OK para incorporar los valores Pulsar la Softkey INTERRUP. para finalizar la función de calibración. El TNC protocoliza el proceso de calibración en el fichero TCHPRMAN. html. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 529: Calibración Del Radio Activo Y Ajuste De La Desviación Del Palpador

    180° el palpador y ejecuta otra rutina de palpación. Mediante la medición compensada se determina, además del radio, la desviación del centro (CAL_OF in tchprobe.tp). HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 530 Para determinar el desplazamiento de centros de la bola de palpador, el TNC debe estar preparado por el fabricante de la máquina. Rogamos consulte el manual de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 531 Para determinar el desplazamiento de centros de la bola de palpador, el TNC debe estar preparado por el fabricante de la máquina. Rogamos consulte el manual de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 532 Para determinar el desplazamiento de centros de la bola de palpador, el TNC debe estar preparado por el fabricante de la máquina. Rogamos consulte el manual de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 533: Visualización De Los Valores Calibrados

    Automático o en modo de funcionamiento Funcionamiento manual. Se encontrará más información sobre la tabla de palpadores en el Manual de instrucciones Programación de ciclos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 534: Compensar La Posición Oblicua De La Pieza Con Palpador 3D

    También se puede activar un giro básico sin palpar una herramienta. Para ello, introduzca un valor en el menú de giro básico y pulse la Softkey FIJAR GIRO BÁSICO. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 535 C_OFFS con un eje C. Dado el caso, se puede cambiar la vista en la tabla de presets con la softkey BASIS-TRANSFORM./ OFFSET, para visualizar dicha columna. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 536: Visualización Del Giro Básico

    Con la introducción opcional de un ángulo de referencia se puede definir la alineación nominal del plano palpado. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 537 Finalizar la función de palpación: Pulsar la Softkey El TNC memoriza el giro básico 3D en las columnas SPA, SPB y SPC de la tabla de presets. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 538 Seleccionar función de palpación: Pulsar la Softkey PALPAR PL En todos los ángulos introducir 0 Pulsar la Softkey DETERMIN. GIRO BASICO Finalizar la función de palpación: Pulsar la Softkey HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 539: Poner Punto De Referencia Con Palpador 3D

    Finalizar la función de palpación: Pulsar la Softkey HEIDENHAIN solo garantiza la función de los ciclos de sistemas de palpación si se utilizan sistemas de palpación de HEIDENHAIN. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 540: Esquina Como Punto De Referencia

    Softkeys ROT 1 y ROT 2 dejarán de visualizarse. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 541: Punto Central Del Círculo Como Punto De Referencia

    Los resultados son más precisos si se obtienen círculos con cuatro puntos de palpación. Si es posible, el palpador debe posicionarse siempre previamente lo más centrado posible. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 542 Finalizar la función de palpación: Pulsar la Softkey Después de la palpación, el TNC visualiza en pantalla las coordenadas actuales del punto central y el radio del círculo. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 543 Información adicional: Escribir en la tabla de presets los valores de medición de los ciclos de palpación, página 526 Finalizar la función de palpación: Pulsar la Softkey HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 544: Eje Central Como Punto De Referencia

    Si se quiere memorizar la posición hallada en el eje principal y en el eje secundario, esto puede ser necesario. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 545: Medir Las Piezas Con El Palpador 3D

    Determinar las coordenadas del punto de esquina. Información adicional: Esquina como punto de referencia , página 540 El TNC indica las coordenadas de la esquina palpada como punto de referencia. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 546 ángulo entre el eje de referencia angular y una arista de la pieza o el ángulo entre dos aristas El ángulo medido se visualiza hasta un valor máx. de 90°. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 547 ángulo de giro Eliminar el giro básico o volver a reproducir el giro básico original: Fijar el ángulo de giro al valor anotado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 548: Aplicación Y Funcionamiento

    Las funciones del TNC para la Inclinación del plano de mecanizado son transformaciones de coordenadas. Para ello, el plano de mecanizado siempre está perpendicular a la dirección del eje de la hta. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 549 (corrección 3D de la longitud de la herramienta) El TNC soporta el basculamiento del plano de mecanizado únicamente con el eje del cabezal Z HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 550: Realizar Aproximación A Los Puntos De Referencia En Ejes Basculantes

    La función Aceptar posición real no está permitida si está activada la función Inclinar plano de mecanizado No se pueden realizar posicionamientos de PLC (determinados por el constructor de la máquina) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 551: Activación Manual De La Inclinación

    Aunque el diálogo 3D-ROT en el modo de funcionamiento Funcionamiento manual esté en activo, funciona correctamente el reset de la inclinación del plano de trabajo (PLANE RESET) con una transformación básica activa. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 552: Fijar La Dirección Del Eje De La Herramienta Como Dirección De Mecanizado Activa

    Esta función también se encuentra disponible cuando interrumpe la ejecución del programa y desea desplazar los ejes manualmente. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 553: Fijación Del Punto De Referencia En Un Sistema Inclinado

    (posiciones reales) concuerdan con los ángulos de inclinación definidos por el usuario. ¡Atención: Peligro de colisión! Fijar el punto de referencia básicamente siempre en los tres ejes principales. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 555: Posicionamiento Manual

    Posicionamiento manual...

  • Página 556: Programar Y Procesar Mecanizados Simples

    El gráfico de la ejecución del programa Seleccionar el modo de funcionamiento Posicionam. con introd. manual. Programar a voluntad el fichero $MDI Iniciar la ejecución del programa: pulsar la tecla NC-START HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 557 6 L Z+200 R0 FMAX M2 Retirar la herramienta 7 END PGM $MDI MM Final del programa Función de recta: Información adicional: Recta L, página 231 Ciclo TALADRADO: HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 558 ángulo de giro anotado p. ej.,L C +2.561 F50 Finalizar la introducción del número Pulsar la tecla NC-START: Se anula la inclinación mediante el giro de la mesa giratoria HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 559 $MDI, p. ej.,TALADRO Seleccionar la Softkey OK Salir de la gestión de ficheros: Softkey FIN Información adicional: Copiar fichero individual, página 126 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 561: Test Y Ejecución Del Programa

    Test y ejecución del programa...

  • Página 562: Aplicación

    Las Softkeys GRAFICO + PROGRAMA y GRAFICOS están en gris. El gráfico de líneas en el modo de funcionamiento Programar funciona también sin la opción #20. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 563: Velocidad Del Ajustar Los Tests De Programa

    Seleccionar las funciones para ajustar la velocidad de simulación Seleccionar la función deseada mediante Softkey, p. ej., Aumentar escalonadamente la velocidad de simulación HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 564: Resumen: Vistas

    Mediante la simulación de una fuente de luz, el TNC genera condiciones realísticas de luz y sombra. Pulsar la Softkey Representación 3D HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 565 Si únicamente se hace doble clic con la tecla derecha del ratón, se mantiene el ángulo de rotación. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 566 Si el postprocesador ha entregado puntos incorrectamente, aparecerán marcas del mecanizado. El TNC representa los movimientos de desplazamiento en marcha rápida en rojo. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 567: Vista En Planta

    Seleccionar la representación en 3 planos en los modos de funcionamiento Ejecución del programa frase por frase y Ejecución continua del programa: Pulsar la Softkey GRAFICOS Pulsar la Softkey REPRESENTACIÓN EN 3 PLANOS HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 568 Disponer los planos de corte en el ajuste básico: Seleccionar la función para a volver a disponer el plano de corte HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 569: Repetición De La Simulación Gráfica

    Softkey Función Ejecución continua del programa / Ejecución del programa frase a frase Test del programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 570: Determinar El Tiempo De Mecanizado

    Softkey Funciones del cronómetro Memorizar el tiempo visualizado Visualizar la suma de los tiempos memorizados y visualizados Borrar el tiempo visualizado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 571: Representar La Pieza En Bruto En El Espacio De Trabajo

    CYLINDER, se representa un cubo como pieza en bruto en el espacio de trabajo. Utilizando BLK FORM ROTATION, no se representa ninguna pieza en bruto en el espacio de trabajo. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 572: Funciones Para La Visualización Del Programa

    Para pasar una página hacia atrás en el programa Para pasar una página hacia delante en el programa Seleccionar inicio del programa Seleccionar final del programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 573: Test Del Programa

    Test del programa por frases Interrupción del test en cualquier bloque Saltar frases Funciones para la representación gráfica cálculo del tiempo de mecanizado Visualización adicional de estados HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 574 Test de programa, que simule exactamente el comportamiento de la máquina. Rogamos consulte el manual de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 575 Seleccionar el modo de funcionamiento Test del programa Visualizar la gestión de ficheros con la tecla PGM MGT y seleccionar el fichero que se quiere verificar HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 576 Seleccionar otra frase con las teclas cursoras o con la tecla GOTO Realizar modificaciones en el programa Seleccionar un nuevo programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 577: Ejecución Del Programa

    Editar la tabla de herramientas TOOL.T Comprobación y modificación de parámetros Q Superposición de posicionamientos del volante Funciones para la representación gráfica Visualización adicional de estados HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 578: Ejecutar Programa De Mecanizado

    Iniciar el programa de mecanizado con la tecla NC-START Ejecución del programa frase a frase Iniciar individualmente cada frase del programa de mecanizado con la tecla NC-START HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 579: Interrumpir El Mecanizado

    La función auxiliar M6 puede asimismo originar una interrupción de la ejecución del programa. El alcance funcional de la función auxiliar lo fija el fabricante de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 580 En la indicación de estado, el control numérico muestra el símbolo para el estado inactivo, finalizado Las acciones, tales como p. ej. un cambio de modo de funcionamiento, vuelven a ser posibles HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 581: Desplazamiento De Los Ejes De La Máquina Durante Una Interrupción

    En algunas máquinas hay que pulsar, después de la Softkey OPERACION MANUAL, la tecla NC-START para activar las teclas de dirección del eje. Rogamos consulte el manual de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 582: Continuar La Ejecución Del Programa Después De Una Interrupción

    Mantener pulsada dos segundos la tecla END, el TNC realiza un arranque rápido Eliminar la causa del error Arrancar de nuevo Si el error se repite, anótelo y avise al servicio técnico. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 583: Retirar Hta. Tras Una Interrupción De La Corriente

    El TNC preselecciona automáticamente el modo de desplazamiento y los parámetros correspondientes. Si no se ha preseleccionado correctamente el modo de desplazamiento o los parámetros, éstos se pueden ajustar manualmente. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 584 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 585 Inicializar la máquina: el caso necesario, sobrepasar por los puntos de referencia Crear el estado deseado de la máquina: en caso necesario, reponer el plano de mecanizado inclinado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 586: Entrada Cualquiera Al Programa (Proceso Desde Una Frase)

    Esto es válido también, si solo se ha modificado la longitud de la herramienta. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 587 TNC realiza un reset de la función M126 (desplazamiento ejes giratorios con recorrido optimizado) En estos casos hay que entrar siempre con la función Proceso hasta una frase. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 588: Reentrada Al Contorno

    Softkeys X, Z etc. y activarlas correspondientemente con la tecla NC-START Proseguir el mecanizado: Pulsar la tecla NC-START HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 589: Arranque Automático Del Programa

    Hora (hrs:min:seg): Hora en la cual debe iniciarse el programa Fecha (DD.MM.AAAA): Fecha en la cual debe iniciarse el programa A fin de activar el inicio: Pulsar la Softkey OK HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 590: Saltar Frases

    Borrar signo "/" En el modo de funcionamiento Programar, seleccionar la frase en la que se debe borrar el signo que debe desaparecer Seleccionar la Softkey ELIMINAR HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 591: Parada Programada En La Ejecución Del Programa

    M1: colocar la Softkey en OFF Interrupción de la Ejecución del programa o Test del programa en frases con M1: colocar la Softkey en ON HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 593: Funciones Mod

    Funciones MOD...

  • Página 594: Función Mod

    Con la tecla ENT se selecciona un ajuste. Si no se desea modificar el ajuste, se cierra la ventana con la tecla END. Abandonar funciones MOD Finalizar la función MOD: Pulsar Softkey FINAL o tecla END HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 595: Resumen Funciones Mod

    Red: Configuración IP Funciones de diagnóstico Bus Diagnóstico Diagnosis del accionamiento Información HeROS Informaciones generales Versión de software Información FCL Información acerca de la licencia Tiempos de máquina HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 596: Ajustes Gráficos

    HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 597: Ajustes De Máquina

    Seleccione en el menú MOD el grupo Ajustes de máquina Seleccionar el menú Acceso externo Poner la Softkey ACCESO EXTERNO ON/OFF en OFF Pulsar la Softkey OK HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 598: Introducir Límites Del Desplazamiento

    La zona de protección se puede desconectar únicamente borrando todos los valores o pulsando la Softkey VACIAR TODO. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 599: Fichero De Aplicación De La Herramienta

    Para la comprobación de su pieza, preste atención a que haya seleccionado la cinemática correcta en el test de programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 600: Ajustes Del Sistema

    Pulsar la Softkey LOCAL/NTP, a fin de seleccionar la entrada Sincronizar hora mediante servidor NTP Introducir el nombre del Host o la URL de un servidor NTP Pulsar la Softkey AÑADIR. Pulsar la Softkey OK HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 601: Seleccionar Visualización De Posición

    Con la función MOD Visualización 2 de posiciones se selecciona la visualización de posiciones en la visualización del estado añadida. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 602: Seleccionar Sistema De Medida

    Tiempo de funcionamiento en ejecución ejecución de desde la puesta en marcha programa El fabricante de la máquina puede visualizar otros tiempos adicionales. Rogamos consulte el manual de la máquina. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 603: Números De Software

    Función Número de código Seleccionar parámetros de usuario Configuración de la tarjeta Ethernet NET123 Activación de las funciones especiales en la 555343 programación de parámetros Q HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 604: 17.10 Establecer Interfaces De Datos

    Ajustar la velocidad en BAUDIOS (baudRate N.º 106701) La VELOCIDAD EN BAUDIOS (velocidad de transmisión de los datos) se puede seleccionar entre 110 y 115.220 baudios. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 605: Ajustar Protocolo (Protocol N.º 106702)

    Con el bit de inicio y uno o dos bits de parada se le permite al receptor una sincronización de todo carácter transmitido durante la transmisión de datos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 606: Ajustar Handshake (Flowcontrol N.º 106706)

    TRUE: En estado de reposo el nivel está en "low" FALSE: En estado de reposo el nivel no está en "low" HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 607: Definir El Comportamiento Tras La Recepción De Etx (Noeotafteretx N.º 106710)

    Tipo de comprobación de paridad EVEN Número de bits de stop 1 Bit de Stop Determinar el tipo de handshake RTS_CTS Sistema de datos para operaciones de datos HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 608: Seleccionar El Modo De Funcionamiento Del Aparato Externo (Filesystem)

    Arrancar el TNCremo bajo Windows Haga clic en <Start>, <programas>, <aplicaciones HEIDENHAIN>, <TNCremo> La primera vez que se inicia el TNCremo, éste intenta automáticamente establecer una conexión con el TNC. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 609 También debe tenerse en cuenta la función de ayuda incluida en el software del TNCremo, sensible al contexto, en la que se explican todas las funciones. La llamada se realiza mediante la tecla F1. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 610: 17.11 Interfaz Ethernet

    En el modo de funcionamiento Programación, pulsar la tecla MOD e introducir la clave NET123. En la gestión de ficheros pulsar la Softkey RED.RED HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 611 TNC a la segunda interfaz Ethernet TNC opcional. solo activar conjuntamente con el servicio. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 612 Opción Configurar GW por defecto manualmente: Introducir manualmente las direcciones IP del Gateway por defecto Aceptar las modificaciones con el botón OK o cancelar con el botón Cancelar HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 613 ID de grupo: Definición de la identificación de grupo con la que se accede a ficheros dentro de la red. Consultar valor al especialista de red HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 614 DNS/ DHCP . Casilla Ajuste valores estándar: Establecer ajustes básicos Sandbox: Realizar modificaciones solo después de consultar con el fabricante de la máquina HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 615 Status log Indicación de información de estado y de mensajes de error. Con el botón Vaciar se puede borrar el contenido de la ventana de estado. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 616: 17.12 Firewall

    Los ajustes existentes en la pestaña adicional Ajustes SSH constituyen una preparación para ampliaciones futuras y actualmente no tienen funcionalidad. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 617 Escoger la opción Activo a fin de activar el Firewall Pulsar sobre la superficie de conmutación Ajustar valores estándares, a fin de activar los valores estándares recomendados por HEIDENHAIN. Abandonar el diálogo con OK HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 618 Si dicho servicio se bloquea, en el diálogo de configuración del protocolo VNC de HeROS se muestra un aviso, indicándose que el protocolo VNC está bloqueado en el Firewall. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 619 Firewall la nueva dirección IP . Advanced Dichos ajustes se efectúan únicamente por options parte de especialistas de red. Set standard Vuelve a aplicar los ajustes estándares values recomendados por HEIDENHAIN HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 620: 17.13 Configurar El Volante Por Radio Hr 550 Fs

    Vincular volante portátil por radio Guardar configuración y salir del menú de configuración: pulsar el botón FIN HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 621: Ajustar Canal De Radio

    Hacer clic en el botón Determinar potencia: el TNC mostrará los tres ajustes de potencia disponibles. Seleccionar el ajuste deseado con el ratón. Guardar configuración y salir del menú de configuración: pulsar el botón FIN HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 622: Estadística

    Información adicional: Ajustar canal de radio, página 621 Información adicional: Ajustar potencia emisora, página 621 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 623: Cargar La Configuración De La Máquina

    TNC abre una ventana superpuesta para dicha copia. Pulsar Parada de emergencia Seleccionar la Softkey OK, a fin de iniciar el proceso de la copia de seguridad HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 625: Tablas Y Resúmenes

    Tablas y resúmenes...

  • Página 626: 18.1 Parámetros De Usuario Específicos De La Máquina

    20 modificaciones de los datos de configuración. Para anular modificaciones, seleccionar la línea deseada y pulsar la Softkey FUNCIÓN AUXILIAR FUNC. y ANULAR MODIFICACIÓN. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 627 Si el parámetro de máquina seleccionado corresponde a un parámetro en el control numérico predecesor, también se visualiza el número MP correspondiente. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 628 M5 Mostrar u ocultar Softkey tabla de presets True: la Softkey tabla de presets no se visualiza False: Visualizar Softkey tabla de presets HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 629 HEIDENHAIN: Introducción del programa en el modo de funcionamiento Posicionar con introducción manual en el diálogo en lenguaje conversacional ISO: Introducción del programa en el modo de funcionamiento Posicionar con introducción manual en DIN/ISO HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 630 Véase idioma de diálogo de NC Idioma de mensaje de error de PLC Véase idioma de diálogo de NC Idioma de ayuda Véase idioma de diálogo de NC HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 631 As Workpiece Oversize: La sobremedida DL programada se considera para la indicación de la posición referida a la pieza como sobremedida de la pieza HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 632 Parada de NC durante comprobación de la herramienta True: Cuando se rebasa la tolerancia de rotura se para el programa NC False: El programa NC no se detiene HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 633 Zona de seguridad alrededor del lápiz para el posicionamiento previo 0.001 a 99 999.9999 [mm]: Distancia de seguridad en el plano perpendicular al eje de la herramienta HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 634 1 a 999: Número de la función M para la orientación del cabezal No visualizar mensaje de error "Tipo de profundización no posible" on: El mensaje de error no se visualiza HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 635 Longitud máxima del trayecto resultante del filtrado 0 a 1000 [mm]: Longitud sobre la que actúa el filtrado de la geometría HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 636 FALSE: Frases de posicionamiento paralelas al eje bloqueadas Número de línea hasta el cual se buscan elementos de sintaxis iguales 500 a 50000: Buscar elementos seleccionados, con teclas de flecha arriba / abajo HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 637 Ruta de emisión FN 16 para programar BA y test de programa Ruta para emisión FN 16, si en el programa no se define ninguna ruta Serial Interface RS232 Información adicional: Establecer interfaces de datos, página 604 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 638: Asignación De Las Patillas De Conector Y Cable De Conexión Para Interfaces De Datos

    Señal GND rojo rojo azul gris gris rosa rosa libre violeta Carcasa Pantalla Carcasa Pantalla Carcasa Carcasa Carcasa Carcasa Pantalla Carcasa exterior exterior exterior HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 639 Carcasa Pantalla Carcasa Pantalla Carcasa Carcasa Carcasa Carcasa Pantalla Carcasa exterior exterior exterior HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 640: Aparatos Que No Son De La Marca Heidenhain

    100 m protegido: 400 m Señal Descripción Transmit Data TX– Transmit Data REC+ Receive Data sin conexión sin conexión REC– Receive Data sin conexión sin conexión HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 641: Información Técnica

    Programación de contornos sobre el desarrollo de un cilindro (Advanced Function Set 1) Avance en mm/min ■ Elementos del contorno Recta ■ Bisel ■ Trayectoria circular HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 642 Lista completa de todos los avisos de error existentes ■ Función Help dependiente del contexto en avisos de error ■ TNCguide: el sistema de ayuda integrado. ■ Apoyo Gráfico en la programación de ciclos HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 643 Compensar la inclinación de la pieza de forma manual y automática Fijar punto de referencia de forma automática y manual Medición automática de piezas Medición automática de herramientas HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 644 5 x USB (1 x USB 2.0 en parte frontal; 4 x USB 3.0 en parte posterior) ■ Temperatura ambiente Funcionamiento: 5 °C hasta +45 °C ■ Almacenamiento: -35 °C hasta +65 °C HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 645 Corrección del radio de la herramienta perpendicular a la dirección del movimiento y dirección de la herramienta Interpolación: Lineal en 5 ejes (requiere permiso de exportación) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 646 M120: Contorno de radio corregido Precalcular el contorno hasta 99 frases (LOOK AHEAD) Mecanizado 3D: M118: Superposición de posicionamientos del volante durante la ejecución de un programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 647 Adaptación de los parámetros de regulación en función de la masa actual de la pieza Active Chatter Control – ACC (opción #145) Supresión de vibraciones activa Función totalmente automática para evitar sacudidas durante el mecanizado HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 648 Cantidad de repeticiones parciales de 1 a 65 534 (5,0) programa REP Número de error en la función de parámetro 0 a 1 199 (4,0) Q FN14 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 649: Tablas Resumen

    ROSCADO CON MACHO ■ ROSCADO RIGIDO ■ FRESADO DE TALADROS ■ ROSCADO ROT. VIRUTA ■ RANURA PENDULAR ■ RANURA CIRCULAR ■ ACABADO CAJERA ■ ACABADO ISLA HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 650 ISLA POLIGONAL ■ FRESADO ROSCA ■ FRES. ROSCA EROSION ■ FRESADO ROSCA TALAD. ■ FRS.ROSC.TAL.HELICO. ■ FRES. ROSCA EXTERIOR ■ DATOS RECOR. CONTOR. ■ RANURA TROCOIDAL HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 651: Funciones Auxiliares

    ■ Anular M109/M110 M111 ■ M116 Avance en ejes rotativos en mm/min ■ M117 Anular M116 ■ M118 Superposicionamiento del volante durante la ejecución del programa HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 652 M145 Anular M144 ■ M141 Suprimir la supervisión del palpador ■ M148 Con un Stop NC retirar automáticamente la herramienta del contorno ■ M149 anular M148 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 653: Comparación De Las Funciones Deltnc 620Y Del Itnc 530

    Comparación: Interfaz de datos Función TNC 620 iTNC 530 Gigabit-Ethernet 1000BaseT Interfaz serie RS-232-C Interfaz serie RS-422 Puerto USB HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 654: Comparación: Accesorios

    TNCremoPlus Software de transmisión de Disponible Disponible datos con Live Screen virtualTNC: Componente de control para Disponible Disponible máquinas virtuales HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 655: Comparación: Funciones Específicas De La Máquina

    X (mensaje de error, (frase CC vacía) si la aceptación de polo no es clara) Vectores de normales de superficies (LN) – X, con opción #9 Frases Spline (SPL) HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 656 Se puede definir a través de Datos de configuración Los nombres de tabla deben comenzar con una letra Leer y escribir a través de funciones HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 657 X, Opción #19 Conversión de programa FK a lenguaje – conversacional Saltos de programa: Número máx. de Nº de Label 9999 1000 Subprogramas Nivel de jerarquía para subprogramas HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 658 Mostrar contenido de parámetro en la indicación de – estado adicional Mostrar contenido de parámetro durante la programación (Q-INFO) Funciones SQL para leer y escribir tablas – HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 659 Tener en cuenta la macro de cambio de – herramienta Gráfico de mecanizado (Vista en planta, presentación X, con opción #9 en 3 planos, presentación en 3D) Presentación con alta resolución HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 660 Comprobación de colisiones en el test de programa – X, opción #40 Supervisión de los medios de sujeción – X, opción #40 Gestión de portaherramientas X, opción #40 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 661 Definición y ejecución de tablas de puntos Fórmula sencilla del contorno CONTOUR DEF Funciones de construcción de moldes grandes: Ajustes globales de programa GS – X, opción #44 M128 ampliado: FUNCTIOM TCPM HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 662 Indicación de estado adicional específica del fabricante de la máquina a través de Python Indicación gráfica del tiempo restante – Ajustes de color individuales de la pantalla del usuario – HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 663: Comparación: Ciclos

    X, opción #8 200 TALADRADO 201 ESCARIADO X, Opción #19 202 MANDRINADO X, Opción #19 203 TALAD. UNIVERSAL X, Opción #19 204 REBAJE INVERSO X, Opción #19 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 664 270 DATOS RECOR. CONTOR. para ajustar el comportamiento del ciclo 275 RANURA TROCOIDAL X, opción #19 276 TRAZADO CONTORNO 3D – 290 TORNEAR P. INTERPOL. – X, opción #96 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 665: Comparación: Funciones Adicionales

    Ejecutar el mecanizado con el segundo factor k – M106 Ejecutar el mecanizado con el primer factor k M107 Suprimir el aviso de error en htas. gemelas con sobremedida M108 M107 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 666 Anular M148 M150 Pulsar el aviso del conmutador final – (posible mediante FN 17) M197 Redondeo de esquinas – M200 Función de corte por láser – -M204 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 667: Comparación: Ciclos Del Palpador En Los Modos De Funcionamiento Funcionamiento Manual Y Volante Electrónico

    Escribir los valores de medición en la tabla de presets X, opción #17 Escribir los valores de medición en la tabla de puntos cero X, opción #17 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 668: Comparación: Ciclos De Palpación Para El Control Automático De La Pieza

    424 MEDIC. ISLA RECT. X, Opción #17 425 MEDIC. RANURA INT. X, Opción #17 426 MEDIC. ALMA EXT. X, Opción #17 427 MEDIR COORDENADA X, Opción #17 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 669 482 RADIO HERRAMIENTA X, Opción #17 483 MEDIR HERRAMIENTA X, Opción #17 484 CALIBRACION TT X, Opción #17 600 AREA TRABAJO GLOBAL – 601 AREA TRABAJO LOCAL – HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 670: Comparación: Diferencias En La Programación

    La barra de Softkeys se ficheros. La barra de Softkeys y APPR/DEP mantiene seleccionada al cerrar la básica se selecciona al cerrar la administración de ficheros administración de ficheros HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 671 PARAXMODE Corrección automática de Referencias relativas en los Corrección automática de todas referencias relativas subprogramas de contorno las referencias relativas no se corrigen de manera automática HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 672 CYL CALL subprograma de contorno Desplazamiento de la ventana La función de repetición no La función de repetición está de Zoom está disponible disponible HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 673 A través de las funciones FN18 Acceso a los parámetros de máquina Creación de ciclos interactivos Disponible No disponible con CYCLE QUERY, p. ej., Ciclos de palpación en funcionamiento Manual HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 674: Comparación: Diferencias En El Test De Programa, Funciones

    Función longitud de paso Una longitud de paso se puede Una longitud de paso es válida definir individualmente para ejes conjuntamente para ejes lineales y lineales y rotativos. rotativos. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 675 Limitación de avance se puede Solo se puede definir una definir separadamente para los limitación de avance para los ejes ejes lineales y rotativos lineales y rotativos HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 676: Comparación: Diferencias Modo Manual, Manejo

    CYCL CALL PAT el control y CYCL CALL PAT los maneja el individual numérico provoca la parada control numérico como una frase. después de cada punto. HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 677: Comparación: Diferencias En La Ejecución, Movimientos De Desplazamiento

    ¡Atención: comprobar los movimientos de desplazamiento! ¡Programas NC creados en controles TNC anteriores, en el TNC 620 pueden provocar otros movimientos de desplazamiento o mensajes de error! ¡Los programas, la primera vez, se deben ejecutar con cuidado y atentamente! A continuación encontrará...
  • Página 678 RND ó CHF con la longitud 0 Un elemento de contorno con la longitud 0 se ignora cuando se encuentra después de la frase RND ó CHF HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 679 última posición programada segura o si solo se debe realizar un desplazamiento a una altura segura HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 680 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 681: Comparación: Diferencias En El Modo Mdi

    Comparación: Diferencias en el modo MDI Función TNC 620 iTNC 530 Ejecución de secuencias Función parcialmente disponible Función disponible vinculadas Guardar funciones con efecto Función parcialmente disponible Función disponible modal HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 682: Comparación: Diferencias En El Puesto De Programación

    Un clic sobre la barra conmuta a Al hacer clic sobre una barra, se horizontal una barra hacia la derecha o una activará. barra hacia la izquierda HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 683 Datos de la herramienta... 178 tabla de presets....... 526 Cambio de herramienta.... 194 Introducirlos en el programa... 179 Escribir valores de palpación en Cargar la configuración de la HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 684 Calcular el círculo a partir de 3 Resetear......... 439 adicional........82 puntos........315 selección de posibles soluciones.. Instrucciones SQL....340 FN24: DATOS DEL CÍRCULO: Interfaz de datos...... 604 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 685 Coordenadas polares punto cero........ 418 referencia....... 273 Resumen......242 Retirada del contorno....393 seleccionar contorno....275 coordenadas polares Retirar hta........ 583 Proceso desde una frase..586 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...
  • Página 686 Visor CAD......... 267 Tabla de posiciones....189 Visor de documentos....134 Tabla de Presets....509, 526 Vista de formulario....426 Tabla de presets Vista en planta......567 HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 11/2015...

  • Página 687: Sistemas De Palpación De Heidenhain

    E-mail: service.plc@heidenhain.de Lathe controls { +49 8669 31-3105 E-mail: service.lathe-support@heidenhain.de www.heidenhain.de Sistemas de palpación de HEIDENHAIN ayudan para reducir tiempos auxiliares y mejorar la exactitud de cotas de las piezas realizadas. Palpadores de piezas Transmisión de señal por cable TS 220 TS 440, TS 444 Transmisión por infrarrojos...

Tabla de contenido
