5.3 Corrección de la herramienta
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de
la herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC,
la corrección del radio de la herramienta sólo actúa en el plano de
mecanizado.

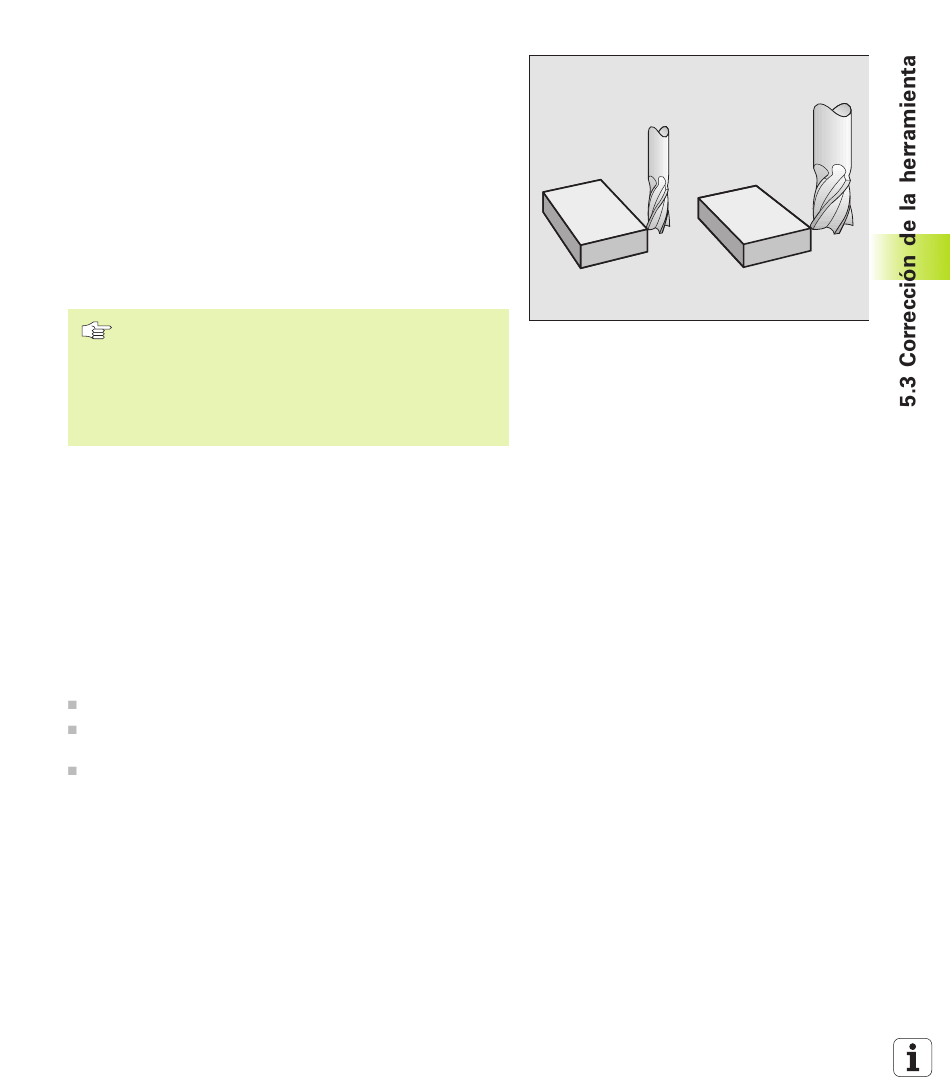

Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta se activa en cuanto
se llama a la herramienta y se desplaza en el eje de de la misma. Se
elimina nada más llamar a una herramienta con longitud L=0.
Si se elimina una corrección de longitud con valor
positivo con TOOL CALL 0, disminuye la distancia entre
la herramienta y la pieza.
Después de la llamada a una herramienta TOOL CALL se
modifica la trayectoria programada de la hta. en el eje del
cabezal según la diferencia de longitudes entre la hta.
anterior y la nueva.
Al corregir la longitud se tienen en cuenta los
valores Delta de la frase TOOL CALL
Valor de corrección = L + DL
L Longitud L de la hta. de frase TOOL DEF o tabla de
htas.
DL Sobremedida DL para la longitud de una frase TOOL
TOOL CALL
CALL (no se tiene en cuenta en la visualización de
posiciones)
Corrección del radio de la herramienta
La frase del programa para el movimiento de la hta. contiene
RL o RR para una corrección de radio
R+ o R–, para una corrección de radio en un movimiento paralelo
a un eje
R0, cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actúa en cuanto se llama a una herramienta y
se desplaza en el plano de mecanizado con RL o RR. Se elimina
dicha corrección cuando se programa una frase de posicionamiento
con R0.
TNC 310 de HEIDENHAIN
con
TOOL CALL
51
