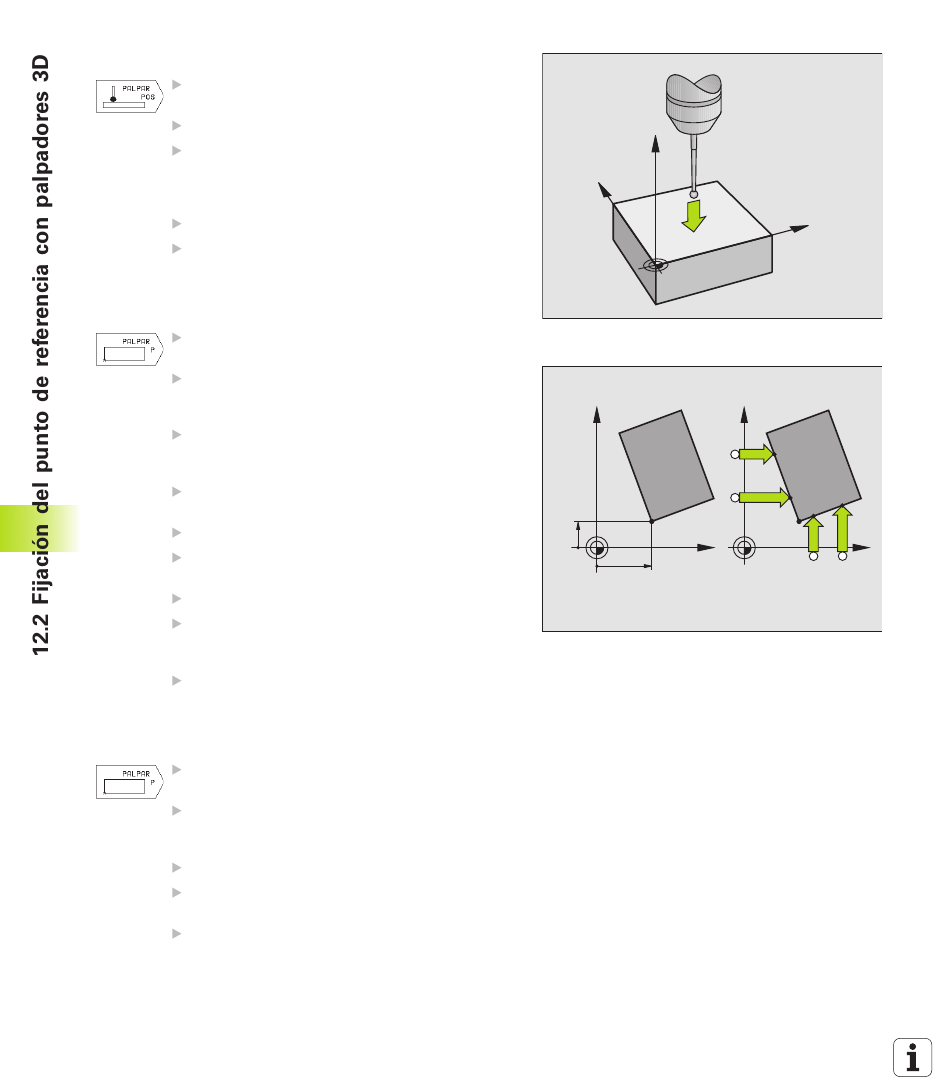

Fijar el punto de ref. en cualquier eje (véase fig. arriba a la dcha.)
Seleccionar la función de palpación: Pulsar la
softkey PALPAR POS
Posicionar el palpador cerca del punto de palpación
Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el
punto de ref. p.ej. palpar Z en dirección Z:
Seleccionar con las teclas cursoras
Palpar: Pulsar la tecla START del NC
Punto de ref.: Introducir la coordenada nominal y
aceptar con ENT
Esquina como punto de ref. - Aceptar los puntos palpados para el
giro básico (véase la figura en el centro a la derecha)
Seleccionar la función de palpación: Pulsar la
softkey PALPAR P
¿PUNTOS DE PALPACION DEL GIRO BÁSICO?:
Pulsar la tecla SI para aceptar las coordenadas de
los puntos de palpación
Posicionar el palpador cerca del primer punto de
palpación sobre la arista de la pieza que no ha sido
palpada en el giro básico
Seleccionar la dirección de palpación: Seleccionar
el eje con las teclas cursoras
Palpar: Pulsar la tecla START del NC
Posicionar el palpador cerca del 2º punto de
palpación sobre la misma arista
Palpar: Pulsar la tecla START del NC
Punto de ref.: Introducir las dos coordenadas del
punto de ref. en la ventana del menú y aceptar con
ENT
Finalizar la función de palpación: Pulsar la tecla
END
Esquina como punto de ref. - No aceptar los puntos palpados
para el giro básico
Seleccionar la función de palpación: Pulsar la
softkey PALPAR P
Ptos de palpación del giro básico?: Negar con la
softkey NO (la pregunta del diálogo sólo aparece
cuando se ha ejecutado antes un giro básico)
Palpar las dos aristas cada una dos veces
Introducir las coordenadas del punto de referencia
y aceptar con la tecla ENT
Finalizar la función de palpación: Pulsar la tecla
END
206
Z
Y
Y Y
Y=?
P
X
X=?
X
P
X
12 Palpadores 3D
