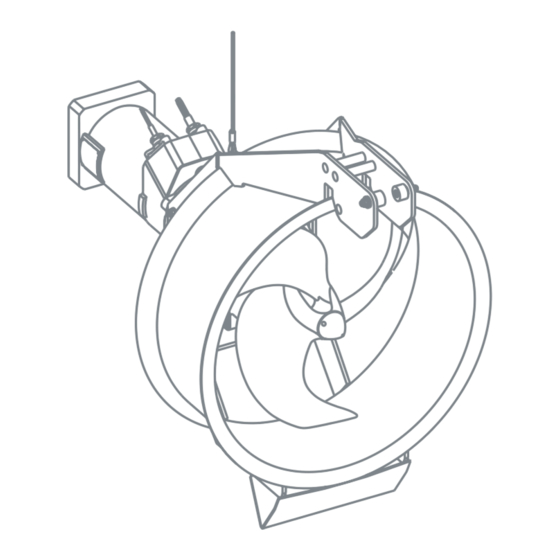

- Página 1 Wilo-EMU TR80-1 + T20..Instrucciones de instalación y funcionamiento No. de pedido: template No. de la máquina TMPTR80XX...
- Página 2 WILO EMU GmbH Heimgartenstr. 1 95030 Hof 3309 95003 Hof Telefon: +49 9281 974-0 Telefax: +49 9281 96528 Email: info@wiloemu.de Internet: www.wiloemu.com E:\shares\Baprod\BA\subtec_m\mixers\e\title-wilo.fm WILO EMU 3.0...
-
Página 3: Tabla De Contenido
Índice Introducción Prefacio Estructura de las instrucciones Cualificación del personal Figuras Derechos de autor Abreviaturas y términos técnicos utilizados Dirección del fabricante Reservado el derecho de modificación Seguridad Instrucciones e indicaciones de seguridad Directivas aplicadas y marcado CE Aspectos generales de seguridad Trabajos eléctricos Conexión eléctrica Conexión a tierra... - Página 4 Avería: La máquina presenta sacudidas durante el funcionamiento y hace ruido Avería: Fuga de la junta redonda deslizante, el control de estanqueidad avisa de una avería o desconecta la máquina 9-4 Otros pasos para la eliminación de averías WILO EMU 3.0...
-
Página 5: Agitadores De Motor Sumergible Tipo Rzp B
Lista de operadores de la máquina y de mantenimiento Lista de operadores de la máquina Lista de mantenimiento y revisión Agitadores de motor sumergible tipo RZP Descripción del producto Uso adecuado y áreas de aplicación Condiciones de uso Colocación Montaje Hoja de montaje de anclas de unión Información general sobre el producto Uso adecuado y áreas de aplicación... -
Página 6: Declaración De Conformidad Ce I
Desmontaje de los dispositivos de descenso Puesta en servicio Mantenimiento Ficha tecnica - Conexion eléctrica Advertencias sobre la seguridad Resistencia de aislamiento Dispositivos de vigilancia Designación de conductores de la línea de alimentación Declaración de conformidad CE WILO EMU 3.0... -
Página 7: Introducción
Introducción Introducción Prefacio Estimado cliente: nos alegramos de que se haya decidido por la adquisición de un producto de nuestra marca. El pro- ducto que ha adquirido ha sido fabricado conforme a los últimos avances técnicos. Lea detenida- mente este manual de servicio y mantenimiento antes la primera puesta en funcionamiento. Sólo de esta forma se puede garantizar un uso seguro y económico del producto. -
Página 8: Abreviaturas
Tenga en cuenta los datos relativos lación “trans- a la profundidad máxima de inmersión y al recubrimiento mínimo de agua, portable” así como también que las superficies del producto pueden recalentarse en gran medida. Tabla 1-2: Términos especializados WILO EMU 3.0... -
Página 9: Introducción
El control de nivel debe conectar o desconectar automáticamente el pro- Control de ducto con distintos niveles de llenado. Esto se logra montando uno o dos nivel interruptores de flotador. Tabla 1-2: Términos especializados WILO EMU GmbH Dirección del fabricante Heimgartenstr. 1 DE - 95030 Hof Teléfono: +49 9281 974-0... -
Página 11: Seguridad
Seguridad Seguridad En este capítulo se exponen todas las indicaciones de seguridad e instrucciones técnicas de validez general. Además en cada uno de los capítulos siguientes se dan indicaciones de seguridad e ins- trucciones técnicas específicas. ¡Durante las distintas fases (instalación, funcionamiento, manteni- miento, transporte, etc.) por las que pasa el producto se deberán respetar y cumplir todas las indicaciones e instrucciones! El propietario del producto es el responsable de que todo el personal se atenga a estas indicaciones e instrucciones. -
Página 12: Directivas Aplicadas Y Marcado Ce
Además, queda prohibido mover cargas suspendidas sobre lugares de trabajo en los que se encuentren personas. - Si se utilizan instrumentos de trabajo móviles para levantar cargas, deberá haber una segunda persona encargada de coordinar cuando sea necesario (p.ej., si la visibilidad es deficiente). WILO EMU 3.0... -
Página 13: Trabajos Eléctricos
Seguridad - La carga a levantar debe transportarse de manera que, en caso de que se produzca un corte de energía, nadie pueda sufrir lesiones. Además, si se realizan estos trabajos al aire libre, se debe- rán interrumpir si las condiciones meteorológicas empeoran. Estas indicaciones se deben respetar rigurosamente, pues de lo contra- rio, se podrían producir daños personales y considerables daños materia- les. -
Página 14: Dispositivos De Seguridad Y Monitoreo
¡Según las leyes, directivas, normas y reglamentaciones vigentes, es obligatorio el uso de cascos de protección auditiva a partir de una presión acústica de 85 dB (A)! El propietario de la máquina es el responsable de que esto se cumpla. WILO EMU 3.0... -
Página 15: Medios De Bombeado
Seguridad Medios de bombeado Los medios de bombeado se diferencian en función de factores como la composición, la agresivi- dad, la abrasividad, el porcentaje de materia seca y otros muchos aspectos. Por norma general, nuestros productos pueden emplearse en muchos ámbitos. Para información más detallada, con- sulte en el capítulo 3, la hoja de datos sobre la máquina y la confirmación del pedido. -
Página 16: Lista De Operarios De La Máquina
- una reparación indebida - un terreno u obras deficientes - influencias químicas, electroquímicas o eléctricas - desgaste Con ello se excluye también cualquier responsabilidad del fabricante sobre los daños y perjuicios resultantes para personas, bienes materiales o de capital. WILO EMU 3.0... -
Página 17: Descripción Del Producto
Descripción del producto Descripción del producto La máquina ha sido fabricada con gran esmero y está sometida a un control de calidad continuo. Si la instalación y el mantenimiento se realizan correctamente, está garantizado un servicio sin pro- blemas. Generalmente, los agitadores de motor sumergible se utilizan en plantas depuradoras para impedir Uso adecuado y áreas de que se depositen materiales sólidos y que se formen capas de barro flotante. -
Página 18: Identificación Del Tipo
Revoluciones de la hélice x 10 (1/min) Número de polos Longitud del paquete de chapa en cm ∅ Código de la hélice S... (¡sólo con hélices de acero! - ¡ de la hélice puede diverger!) Tabla 3-1: Identificación del tipo WILO EMU 3.0... -
Página 19: Refrigeración
Tabla 3-2: Leyenda de la placa de identificación Datos técnicos Unidad Año de fabricación: 2008 No. de pedido:: template Número de la máquina: TMPTR80XX Descripción del producto: Wilo-EMU Tipo de agitador: TR80-1 Versión: Modelo constructivo: Tipo de motor: T20..Versión: Tabla 3-3: E:\shares\Baprod\BA\subtec_m\mixers\e\tr80-1\product.fm... - Página 20 Número Ex: Tabla 3-5: Cantidad de llenado / lubri- cante Antecámara: BP Energol GR-XP 220 (Aceite de engranajes) Cámara de engranajes: BP Energol GR-XP 220 (Aceite de engranajes) Cámara de obturación: Esso Marcol 82 (Aceite blanco) Tabla 3-6: WILO EMU 3.0...
- Página 21 Descripción del producto Recubrimientos Agitador: Hélice: Tabelle 3-7: Conexión eléctrica Longitud del cable eléc- 10.00 m trico: Cable eléctrico 1 Cantidad: Tipo: Tamaño: Cable de control Cantidad: Tipo: Tamaño: Control de la zona de obturación Cantidad: Tipo: Tamaño: Tabla 3-8: Generalidades Tipo de instalación: húmedo...
- Página 22 *válido para condiciones estándar (medio de bombeo: agua pura, densidad: 1kg/dm , viscosidad din.: 1 mPa*s, temperatura: 20°C, presión: 1,013bares)
-
Página 23: Transporte Y Almacenamiento
Transporte y almacenamiento Transporte y almacenamiento Entrega Tras la entrada de la mercancía, se debe comprobar inmediatamente si se han producido daños en el envío y si éste está completo. En caso de que existan deficiencias, debe informarse en el mismo día de la entrega a la empresa de transportes o al fabricante, ya que de otro modo las reclamaciones no serán válidas. -
Página 24: Devolución
El embalaje deberá proteger el producto contra posibles daños. Si desea realizar alguna consulta, diríjase al fabricante. WILO EMU 3.0... -
Página 25: Instalación
Instalación Instalación A fin de evitar daños en la máquina o lesiones graves durante la instalación, se deben tener en cuenta los siguientes puntos: - Los trabajos de instalación, montaje y colocación de la máquina, sólo puede realizarlos perso- nal cualificado y observando las indicaciones de seguridad. - Antes de empezar los trabajos de instalación, se debe comprobar si la máquina ha sufrido daños durante el transporte. -
Página 26: Accesorios De Montaje
- Las fuerzas de reacción del agitador de motor sumergible y del dispositivo auxiliar de eleva- ción se transmiten a las construcciones a las que se conecten (suelo y paredes del tanque, y WILO EMU 3.0... -
Página 27: Peligro De Caída
Instalación áreas y tarimas de manejo). Preste atención a que dichas construcciones estén correctamente dimensionadas. La información relativa a las fuerzas y pares de reacción correspondientes se han de consultar al fabricante. - Antes del montaje, se deberá comprobar el revestimiento de la máquina y subsanar los daños y defectos encontrados. - Página 28 Monte el dispositivo de descenso y el dispositivo auxiliar de elevación en la pared del tanque o en el borde de éste. Los datos necesarios para ello los encontrará en la hoja de montaje correspondiente, en la correspondiente guía de planificación o en el manual de servicio y mantenimiento. WILO EMU 3.0...
- Página 29 Instalación Paso 1: Si vienen montados de fábrica, desmonte los rodillos de plástico, ejes insertables y pasadores abatibles continuos del carro de deslizamiento. Disponga las piezas de manera que estén a mano para el montaje final. Los pasadores abatibles están fijados con cadenas al carro de deslizamiento.
- Página 30 En caso necesario, el rollo de cable situado en el brazo de extensión se deberá colocar en otra abertura de alojamiento. Fig. 5-5: Oscilar la máquina sobre el tanque WILO EMU 3.0...
- Página 31 Instalación Paso 5: Haga descender cuidadosamente la máquina hasta el tubo de guía sin que se ladee. Los rodillos o los bulones de guía entran en contacto con el tubo de guía. En el caso de haber ejes insertables, monte ahora estos ejes y los rodillos de plástico en el carro deslizante.
- Página 32 Éstos deben evitarse totalmente ya que pueden provocar consi- derables daños en la máquina o lesiones personales. Fig. 5-9: Unir y asegurar los cables WILO EMU 3.0...
- Página 33 Instalación Paso 9: Gire la máquina hasta el ángulo de ajuste prefijado y asegúrela con un tornillo al soporte de pared para evitar que se tuerza. Fig. 5-10: Fijar la máquina al soporte de pared Paso 10: Retire el cable de tracción del dispositivo elevador, fíjelo al amarradero (ver también la hoja de montaje “Piezas de fijación especial”) y asegúrelo con un fijador de alambre.
- Página 34 - Antes de encender la máquina, se han de tensar y asegurar las líneas de alimentación de corriente. - Se debe comprobar frecuentemente que el cable de tracción y los medios portacargas no hayan sufrido desgaste o deterioros. 5-10 WILO EMU 3.0...
- Página 35 Instalación 900mm 900mm 900mm min.60mm Fig. 5-13: Máquina con dispositivo elevador fijo E:\shares\Baprod\BA\subtec_m\mixers\e\tr80-1\installation.fm 5-11...
- Página 36 - Gancho y tenazas de captura (hasta 4m de profundidad) Fijación del cable con soporte de cable y de pared Sistema de arriostramiento por cable, libre sin soporte Tope de goma Unidad de soporte Fig. 5-14: Montaje con unidad de pie de soporte 5-12 WILO EMU 3.0...
-
Página 37: Desmontaje
Instalación Desmontaje Antes de proceder al desmontaje, asegúrese primero de que un especialista autorizado haya desco- nectado la máquina de la red y la haya asegurado contra reconexión. En el caso de instalación fija, se debe vaciar el tanque. Después, se puede retirar la instalación completa. Para desmontar la máquina se la debe asegurar o extraer con ayuda de un equipo elevador. -
Página 39: Puesta En Servicio
Puesta en servicio Puesta en servicio El capítulo “Puesta en servicio” contiene todas las instrucciones relevantes para el personal de manejo, a fin de posibilitar una puesta en servicio y un manejo seguros de la máquina. Es absolutamente necesario respetar y comprobar los siguientes datos: - tipo de colocación - modo de servicio - recubrimiento mínimo de agua / profundidad máx. -
Página 40: Sentido De Giro
Si se indica un campo giratorio a la izquierda, se deben cambiar dos fases. Los datos indicados de bombeo y rendimiento sólo se alcanzan si hay un campo giratorio a la derecha. La máquina no está concebida para su fun- cionamiento en un campo giratorio a la izquierda. WILO EMU 3.0... - Página 41 Puesta en servicio TR 22-30 TR 14-28 TR 36-40 TR 50-2 ... 90-2 TR 80-1 TR 2xx TR 3xx Fig. 6-1: Sentido de giro E:\shares\Baprod\BA\subtec_m\mixers\e\startup.fm...
-
Página 42: Protección Del Motor Y Tipos De Encendido
“Mantenimiento”. Dado que las juntas de anillo deslizante tienen una cierta fase de rodaje, puede suceder que se produzcan pequeñas fugas. Esta fase de rodaje dura aprox. entre 1 y 3meses. Realice varios cambios de aceite durante WILO EMU 3.0... -
Página 43: Cambio De Posición
Puesta en servicio ese tiempo. ¡Si pasada la fase de rodaje aún se producen fugas conside- rables, consulte con el fabricante! En la zona límite, se permite una divergencia máxima con respecto a los datos de servicio del Servicio en zona límite +/- 10% de la tensión asignada y del +3% al –5% de la frecuencia asignada. -
Página 45: Mantenimiento
Mantenimiento Mantenimiento La máquina, y toda la instalación, deben ser revisadas y sometidas a trabajos de mantenimiento a intervalos de tiempo regulares. El intervalo de tiempo para el mantenimiento lo determina el fabri- cante y es válido para condiciones de empleo normales. Si el medio de bombeo es agresivo o abra- sivo, se debe consultar al fabricante, ya que en estos casos el intervalo de tiempo puede ser menor. -
Página 46: Medio De Servicio
- Comprobación de los dispositivos de conmutación utilizados para la resistencia PTC, control de la zona de obturación, etc. Semestralmente - Comprobación de la resistencia del aislamiento - Inspección visual de los cables de alimentación de corriente WILO EMU 3.0... -
Página 47: Trabajos De Mantenimiento
Mantenimiento - Inspección visual del soporte del cable y del sistema de arriostramiento por cable - Inspección visual de los accesorios, p.ej., dispositivos de descenso, dispositvos de elevación, etc. - Cambio del medio de servicio de la antecámara, de la cámara de engranajes (si la hay) y de la Anualmente cámara de obturación - Comprobación del funcionamiento de todos los dispositivos de seguridad y de monitoreo... -
Página 48: Comprobación Del Funcionamiento De Los Dispositivos De Seguridad Y De Monitoreo
Tornillo de llenado de la cámara de obturación Tornillo de vaciado de la cámara de obturación Tornillo de vaciado de la cámara de engranajes Tornillo de vaciado de la antecámara Fig. 7-1: Tornillos de llenado y de vaciado WILO EMU 3.0... -
Página 49: Trabajos De Reparación
Mantenimiento - Deje salir el aceite por el orificio de los tornillos de vaciado y recójalo en un contenedor ade- cuado. Limpie los tornillos de llenado y vaciado, y provéalos de un nuevo anillo de obturación. Enrosque nuevamente los tornillos de vaciado. - Controle el aceite. - Página 50 - Compruebe si el asiento de la junta de anillo deslizante es correcto. La junta debe sobresalir aprox. 1mm por encima del anillo de protección (14). La presión de apriete adecuada se alcanza cuando se monta la hélice. WILO EMU 3.0...
- Página 51 Mantenimiento 4 Hélice de acero / acero inoxidable 2(5) Anillo deslizante (fuelle de goma con resorte) 12 Anillo redondo de obturación 60x3 1(5) Contraanillo con manguito angular o con anillo tórico 9 Anillo de seguridad 65x2,5 11 Anillo redondo de obturación 70x2 8 Tapa 3 Tornillo de fijación...
-
Página 52: Pares De Apriete
Vista general de los pares de apriete para tornillos inoxidables sin seguro de tornillo: Rosca kp m Rosca kp m 0,56 135,0 13,76 0,76 230,0 23,45 18,5 1,89 285,0 29,05 37,0 3,77 415,0 42,30 57,0 5,81 565,0 57,59 Tabla 7-3: Tornillos inoxidables sin seguro de tornillo Nord-Lock WILO EMU 3.0... -
Página 53: Puesta Fuera De Servicio
Puesta fuera de servicio Puesta fuera de servicio En este capítulo le ofrecemos una vista general de las distintas posibilidades para la puesta fuera de servicio. Puesta fuera de servicio En este tipo de apagado, la máquina permanece montada y no se desconecta de la red eléctrica. En el caso de la puesta fuera de servicio temporal, la máquina debe permanecer totalmente sumergida temporal para que así... -
Página 54: Nueva Puesta En Servicio Tras Un Almacenamiento Prolongado
Durante la nueva puesta en servicio se deben seguir las ins- trucciones dadas en el capítulo “Puesta en servicio”. Sólo se podrá encender nuevamente la máquina si está en perfecto estado y lista para el funcionamiento. WILO EMU 3.0... -
Página 55: Búsqueda Y Eliminación De Averías
Búsqueda y eliminación de averías Búsqueda y eliminación de averías Para evitar daños materiales y personales durante la eliminación de averías de la máquina, se deben observar los siguientes puntos: - Repare una avería sólo si dispone de personal cualificado, es decir, cada uno de los trabajos debe ser realizado por personal especializado e instruido, p.ej., los trabajos eléctricos los debe realizar un electricista. -
Página 56: Avería: La Máquina Está En Marcha, Pero No Bombea
Cambiar 2 fases de la línea de la red eléctrica Comprobar las tuberías, la camisa de presión Aire en la instalación y/o la bomba y en caso necesario, purgar el aire Tabla 9-4: La máquina marcha pero los valores de funcionamiento indicados no se mantienen WILO EMU 3.0... -
Página 57: Avería: La Máquina Presenta Sacudidas Durante El Funcionamiento Y Hace Ruido
Búsqueda y eliminación de averías Causa Eliminación Comprobar la corredera de la tubería de pre- La máquina bombea contra una presión exce- sión, abrirla por completo en caso necesario, siva utilizar otro rodete, consulte al fabricante Signos de desgaste Sustituir las piezas desgastadas Tubo flexible / Tubería dañados Sustituir las piezas dañadas Contenido no permitido de gases en el medio... -
Página 58: Avería: Fuga De La Junta Redonda Deslizante, El Control De Estanqueidad Avisa De Una Avería O Desconecta La Máquina
- Comprobación o reparación de la máquina en la fábrica Tenga en cuenta que algunas de las prestaciones de nuestro servicio al cliente le pueden ocasionar costes adicionales. Nuestro servicio al cliente le facilitará información detallada al respecto. WILO EMU 3.0... -
Página 59: Lista De Operadores De La Máquina Y De Mantenimiento
Lista de operadores de la máquina y de mantenimiento Lista de operadores de la máquina y de mantenimiento Toda persona que trabaje con el producto confirma con su firma haber recibido, leído y entendido Lista de operadores de la este manual de servicio y mantenimiento. Además se compromete a seguir rigurosamente las ins- máquina trucciones. -
Página 60: Lista De Mantenimiento Y Revisión A
Esta lista deberá mostrarse cuando lo requieran los órganos de control de la mutualidad y del TÜV, y el fabricante. Mantenimiento / Firma del Fecha Firma Revisión de responsable Tabla A-2: Lista de mantenimiento y revisión WILO EMU 3.0... -
Página 61: Agitadores De Motor Sumergible Tipo Rzp
Agitadores de motor sumergible tipo RZP Descripción del producto Esta hoja de montaje es válida para todos los agitadores de motor sumergible del tipo RZP. RZP es la abreviatura de bomba de recirculación. La hoja de montaje amplia y/o complementa el manual de servicio y mantenimiento existente con funciones e indicaciones importantes. -
Página 62: Son Posibles Los Siguientes Modos De Colocación
Durante el montaje, asegúrese de que el fundamento está dimensionado para soportar esta carga y que el cliente ha provisto un tubo de presión. Montaje fijo en el tubo de pre- Tenga en cuenta que, en este tipo de montaje, se debe vaciar el tanque sión para realizar cualquier trabajo. WILO EMU 3.0... - Página 63 Agitadores de motor sumergible tipo RZP Con ayuda de un instrumento de elevación adecuado, coloque la máquina en la posición adecuada en el tubo de presión y fíjela con el material de fijación que sea necesario – observe también las ayudas de planificación.
- Página 64 Brida Tubo de presión Fig. B-6: Montaje en el tubo de presión con anillo de acero La cuña de presión debe montarse exactamente perpendicular, ya que de otro modo no se puede garantizar un funcionamiento sin problemas. WILO EMU 3.0...
- Página 65 Agitadores de motor sumergible tipo RZP Para tipo RZP 80-2 La cuña debe estar en contacto directo Cuña Dispositivo de descenso Cuña horizontal Brida Brida Tubo de presión Garra horizontal Fig. B-7: Montaje en el tubo de presión con anillo de acero E:\shares\Baprod\BA\subtec_m\appendix\e\mixer\rzp.fm...
-
Página 67: Hoja De Montaje De Anclas De Unión
éstos soportar grandes pesos. Este anclaje no se puede volver a desmontar. Uso adecuado y áreas de Las anclas de unión que suministra WILO EMU GmbH sólo se pueden utilizar para dispositivos auxi- liares de elevación y accesorios del fabricante. aplicación Estas anclas de unión sólo se pueden utilizar en hormigón armado y no armado con clase de resis-... - Página 68 1 Taladre los agujeros según la tabla 1 y el dibujo que se expone a continuación utilizando para ello una herramienta adecuada. Observe: ¡La calidad de la fijación depende de la exactitud en la coloca- ción del ancla de unión! WILO EMU 3.0...
- Página 69 Hoja de montaje de anclas de unión 2 Limpie cuidadosamente los agujeros con un cepillo y un fuelle. 3 Los cartuchos de argamasa se deben introducir de forma correcta en el agujero. ¡Las burbu- jas de aire que pudieran haberse formado deben señalar hacia afuera! Si el agujero taladrado es demasiado grande o se ha resquebrajado, es posible que haya que utilizar varios cartu- chos de argamasa.
- Página 70 - ¡No se deben tolerar capas sin contacto! A continuación, atornille el elemento de construcción al fundamento y apriételo con el momento de apriete prescrito (véase la tabla 1). Para mayor seguridad, en la WILO EMU 3.0...
- Página 71 Hoja de montaje de anclas de unión tuerca se debe aplicar el freno de tuerca Loctite 2701 y volver a apretar como mínimo 3 veces con el momento de apriete prescrito para compensar corrimientos eventuales. inst inst E:\shares\Baprod\BA\subtec_m\appendix\e\general\anchor_bolts.fm...
-
Página 73: Servicio Con El Convertidor De Frecuencia Estático
Selección de motor y Se puede utilizar cualquier motor WILO estándar. Si la tensión calculada es superior a 415 V será necesario consultar con la fábrica. Debido al calentamiento adicional provocado por las armóni- convertidor cas, la potencia calculada del motor debe estar aprox. -
Página 74: Picos De Tensión Y Velocidad De Ascenso Máximos D
(porejemplo, MSS). Funcionamiento hasta Un motor sumergible WILO se puede regular hasta 60 Hz a condición de que el motor haya sido asignado para el mayor requerimiento de potencia de la bomba. La potencia calculada se debe con- 60 Hz sultar en las hojas de datos de 50 Hz. -
Página 75: Hoja De Datos Ceram C0
Hoja de datos Ceram C0 Generalidades Los productos WILO se fabrican para los más diversos medios de bombeado y lugares empleo. Nuestros recubrimientos tienen que ofrecer una protección aún mayor contra el desgaste y la corrosión. Nuestros recubrimientos Ceram se utilizan especialmente para ello. Pero para que la pro- tección sea plena, el recubrimiento debe estar en perfecto estado. -
Página 76: Resistencia E
+20°C Agua (refrigerada/industrial) +50°C Xileno +20°C Tabla E-2: Resistencia Espesor total de la capa: mín. 400µm Leyenda: 1 = resistente; 2 = resistente durante 40 días; 3 = resistente al desbordamiento, se reco- mienda una limpieza inmediata WILO EMU 3.0... -
Página 77: Intervalos De Retoque / Recubrimiento Consecutivo
Hoja de datos Ceram C0 Preparación de las super- Para que este producto dé buen resultado es de vital importancia que las superficies se preparen correctamente. Los requisitos exactos varían según el uso, la duración de servicio que se espera y el ficies estado original de las superficies. -
Página 78: Tiempo De Endurecimiento
- Recipiente para mezclar los dos componentes Pasos de trabajo 1 Eleve la máquina WILO del tanque y colóquela sobre una base segura y límpiela. 2 Limpie a fondo el lugar dañado con un agente de limpieza adecuado. 3 Raspe la superficie del lugar dañado con un papel de lija adecuado. -
Página 79: Descripción Del Producto
Dispositivos de descenso AVU… Dispositivos de descenso AVU… Descripción del producto Los dispositivos de descenso se componen de un tubo de guía, soportes de suelo y pared y varios juegos de anclas de unión para fijar. Están hechos únicamente de acero inoxidable y dimensionados para la máquina correspondiente. -
Página 80: Montaje Del Dispositivo De Descenso Avu 50
Tubo de guía Ancla de unión Bola Soporte de pared Alojamiento de suelo Tapón cuadrado Soporte del tubo Tornillo hexagonal Regleta de sujeción Ancla de unión Tornillo hexagonal Tabla F-1: Leyenda Fig. F-1: Dispositivo de descenso AVU 50-150 WILO EMU 3.0... - Página 81 Dispositivos de descenso AVU… Tipo Ancla de unión Ancla de unión Tornillo Tornillo AVU… (11) hexagonal (6) hexagonal (10) M10 (con aran- M8 (con aran- 50, 60 dela Nord-Lock) dela Nord-Lock) M12 (con aran- M12 (con aran- 80 - 150 dela Nord-Lock) dela Nord-Lock) Tabla F-2: Datos de rosca AVU 50-150...
- Página 82 Confeccionar la longitud del Montaje Adaptar la regleta tubo marcada de sujeción (5) AVU 50, 60 = 9mm AVU 80-150 = 13mm AVU 50, 60 = 9mm AVU 80-150 = 13mm Fig. F-3: Adaptar y trabajar el tubo de guía WILO EMU 3.0...
-
Página 83: Tubo De Guía
Dispositivos de descenso AVU… 1 Fije el tubo de guía (1) al dispositivo auxiliar de elevación. Coloque la espiga de giro del Montar completamente el dis- extremo inferior del tubo de guía (1) en el agujero de la bola (2). positivo de descenso 2 Gire el tubo de guía (1) con el soporte del tubo (4) debajo del soporte de pared (8), oriéntelo y fíjelo con el tornillo hexagonal (10) y el anillo con muelle. -
Página 84: Soporte Del Tubo
Ancla de unión (3) Ancla de unión (2) Soporte del tubo (5) Soporte de pared (4) Unidad de soporte (1) Unidad de soporte (1) Fig. F-5: Montar la unidad de soporte , Montar el dispositivo de descenso AVUSHH WILO EMU 3.0... -
Página 85: Ancla De Unión
Dispositivos de descenso AVU… Montaje de los dispositi- vos de descenso AVUSH Tubo de guía Regleta de sujeción Ancla de unión Tornillo hexagonal Ancla de unión Tapón cuadrado Soporte de pared Tabla F-3: Montar el alojamiento de suelo Fig. F-6: Dispositivo de descenso AVUSH E:\shares\Baprod\BA\subtec_m\appendix\e\mixer\avu.fm... - Página 86 5 Suelte la unidad de soporte (1) del soporte de pared y deposítela horizontalmente. Las mar- cas deben mirar hacia arriba. Barandilla Construcción Fig. F-7: Montar el soporte de pared, Adaptar y trabajar el tubo de guía WILO EMU 3.0...
- Página 87 Dispositivos de descenso AVU… 6 Suelte el soporte de pared (4). 7 Coloque las anclas de unión (2) en el suelo del tanque según la “Hoja de montaje de anclas de unión” y déjelas endurecer. 8 Taladre los agujeros de paso en la unidad de soporte (1). 9 Recorte la unidad de soporte (1) por la posición marcada.
-
Página 88: Montaje Del Producto En Elementos Constructivos De Acero
Para que se puedan soltar, se deben calentar los compo- sitivos de descenso nentes (> 300°C). Puesta en servicio Para el montaje de la máquina WILO y para su puesta en servicio, observe los capítulos correspon- dientes: - Montaje: Capítulo 5 - Puesta en servicio: Capítulo 6 Mantenimiento A intervalos de tiempo regulares o cuando el tanque esté... - Página 89 Dispositivos de descenso AVR… Dispositivos de descenso AVR… Descripción del producto Los dispositivos de descenso se componen de un tubo de guía, soportes de suelo y pared y varios juegos de anclas de unión para fijar. Están hechos únicamente de acero inoxidable y dimensionados para la máquina correspondiente.
-
Página 90: Montaje Del Dispositivo De Descenso Avr
Montaje del dispositivo de descenso AVR Tipo Ancla de unión Tornillo Arandela Arandela AV… hexagonal (3) Tabla G-2: Datos de las roscas AVR Tubo de guía Ancla de unión Tabla G-3: Leyenda Fig. G-1: Dispositivo de descenso AVR WILO EMU 3.0... - Página 91 Dispositivos de descenso AVR… 1 Fije el tubo de guía (1) al instrumento de elevación y hágalo descender por encima del tubo Montar el tubo de guía de presión o de fijación al muro. La distancia entre el tubo de guía (1) y el tubo de fijación al muro debe ser de entre 10mm y 20mm.
-
Página 92: Montaje Del Dispositivo De Descenso Avrz
Montaje del dispositivo de descenso AVRZ Tipo Ancla de unión Tornillo Arandela Arandela AV… hexagonal (3) Tabla G-4: Datos de las roscas AVRZ Tubo de guía Ancla de unión Espiga Tabla G-5: Leyenda Fig. G-3: Dispositivo de descenso AVRZ WILO EMU 3.0... - Página 93 Dispositivos de descenso AVR… 1 Coloque la espiga (6) sobre el tubo de fijación al muro. Montar el tubo de guía 2 Fije el tubo de guía (1) al instrumento de elevación y hágalo descender por encima del tubo de presión o de fijación al muro. El tubo de guía (1) debe deslizarse sobre la espiga. Oriente el tubo de guía (1) centrado y perpendicular sobre el tubo de fijación al muro.
- Página 94 De este modo se pueden montar también los dispositivos de descenso lateralmente. Tubo de guía Arandela Ancla de unión Espiga Tornillo hexagonal Pieza distanciadora Arandela Agujeros Tabla G-7: Leyenda Fig. G-5: Dispositivo de descenso AVRD y AVRZD WILO EMU 3.0...
- Página 95 Dispositivos de descenso AVR… 1 Posicione el tubo de guía (1) en la posición básica y, en el caso del AVRZD, monte la espiga Montar el tubo de guía (6). Véase al respecto las instrucciones del dispositivo de descenso correspondiente (AVR o AVRZ).
- Página 96 Para que se puedan soltar, se deben calentar los compo- sitivos de descenso nentes (> 300°C). Puesta en servicio Para el montaje de la máquina WILO y para su puesta en servicio, observe los capítulos correspon- dientes: - Montaje: Capítulo 5 - Puesta en servicio Capítulo 6 Mantenimiento A intervalos de tiempo regulares o cuando el tanque esté...
-
Página 97: Advertencias Sobre La Seguridad
Ficha tecnica - Conexion eléctrica Ficha tecnica - Conexion eléctrica Advertencias sobre la se- La conexión eléctrica del motor sólo debe realizarla un electricista debidamente autorizado. Para el tendido de las líneas del motor así como para la conexión del mismo deben observarse las normas guridad VDE y las locales pertinentes en vigor. -
Página 98: Designación De Conductores De La Línea De Ali- Mentación
10 conductor de protección 11 línea de alimentación del motor 12 línea de alimentación del motor, incicio 13 línea de alimentacion del motor, fin 14 línea de alimentacion del motor baja velocidad 15 línea de alimentacion del motor alta velocidad WILO EMU 3.0... - Página 99 Ficha tecnica - Conexion eléctrica 16 sonda térmica con coeficiente negativo según DIN 44081 17 sonda térmica con coeficiente negativo, inicio 18 sonda térmica con coeficiente negativo, alta temperatura según DIN 44081 19 sonda térmica con coeficiente negativo, baja temperatura según DIN 44081 20 sonda térmica bimetálica (abridor) 250V 2A cos j = 1 21 sonda térmica bimetálica, inicio 22 sonda térmica bimetálica alta temperatura (abridor)
-
Página 100: Sicherheitshinweise
DATENBLATT - ELEKTRISCHER ANSCHLUSS Sicherheitshinweise: Der Anschluß des Motors darf nur von einer autorisierten Elektrofachkraft vorgenommen werden. Es sind bei der Leitungsverlegung und beim Anschließen des Motors die VDE- und die örtlichen Vorschriften zu beachten. Der Einbau eines Motorschutzes zwingend vorgeschrieben. -
Página 101: Declaración De Conformidad Ce
Declaración de conformidad CE... - Página 103 Lithuania Serbia and Montenegro Taiwan WILO SALMSON WILO Lietuva UAB WILO Hrvatska d.o.o. WILO Magyarország Kft WILO Beograd d.o.o. WILO-EMU Taiwan Co. Ltd. Argentina S.A. 03202 Vilnius 10090 Zagreb 2045 Törökbálint 11000 Beograd 110 Taipeh C1295ABI Ciudad T +370 5 2136495...
