Procedimiento de instalación

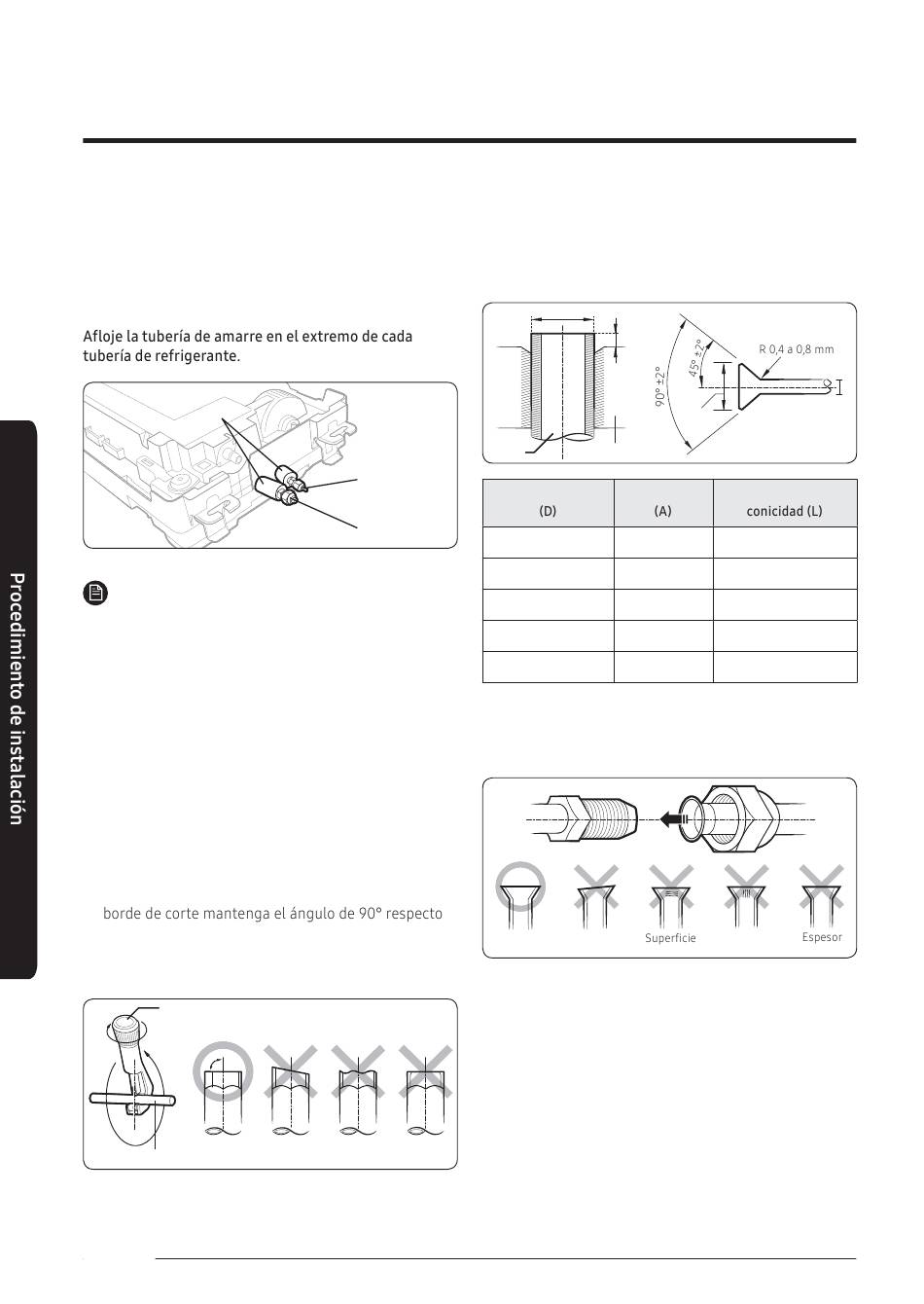

Paso 5 Purga del gas inerte de la
unidad interior
La unidad interior viene cargada de fábrica con gas
nitrógeno (gas inerte). Por ello, se debe purgar todo el
gas inerte antes de conectar la tubería de ensamble.
Aislante
NOTA
• Para evitar el ingreso en la tubería de suciedad o
de objetos extraños durante la instalación, no quite
totalmente la tubería de amarre hasta que tenga la
tubería lista para conectarla.
Paso 6 Corte y ensanchamiento de las
tuberías
1 Asegúrese de contar con todas las herramientas
necesarias: instrumento para corte de tuberías,
escariador, herramienta para ensanchar y soporte
para tuberías.
2 Si desea acortar las tuberías, córtelas con un
instrumento de corte, teniendo cuidado de que el
del lateral de la tubería. Consulte las siguientes
ilustraciones para ver ejemplos de cortes de bordes
correctos e incorrectos.
Cortatubo
Tubería
10
Español
Lado del
líquido
Lado del gas
Oblicuo
Irregular
Rebaba
3 Para evitar las fugas de gas, quite toda rebaba del
borde de corte de la tubería utilizando un escariador.
4 Deslice una tuerca cónica en la tubería y ajuste la
conicidad.
D
A
Tubería
Quemador
Diámetro externo
Profundidad
Ø6,35 mm
1,3 mm
Ø9,52 mm
1,8 mm
Ø12,70 mm
2,0 mm
Ø15,88 mm
2,2 mm
Ø19,05 mm
2,2 mm
5 Verifique que la conicidad sea la correcta,
consultando las ilustraciones a continuación que
incluyen ejemplos de conicidad inadecuada.
Inclinado
Correcto
dañada
D
L
Quemador
Dimensión de la
8,7 a 9,1 mm
12,8 a 13,2 mm
16,2 a 16,6 mm
19,3 a 19,7 mm
23,6 a 24,0 mm
Agrietado
irregular
