Procedimiento de instalación

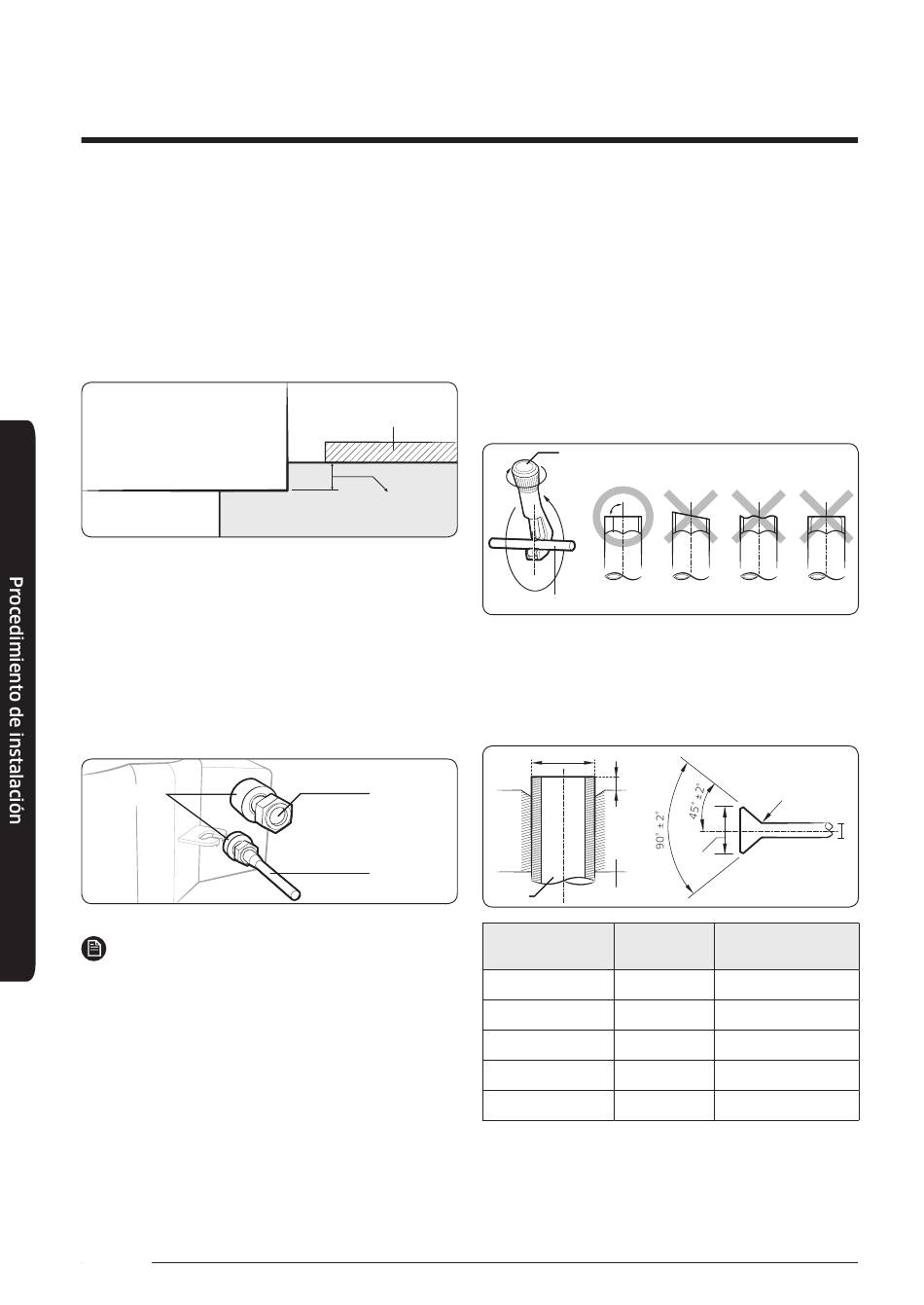

7 Ajuste la unidad en la posición apropiada, teniendo en
cuenta el área de instalación del panel frontal.
• Coloque la plantilla en la unidad interior.
• Ajuste el espacio existente entre el techo y la
unidad interior mediante un calibrador.
• Fije la unidad interior de forma segura tras ajustar
la posición de la unidad mediante un nivel.
• Retire la plantilla e instale el panel frontal.
Unidad interior
Calibrador
Paso 5 Purgar el gas inerte de la
unidad interior
La unidad interior incluye nitrógeno (gas inerte) cargado
en fábrica. Por tanto, es necesario purgar todo el gas
inerte antes de conectar las tuberías de montaje.
Desenrosque el tubo de contracción situado en el
extremo de cada tubería de refrigerante.
Aislante
NOTA
• Para evitar que entren objetos extraños o suciedad
en las tuberías durante la instalación, no retire el tubo
de contracción totalmente hasta que esté listo para
conectar la tubería.
10
Español
Paso 6 Cortar y abocardar las
tuberías
1 Asegúrese de disponer de las herramientas
2 Si desea acortar las tuberías, córtelas mediante un
Techo
Para la instalación empotrada
del panel cuadrado: 11,5 mm
Para la instalación empotrada
del panel circular: 41,5 mm
3 Para evitar las fugas de gas, elimine todas las
4 Deslice una tuerca abocardada por la tubería y
Lado del gas
Lado del
líquido
Tubería
Diámetro externo
necesarias: cortatubos, escariador, ensanchador de
tubos y sujetatubos.
cortatubos y asegúrese de que el borde de corte
conserve un ángulo de 90° con respecto al lateral de
la tubería. Consulte las ilustraciones siguientes para
ver ejemplos de bordes cortados de forma correcta e
incorrecta.
Cortatubos
Oblícuo
Tubería
rebabas del borde de corte de la tubería mediante un
escariador.
modifique el abocardado.
D
A
Abocardado
Profundidad
(D)
(A)
Ø 6,35 mm
1,3 mm
ø 9,52 mm
1,8 mm
ø 12,70 mm
2,0 mm
ø 15,88 mm
2,2 mm
ø 19,05 mm
2,2 mm
Irregular
Rebaba
R 0,4 - 0,8 mm
D
L
Abocardado
Dimensiones de
abocardado (L)
De 8,7 a 9,1 mm
12,8 a 13,2 mm
16,2 a 16,6 mm
19,3 a 19,7 mm
23,6 a 24,0 mm
