1 Montaje
Contenidos del paquete y desempaquetar
Desempaquetar el Transmisor con cuidado y revisar que
no se haya dañado en el transporte y que esté completo.
El paquete contiene:
– Unidad frontal del Transmisor
– Estuche inferior
– Hoja corte de instrucciones
– El manual de instrucciones
– Certificado de trabajo 2.3
Montaje
(Para sellado en caso
de montaje en pared)

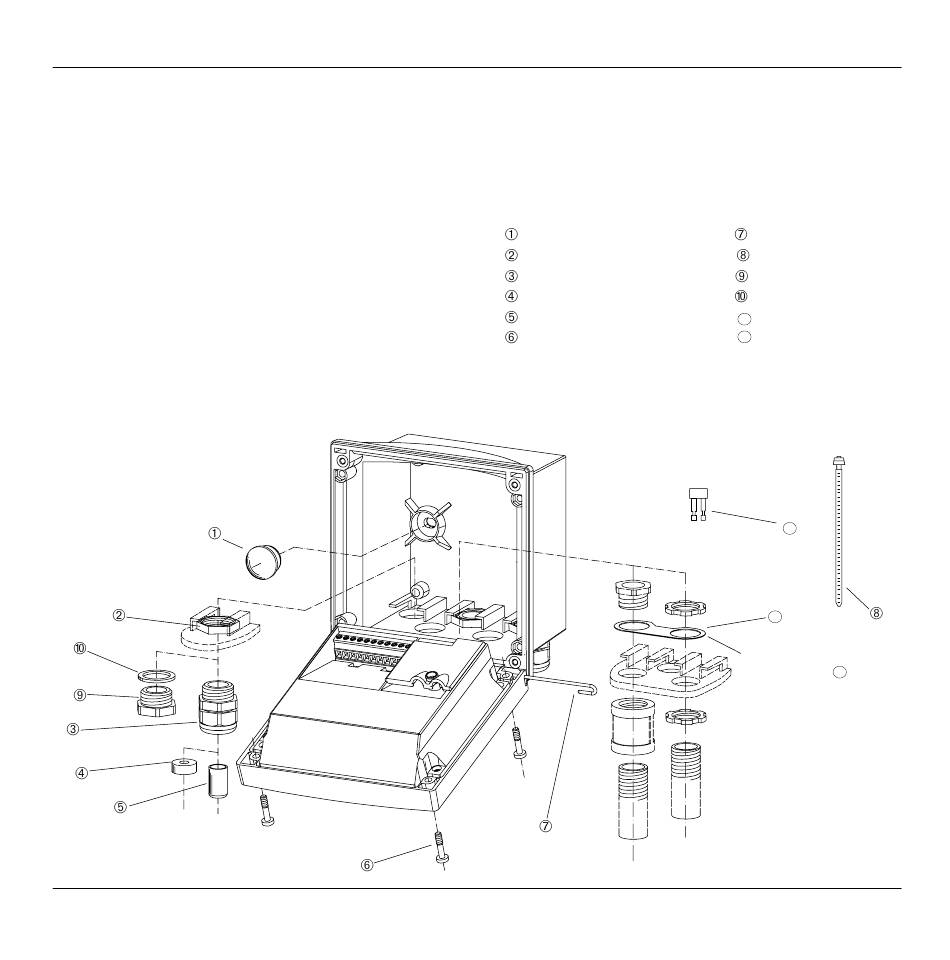

Fig. 1 Montaje del estuche
Montaje 6
– La bolsa contiene:
2 clavijas de sellado
5 tuercas hexagonale s
3 bornes de cable Pg
1 reductor de goma
1 clavija Pg
4 tornillos de la carcasa
2.(Puede insertarse
desde cualquier lado)
1 bisagra
3 atadores de cable
3 clavijas del rellenador
3 juntas
1 arandela
11
1 arrancador
12
12
11
Para montaje del conducto:
Colocar la
11
arandela entre la carcasa
y la tuerca.
