La placa del sistema cuenta con 24 ranuras de memoria. Para obtener más información, consulte "Reglas de
instalación del módulo de memoria" en la página 66.
20
Socket del microprocesador 2
34
Socket del microprocesador 1
Para modelos de servidor con dos microprocesadores, cada uno de los microprocesadores se fija al socket
del microprocesador en la placa del sistema y se instala un disipador de calor sobre este para proporcionar
refrigeración. Para modelos de servidor con un microprocesador, el socket para el microprocesador 2 se
protege con una cubierta de socket de microprocesador.
24 26 27 28 31 33 35 36
Se usa para conectar el cable del ventilador del sistema correspondiente.
30
Conector de alimentación de la placa frontal
Se usa para conectar el cable de alimentación de la placa posterior.
Conmutadores de la placa del sistema

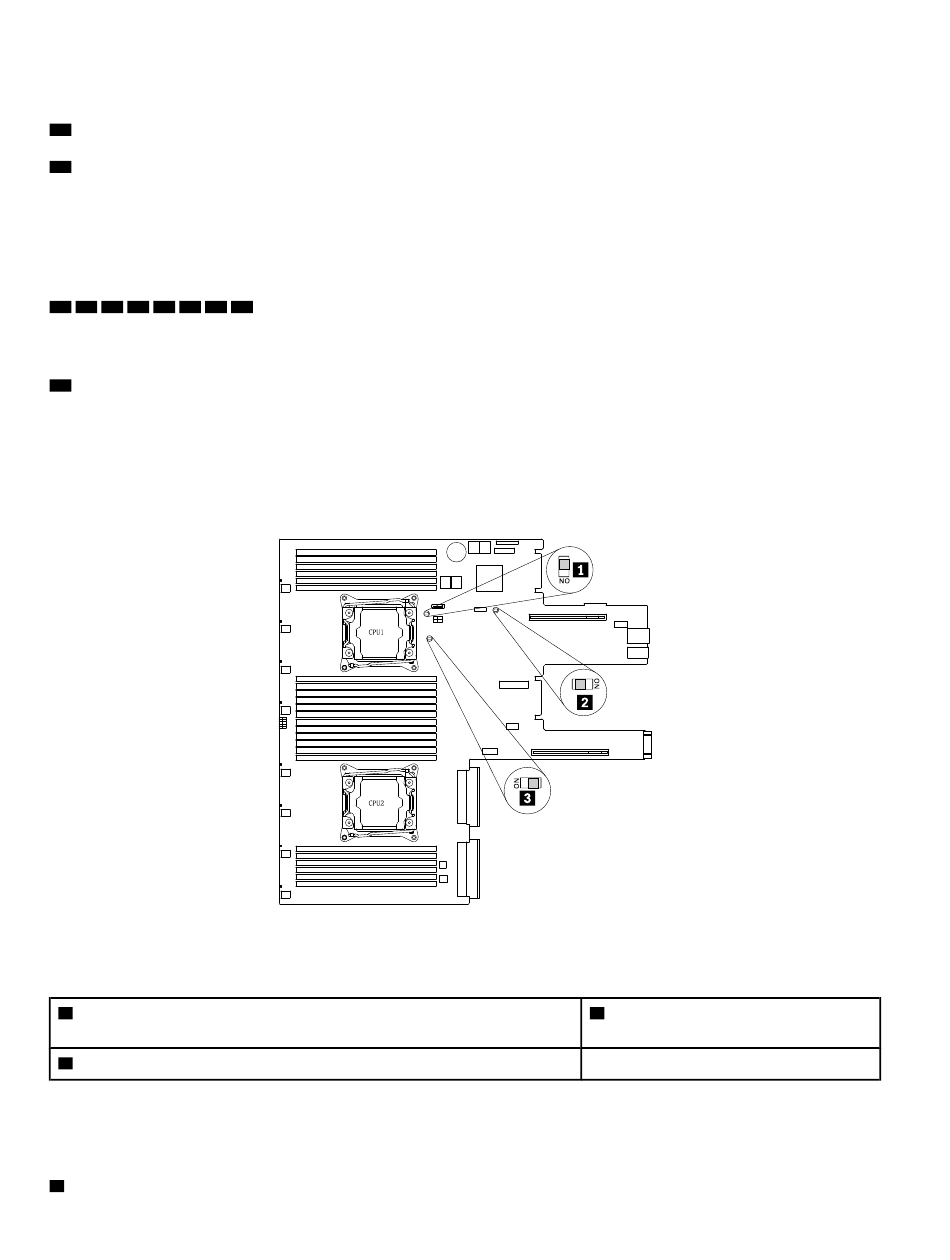

En la siguiente ilustración se muestran los conmutadores de la placa del sistema del servidor.
Figura 31. Conmutadores de la placa del sistema
Tabla 2. Conmutadores de la placa del sistema
1
Conmutador de borrado de contraseña
3
Conmutador de recuperación de BIOS
Atención: Para definir el estado de los conmutadores, debe extraer la cubierta del servidor para obtener
acceso a la placa del sistema. No abra el servidor ni intente repararlo antes de leer y comprender "Lea esto
primero: información de seguridad" en la página v y "Directrices" en la página 59.
1
Conmutador de borrado de contraseña (Valor predeterminado: apagado)
40
ThinkServer RD550 Guía del usuario y Manual de mantenimiento de hardware
Conectores del ventilador del sistema
2
Conmutador de valores
predeterminados del BIOS
