Instrucciones – Lista de piezas

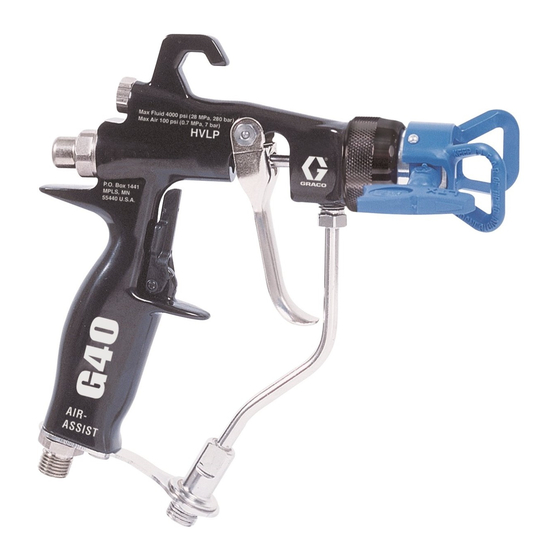

G15/G40 pistola de
pulverización
Línea ligera de pistolas de pulverización asistidas por aire para pulverizar y acabar una
variedad de pinturas y recubrimientos, particularmente en aplicaciones que requieren una
atomización homogénea y una gran eficiencia de transferencia. Sólo para uso profesional.
Instrucciones importantes de seguridad:
Lea todas las advertencias e instrucciones de este manual.
Guarde estas instrucciones. Vea la página 3 para obtener
información sobre el modelo, incluyendo la presión máxima de
trabajo.
Modelo G40
Modelo G15
Modelo de boquilla G40 w/RAC
TI6844A
TI6553A
3A0282D
SPA
TI7204B
II 2 G
