EKKO

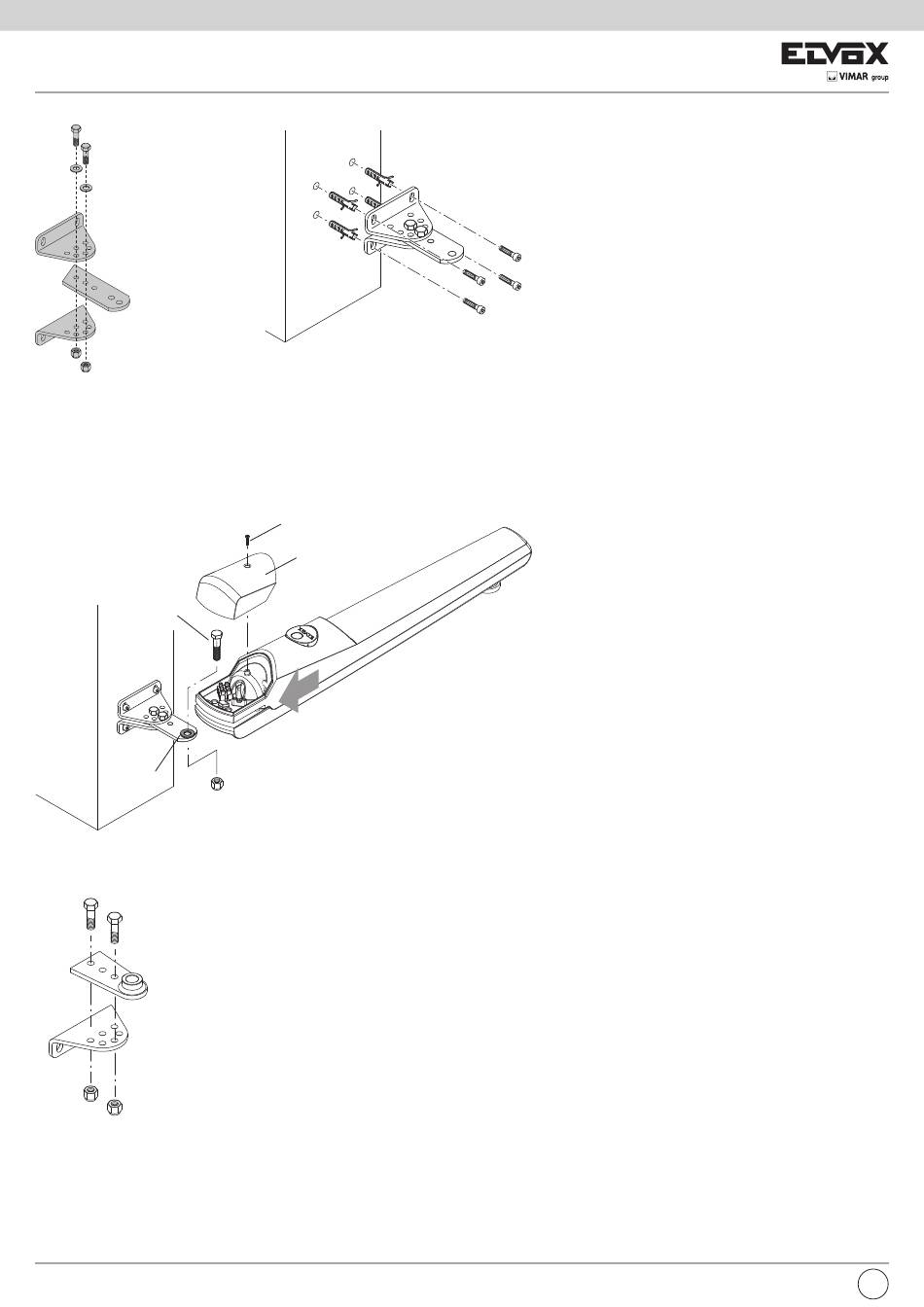

Montage der Pfostenhalterung:
Befestigung des Getriebemotors an der Pfostenhalterung: Getriebemotor an der Halterung anbringen:
- Die Schraube F lösen, dann das Gehäuse C entfernen
- Die Unterlegscheibe auf die Halterung legen
- Den Getriebemotor einsetzen
- Den Getriebemotor mit der Schraube V und der Mutter fixieren (die Mutter nicht zu fest anziehen, beim Drehen des Getriebmotors darf
es zu keinen Reibungen kommen)
V
R
Dies ist die korrekte Position des Zapfens für die Befestigung des Torflügel-Mitnehmerarms. Wie folgt vorgehen:
- Die Halterung wie abgebildet zusammenbauen
40
F
C
DE
