Notas:
La prueba T diferencial provocará el disparo del diferencial. Compruebe que el instrumento no reciba alimentación de
•
una toma de red protegida por el diferencial comprobado.
9.2.6.3
C orriente de dis paro (I dif)
Se aplica una corriente residual continuamente ascendente que tiene como finalidad la comprobación la sensibilidad límite para
el disparo del diferencial. El instrumento incrementa la corriente de prueba en pequeños pasos a lo largo de la escala
correspondiente, del siguiente modo:
La corriente de prueba máxima es I
Procedimiento de medición de la corriente de disparo
Seleccione la prueba sencilla I dif.
•
Configure los parámetros de la prueba.
•
Conecte el cable de prueba de tres hilos al puerto de prueba TP1 del instrumento.
•
Conecte el cable de prueba de tres hilos a L, N (a continuación del diferencial) y a los terminales PE de la máquina.
•
Pulse la tecla START para iniciar la medición.
•
Pulse GUARD. (F4) para almacenar el resultado (opcional).
•

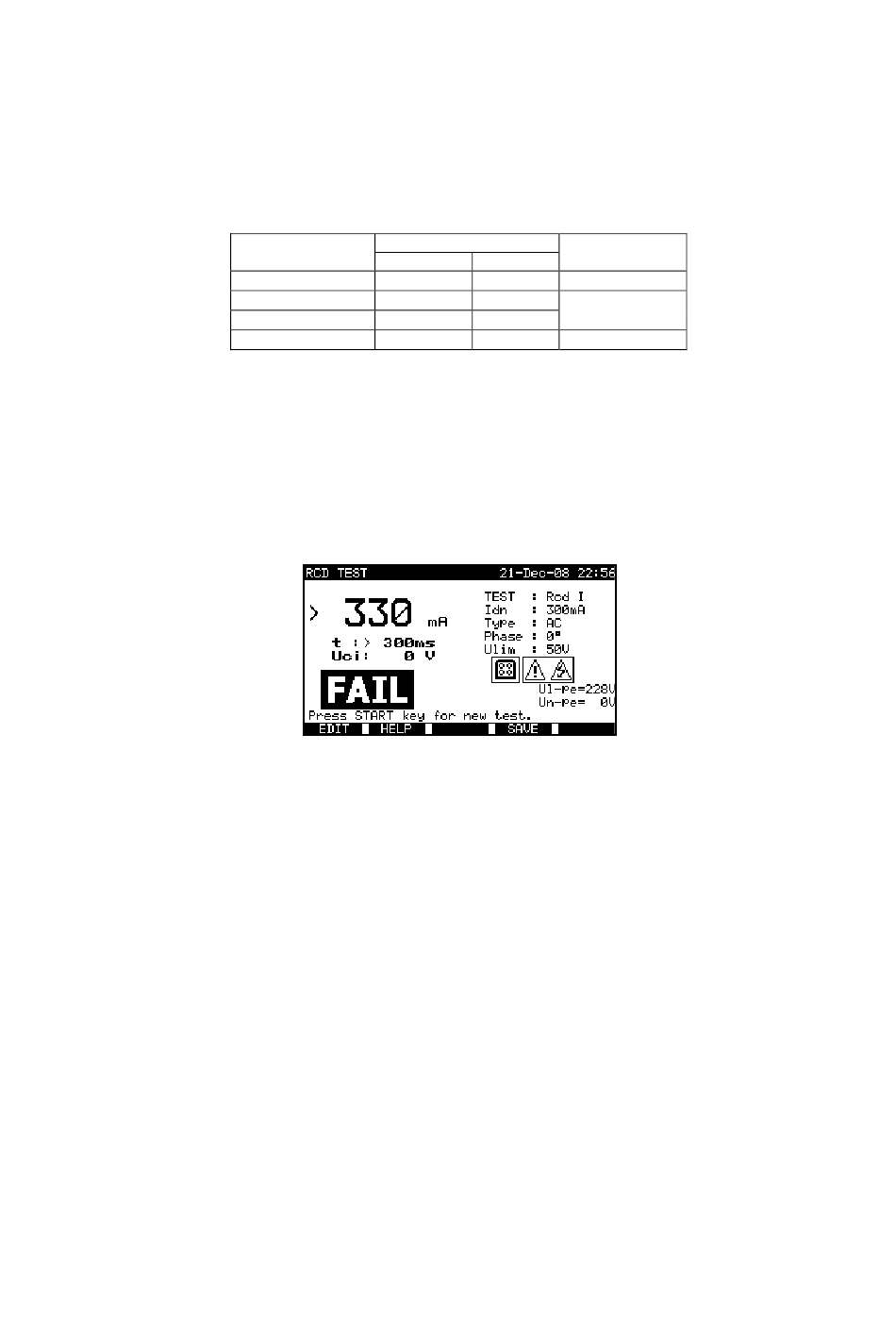

Ejemplos de resultados de la medición de la corriente de disparo del diferencial
Resultados mostrados:
Resultado principal ............. Corriente de disparo,
t ........................................... Tiempo de disparo a I
Uc ....................................... Tensión de contacto a la corriente de disparo I
Ul-pe ................................... Tensión UL-PE
Un-pe .................................. Tensión UN-PE
Nota:
La prueba I dif provocará el disparo del diferencial. Compruebe que el instrumento no esté conectado a un enchufe
•
protegido por el diferencial comprobado.
9.2.6.4
Autotes t de diferenc ial
La función Autotest de diferencial está diseñada para realizar una prueba completa del diferencial y medir todos sus
parámetros de seguridad (tensión de contacto, resistencia de bucle de defecto y tiempo de disparo a diferentes corrientes
residuales) en un conjunto de pruebas automáticas, dirigidas por el instrumento.
Escala de la pendiente
Tipo de diferencial
Valor inicial
AC
0.2×I
A (I
≥ 30 mA)
0.2×I
∆ N
A (I
= 10 mA)
0.2×I
∆ N
B
0.2×I
(corriente de disparo) o el valor final en caso de que el diferencial no se haya disparado.
∆
no se haya disparado.
Probador portátil multifunción C.A 6155
Forma de onda
Valor final
Sinusoidal
1.1×I
∆ N
∆ N
1.5×I
∆ N
∆ N
Pulsada
2.2×I
∆ N
∆ N
CC
2.2×I
∆ N
∆ N
∆
∆
101
, o el valor final en caso de que el diferencial
