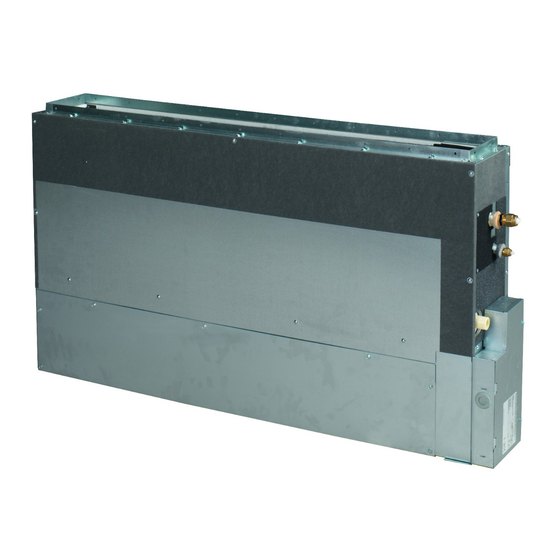

- Página 1 MANUAL DE INSTALACIÓN R410A Split series FNQ25A2VEB FNQ35A2VEB FNQ50A2VEB FNQ60A2VEB...
- Página 2 3P323721-7J...
-
Página 3: Tabla De Contenido
ÍNDICE PRECAUCIONES PARA SU SEGURIDAD ......... 1 ACCESORIOS . -
Página 4: Accesorios
PRECAUCIONES PARA SU SEGURIDAD • Al instalar el sistema o cambiarlo de posición, asegúrese de que el circuito de refrigerante no contiene sustancias distintas del refrigerante especificado (R410A), como por ejemplo aire. (La presencia de sustancias extrañas en el circuito de refrigerante provoca un aumento anómalo de la presión o una rotura, que puede causar accidentes.) •... - Página 5 ACCESORIOS a. Puntos para verificar después de terminar el trabajo b. Puntos para verificar en el momento de la entrega Puntos para verificar Si no se hace bien, puede Verificación Puntos para verificar Verificación darse lo siguiente ¿La unidad interior y exterior están Las unidades pueden ¿Explicó...
-
Página 6: Selección Del Lugar De Instalación
SELECCIÓN DEL LUGAR DE INSTALACIÓN • Antes de elegir la ubicación de instalación, obtenga la aprobación del usuario. Unidad interior Precaución • Cuando mueva la unidad durante o después del desembalaje, asegúrese de levantarla mediante las agarraderas de elevación previstas para este fin. No ejerza presión en ninguna otra pieza, particularmente en la tubería de refrigerante, la tubería de drenaje y las bridas. -
Página 7: Preparativos Antes De La Instalación
PREPARATIVOS ANTES DE LA INSTALACIÓN Monte la tapa de la cámara y el filtro de aire (accesorio). Descarga Descarga En caso de aspiración delantera. de aire de aire (1) Retire la red de protección. (2) Retire la tapa de la cámara. (7 ubicaciones) (3) Retire una pata del lado opuesto de la caja de componentes eléctricos (para obtener instrucciones, consulte página 5... -
Página 8: Instalación De La Unidad Interior
PREPARATIVOS ANTES DE LA INSTALACIÓN 3) Vuelva a colocar los tornillos (1) y (2) en la tapa de la cámara Red de protección Pata (igual para segunda pata) Pata (igual para segunda pata) INSTALACIÓN DE LA UNIDAD INTERIOR Respecto a las piezas que han de utilizarse para el trabajo de instalación, asegúrese de utilizar los accesorios suministrados y las piezas especificadas indicadas por nuestra empresa. -
Página 9: Salida De Aire
INSTALACIÓN DE LA UNIDAD INTERIOR Montaje del controlador remoto Consulte el "Manual de instalación del controlador remoto" suministrado con el controlador remoto. Tipo de montaje en pared/oculto en el suelo La unidad requiere un espacio mínimo de 100 mm (F) y un espacio (E) en el lado inferior para la admisión de aire y un espacio máximo de 20 mm desde la pared mediante espaciadores (suministro independiente). -
Página 10: Instalación En Pared
INSTALACIÓN DE LA UNIDAD INTERIOR Instalación en pared Instalación oculta en el suelo Instale la unidad de acuerdo con las siguientes Instale la unidad de acuerdo con las siguientes ilustraciones. ilustraciones. Unidad de medida = mm Unidad de medida = mm Unidad Modelo 25/35 50/60... -
Página 11: Instalación De La Unidad Exterior
INSTALACIÓN DE LA UNIDAD EXTERIOR Realice la instalación de conformidad con el manual de instalación entregado con la unidad exterior. TRABAJOS EN LA TUBERÍA DE REFRIGERANTE Consulte el manual de instalación entregado con la unidad exterior. ABOCARDADO DEL EXTREMO DEL TUBO 1) Corte el extremo del tubo con un cortatubos. - Página 12 TRABAJOS EN LA TUBERÍA DE REFRIGERANTE Mida la longitud del tubo Procedimiento de aislamiento de los tubos de gas Procedimiento de aislamiento de los tubos de líquido de gas, ya que deberá Material aislante Aislamiento para la conexión cubrirlo con la cinta Aislamiento para la conexión de los tubos de sellado.
-
Página 13: Trabajos En La Tubería De Drenaje
TRABAJOS EN LA TUBERÍA DE DRENAJE Precaución Asegúrese de que todo el agua esté fuera antes de realizar la conexión de los conductos. Instale la tubería de drenaje. Tubos de refrigerante • Controle que el drenaje funcione correctamente. • El diámetro de la tubería de drenaje debe ser superior o igual al diámetro del tubo de conexión (tubo de vinilo;... -
Página 14: Instalación Del Conducto
INSTALACIÓN DEL CONDUCTO Conecte el suministro que se suministra en la obra. Lado de entrada de aire • Fije el conducto y la brida del lado de admisión (suministro independiente). • Conecte la brida a la unidad principal con los tornillos accesorios (en 16, 20 o 24 posiciones). •... -
Página 15: Cableado
CABLEADO Consulte el manual de instalación entregado con la unidad exterior. CONEXIÓN DE CABLEADOS • Conecte los cables solo después de haber retirado la tapa de la caja de controles tal y como se muestra en la ilustración. Precaución •... - Página 16 CABLEADO [ Conexión del cableado eléctrico ] Cableado de alimentación eléctrica y cable de conexión a tierra Retire la tapa de la caja de controles. A continuación, pase los cables a la unidad a través del orificio pasante para cableado y conéctelos a la regleta de terminales del cableado de alimentación (4P).
-
Página 17: Diagrama Del Cableado
DIAGRAMA DEL CABLEADO : CABLEADO DE OBRA : NEGRO : MORADO : CONECTOR : AZUL : ROJO : ABRAZADERA DE CABLES : MARRÓN : BLANCO : GRIS : AMARILLO : TORNILLO PROTECTOR DE TIERRA : ENERGIZADO : NARANJA : VERDE : NEUTRAL : ROSA UNIDAD INTERIOR... -
Página 18: Operación De Prueba Y Pruebas
OPERACIÓN DE PRUEBA Y PRUEBAS Operación de prueba y pruebas (1) Mida la tensión de alimentación y asegúrese de que se encuentra dentro del rango especificado. (2) La operación de prueba debe realizarse en el modo de refrigeración o calefacción. Operación de prueba desde el mando a distancia (1) Pulse el botón ENCENDIDO/APAGADO para encender el sistema. - Página 20 4P393317-1 2014.12...
