4.5.2
4.5.2.1
Instrucciones de servicio
EcoBell2 SL-DC - Pulverizador rotativo con carga directa
Descripción del funcionamiento
Paquete de brida
La brida es una placa cilíndrica. La placa tiene diferentes orificios y
roscas para la conexión de mangueras y conductos, así como para
los tornillos de sujeción.
Solo están ocupadas las conexiones necesarias para las funciones
del pulverizador dependientes de proceso.
En el centro de la placa de brida está el orificio para el dispositivo de
sujeción del pulverizador.
El paquete de brida conecta el pulverizador con los componentes de
la alimentación de material, la alta tensión y el control. Los
componentes siguientes establecen esta conexión:
-
Mangueras
-
Cable de fibra óptica
-
Línea de alta tensión
Línea de alta tensión
Para operación con carga directa el paquete de brida está conectado
a la alta tensión. Una línea de alta tensión une el generador de alta
tensión con el pulverizador. La línea de alta tensión está enroscada a
la brida con terminal de cable y disco de seguridad.

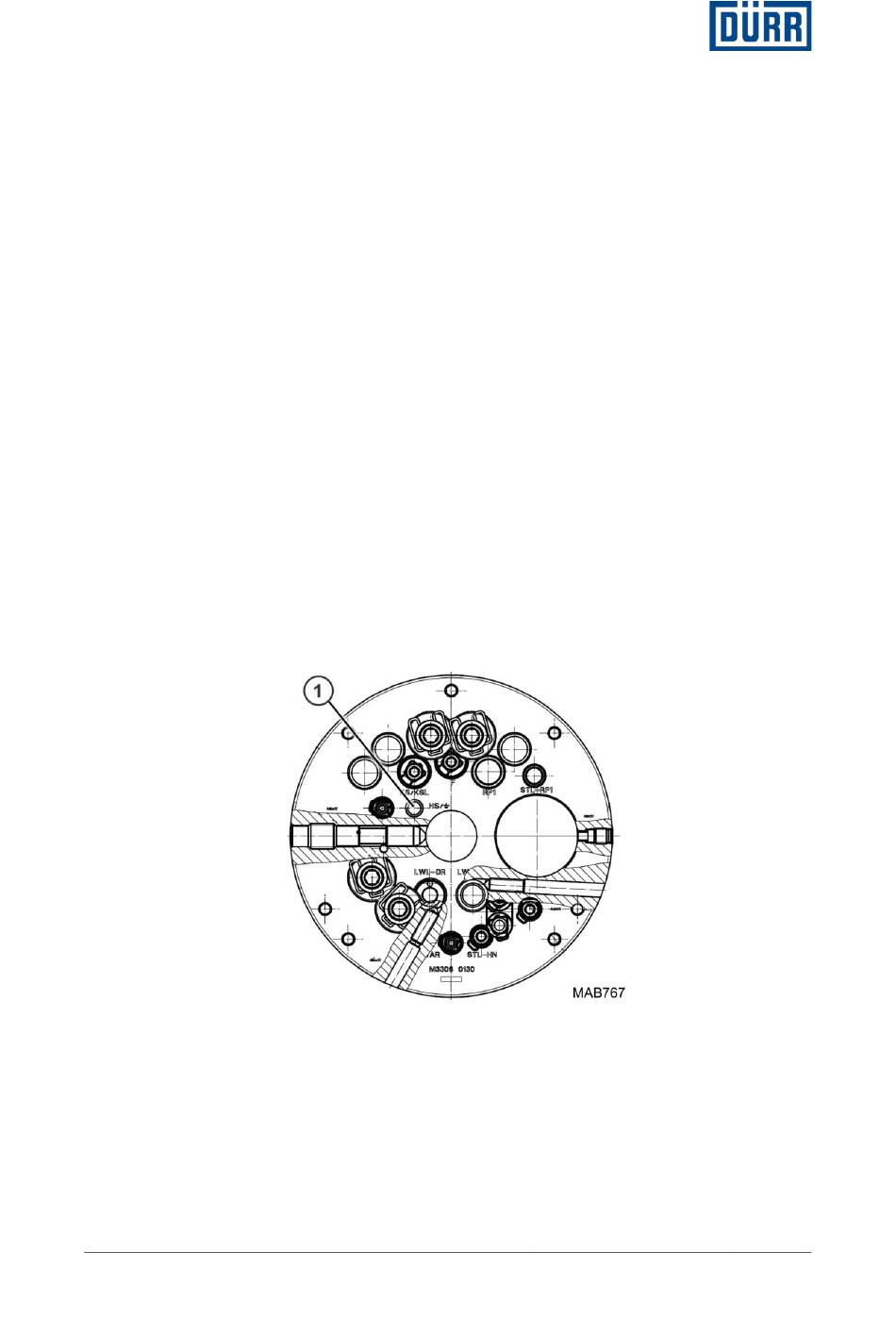

Fig 16:
Parte trasera de la brida
1
Conexión de alta tensión en la brida
Pos: 31 /INP/ Bell 2/04_ 05 Zubehö r_ DA @ 57\mod_ 150 891 1678 881 _44 12.docx @ 622 417 @ 234 444 444 4444 344 4 @ 1
© Dürr Systems AG
N.º documento: MRA00002ES
Versión: 07 • Versión: 01/2020
41 / 153
