Instrucciones de servicio
EcoBell2 SL-DC - Pulverizador rotativo con carga directa
Instalación y montaje
Herramienta de prueba

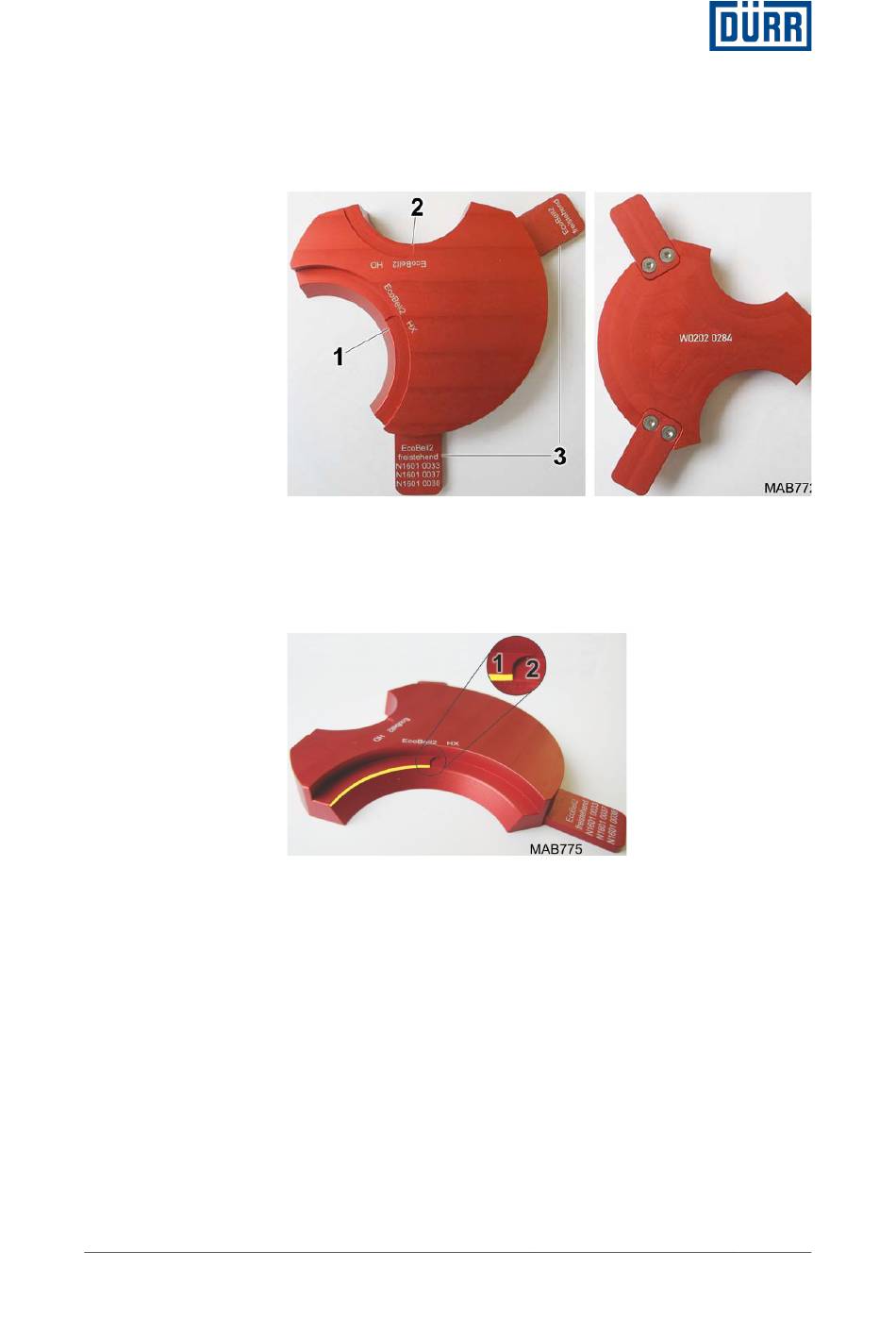

Fig 27:
Herramienta de prueba
1
Adaptador para EcoBell2 HX
2
Alojamiento para EcoBell2 HD
3
Lengüeta de medición para EcoBell2 con platillo de campana libre
Utilización de la herramienta de pruebas en el EcoBell2 HX
Fig 28:
Superficies de medición (ejemplo EcoBell2 HX)
1
Superficie de medición 1
2
Superficie de medición 2
•
Colocar la parte inferior de la herramienta sobre el anillo del aire
guía.
El borde superior del platillo de campana tiene que estar en el área
situada entre la superficie de medición 1 y la superficie de
medición 2.
© Dürr Systems AG
N.º documento: MRA00002ES
Versión: 07 • Versión: 01/2020
61 / 153
