Wolf CGG-1K-24 Instrucciones De Montaje Y Servicio página 8

Limitador de temperatura
Sensor de ida 2
Sensor de ida 1
Válvula de derivación
de tres vías
Sensor de caudal de
ACS y de temperatura
Válvula de derivación
Válvula de rebose
Bloque hidráulico
8

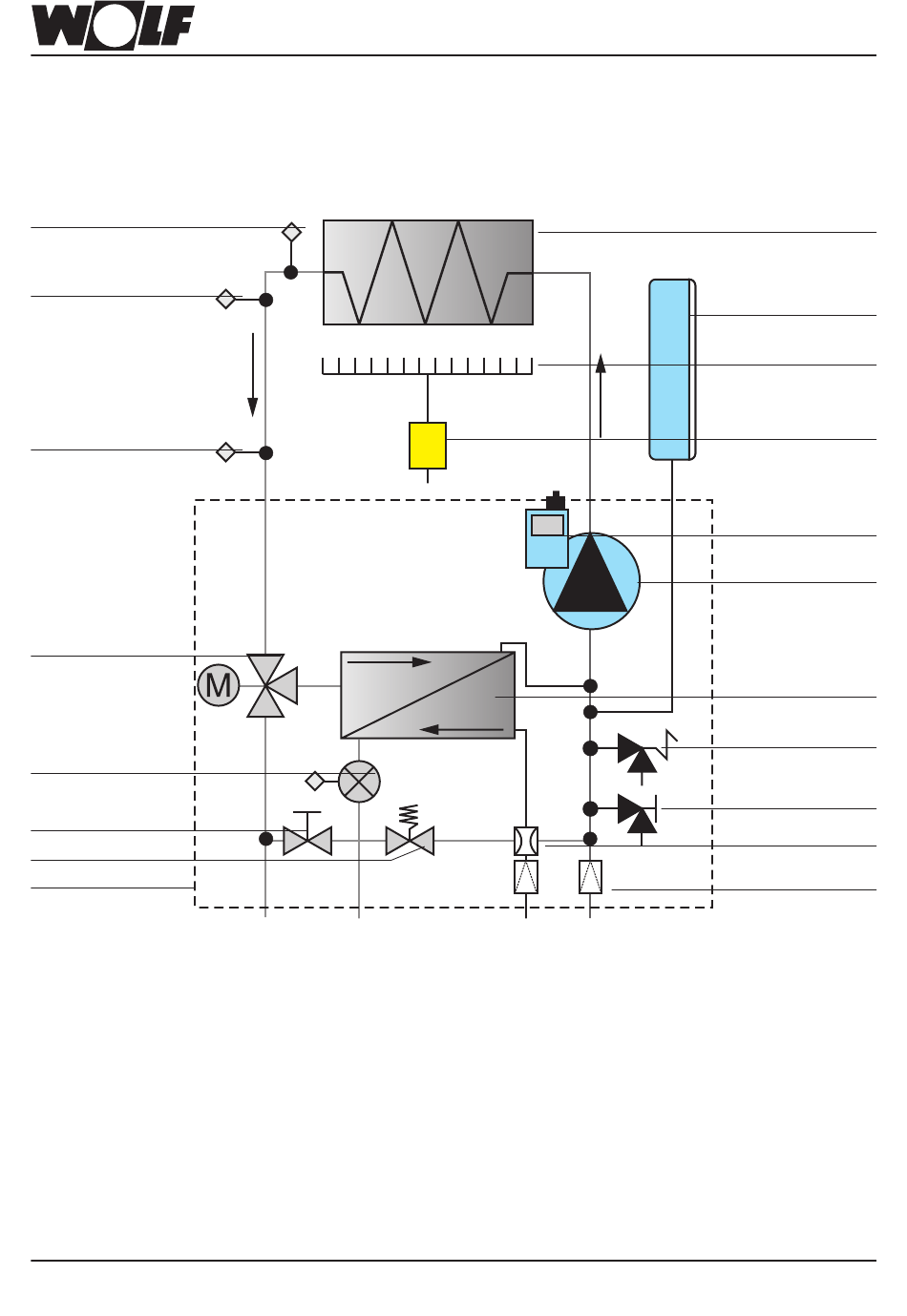

Esquema de montaje
Intercambiador de calor
agua de calefacción
Vaso de expansión
Quemador de gas
Válvula multigás
Purga de aire
Bomba circuito calef.
Intercambiador de
calor de ACS
Válvula de seguridad
Llave de vaciado
Filtro de agua fría con
limitador de caudal
Filtro del circuito
de calefacción
3062052_0207
