CAME Z Serie Manual De Instrucciones

SERIE
QUADRO COMANDO
ELECTRIC CONTROL PANEL
ARMOIRE DE COMMANDE
SCHALTTAFEL
CUADRO DE MANDO
1
CARATTERISTICHE GENERALI
240 mm

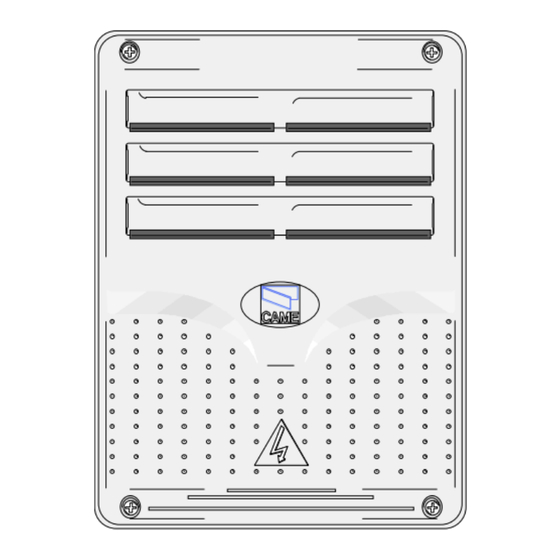

Descrizione quadro comando
Quadro elettrico per motoriduttori a 24V con alimentazione
230V monofase; frequenza 50÷60 Hz.
Adatto al comando di motoriduttori serie
ATI, FERNI e FROG.
Progettato e costruito interamente dalla CAME S.p.A.,
risponde alle vigenti norme di sicurezza UNI 8612, con
grado di protezione IP 54. Scatola in ABS, dotata di presa
per il riciclo d'aria. Garantito 12 mesi salvo manomissioni.
Il quadro comando va alimentato con la tensione di 230V
sui morsetti L1 ed L2 ed è protetto in ingresso con fusibile di
linea da 3.15A. I dispositivi di comando sono a bassa
tensione e protetti con fusibile da 630mA. La potenza
complessiva degli accessori a 24V, protetti da fusibile a
3.15A, non deve superare i 40W.
Sicurezza
Le fotocellule possono essere collegate e predisposte per:
- Riapertura in fase di chiusura (2-C1);
- Stop parziale , arresto del cancello se in
movimento con conseguente predisposizione
alla chiusura automatica (2-C3);
- Stop totale (1-2), arresto del cancello con
l'esclusione del ciclo di chiusura automatica;
per riprendere il movimento bisogna agire
sulla pulsantiera o sul radiocomando;
- F unzione del test di sicurezza . Ad ogni
comando di apertura e chiusura delle ante, la
centralina verifica l'efficenza delle fotocellule
(vedi pag. 16).
Il quadro elettrico include un sensore
amperometrico dei motori che interviene
quando un ostacolo blocca il movimento in
apertura o in chiusura. Se in marcia, esso
inverte il movimento. Se in rallentamento, il
motore interessato si blocca mentre l'altro
completa il suo movimento. La sensibilità del
dispositivo è regolabile mediante trimmers
(vedi pag.6).
I trasformatori sono dotati di una protezione
che in caso di sovraccarico termico mantiene
le ante aperte.
Z | Z |
SERIES SÉRIE
120 mm
145 mm
Z | Z |
BAUREIHE SERIE
ZL19
La richiusura avviene solo dopo che la temperatura è scesa
sotto la soglia di emergenza.
Accessori collegabili
- Lampada di segnalazione di "cancello aperto";
- Lampeggiatore di movimento;
- Lampada ciclo;
- Elettroserratura;
- Scheda LB18 per alimentazione mediante batteria che, in
caso di mancanza di energia elettrica, interviene automati-
camente. Al ripristino della tensione di linea, provvede alla
ricarica della batteria stessa;
- Scheda radiofrequenza AF (vedi tabella pag.6).
Altre funzioni selezionabili
- Chiusura automatica. Il temporizzatore di chiusura auto-
matica si autoalimenta a fine-tempo corsa in apertura. Il
tempo prefissato regolabile, è comunque subordinato
dall'intervento di eventuali accessori di sicurezza e si
esclude dopo un intervento di "stop" o in mancanza di
energia elettrica;
- Rilevazione ostacolo . A motore fermo (cancello chiuso,
aperto o dopo un comando di stop totale), impedisce
qualsiasi movimento se i dispositivi di sicurezza (es.
fotocellule) rilevano un ostacolo;
- Colpo d'ariete. Funzione che facilita lo sganciamento della
serratura; (ad ogni comando di apertura, le ante premono in
battuta di chiusura per un secondo, facilitando l'operazione
di sgancio dell'elettroserratura);
- Lampada ciclo . Lampada che illumina la zona di manovra:
rimane accesa dal momento in cui le ante iniziano l'apertura
fino alla completa chiusura (compreso il tempo di chiusura
automatica). Nel caso non viene inserita la chiusura auto-
matica rimane accesa solo durante il movimento (10-E3).
Selezionarla tramite jumper (vedi pag.9);
- Abilitazione comando motoriduttori: ATI, FERNI o FROG
selezionabili tramite dip-switch a 4 vie (vedi pag.13);
- Funzione a "uomo presente" . Funzionamento del cancello
mantenendo premuto il pulsante (esclude la funzione del
radiocomando);
- Prelampeggio in apertura e chiusura;
- Tipo di comando :
-apre-stop-chiude-stop per pulsante e/o trasmettitore;
-apre-chiude-inversione per pulsante e/o trasmettitore;
-solo apre per trasmettitore.
- Trimmer REG/FINE = Regolazione fine del sensore
amperometrico durante la marcia: min/max;
- Trimmer SENS/VEL = Regolazione sensibilità
amperometrica durante la marcia: min/max;
- Trimmer SENS/RALL = Regolazione sensibilità
amperometrica durante il rallentamento: min/max;
- Trimmer TCA = Regolazione tempo chiusura automatica:
da 2" a 120";
- Trimmer TR2M = Ritardo chiusura del motore M2: da 1" a
15";
- Trimmer TL = Regolazione tempo di lavoro: da 13" a 120";
- Regolazione velocità di marcia e di rallentamento median-
te connettori faston sulla scheda;
ATTENZIONE: prima di intervenire all'interno
dell'apparecchiatura, togliere la tensione di linea e
scollegare le batterie (se inserite).
Z
Regolazioni
Documentazione
Tecnica
M43 M43
M43 M43 M43
rev. 1.6
© © © © ©
CAME 11/99
319M43
