DESCRIPCIÓN DEL APARATO

MODELOS : E-TECH S 160 - 240 - 380

La caldera eléctrica está disponible en 4 modelos.
FR
• El modelo E-Tech S 160 monofásico se alimenta únicamente a 230 voltios.
• Los modelos E-Tech S 160 - 240 - 380 Trifásicos se alimentan únicamente a 400 voltios.
La potencia máxima de estos modelos se puede ajustar actuando sobre los interruptores de
selección de potencia situados sobre el panel de mandos.
NL
Modelos
E-Tech S 160 Monofásicos y Trifásicos
E-Tech S 240 Trifásicos
E-Tech S 380 Trifásicos
ES
La potencia máxima de estos modelos se puede limitar actuando sobre las derivaciones de
los bornes TB2 y S8.
IT Modelos
E-Tech S 160 Monofásicos y Trifásicos
E-Tech S 240 Trifásicos
E-Tech S 380 Trifásicos
DE

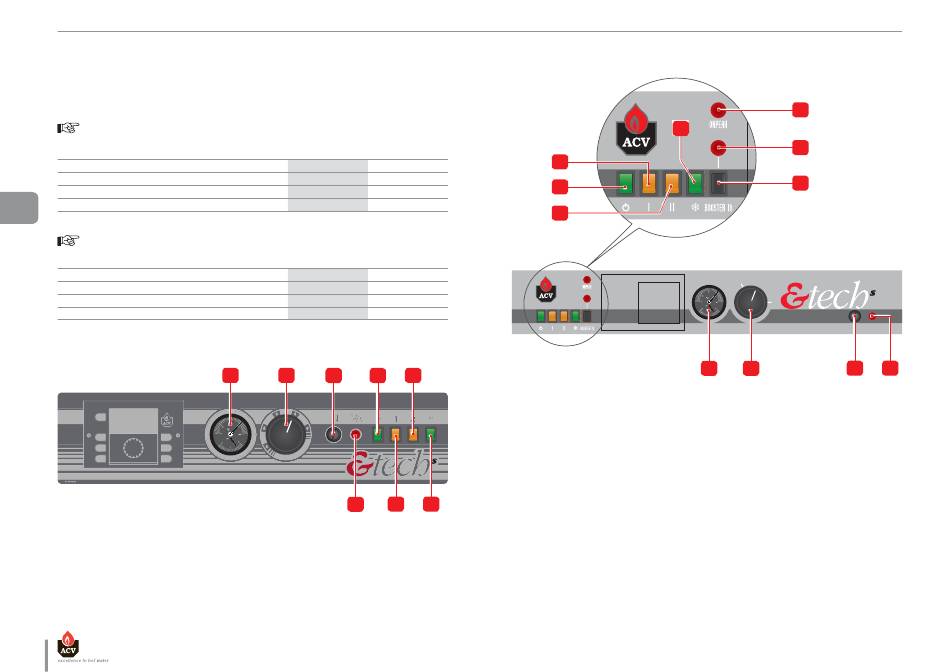

CUADRO DE MANDOS : E-TECH S 160 - 240

PL
RU
Descripción
1. Termomanómetro
2. Termostato de regulación dos niveles
3. Termostato de seguridad de rearme manual [103°C]
4. Alarma
5. Interruptor ON/OFF
6. Interruptor de potencia - primer nivel
7. Interruptor de potencia - segundo nivel
8. Conmutador verano / invierno
ES
4
Primer nivel Segundo nivel
kW 9,6 (66%) 4,8 (33%)
kW 14,4 (50%) 14,4 (50%)
kW 14,4 (50%) 14,4 (50%)
Min Max
kW 7,2 14,4
kW 14,4 28,8
kW 7,2 28,8
1 2 3 5
4 6
Termostato de regulación
1 = 25°C
2 = 40°C
3 = 55°C
4 = 70°C
5 = 85°C

CUADRO DE MANDOS : E-TECH S 380

2
1
3
7
Descripción
1. Interruptor ON/OFF
2. Conmutador de potencia - primer nivel
3. Conmutador de potencia - segundo nivel
4. Conmutador verano / invierno
5. Indicador de funcionamiento en horas de poca actividad
6. Indicador de funcionamiento en elevada potencia
7. Interruptor elevador de potencia
8
1. Termomanómetro
2. Termostato de regulación dos niveles regulable de 60 a 85 °C
3. Termostato de seguridad de rearme manual [103°C]
4. Alarma
E-Tech S 160 / 240 / 380 : 664Y6400 • B
5
4
6
7
60
85
8 9 10 11
