Montaje
4.3 Montaje de Sentron 3WL

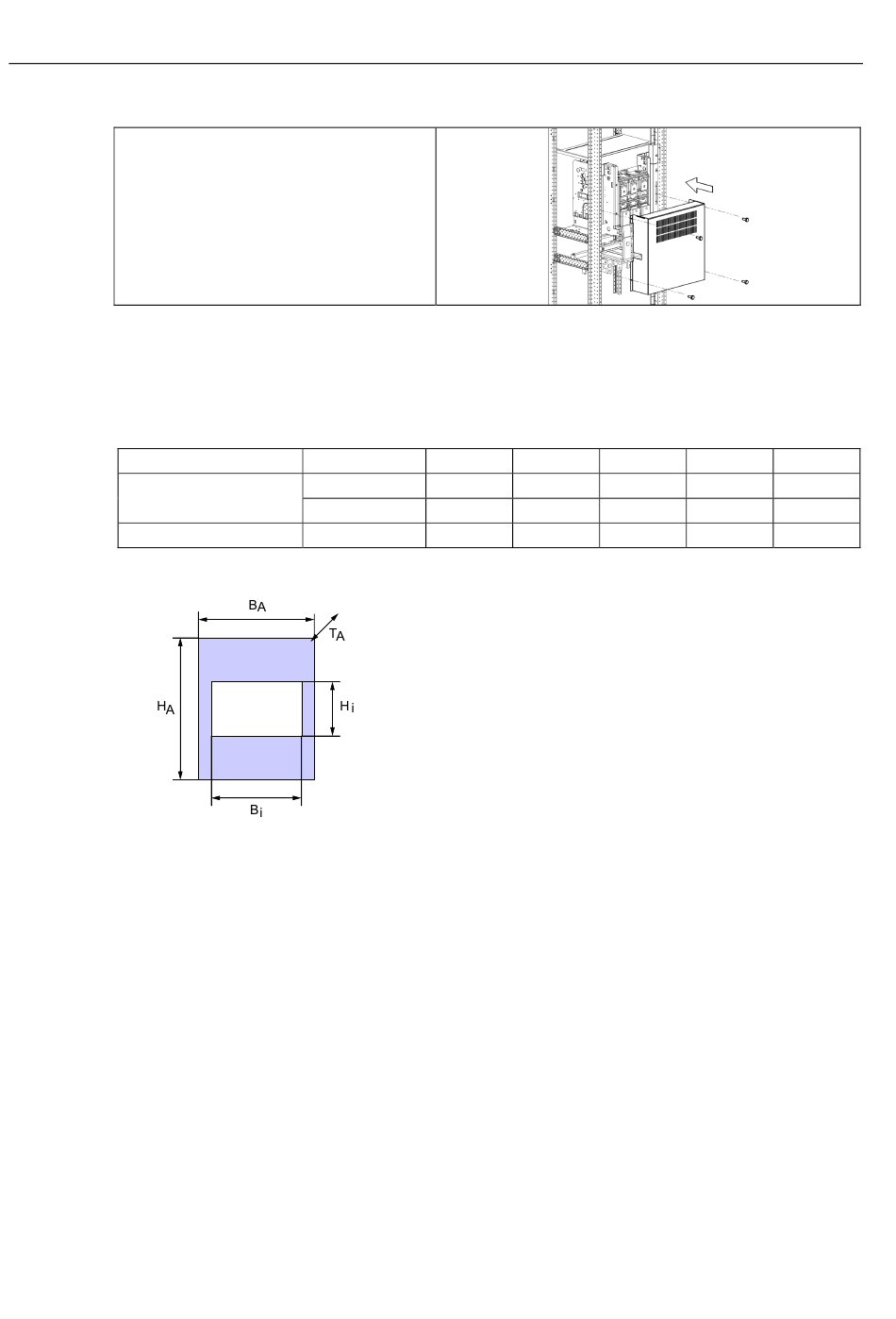

Montaje de la compartimentación 3, 4 para
barras de conexión Sentron 3WL en
conexión de cables
Montaje de Sentron 3WL
Sugerencia
Dimensiones de transformadores de intensidad sin primario para medir la intensidad:
Sentron 3WL BG I
Sentron 3WL BG II
Dimensiones de transformadores de intensidad sin primario
Figura 4-2
40
Hasta 1250 A
Hasta 1600 A
Hasta 3200 A
Transformador de intensidad sin primario
HA [mm] BA [mm]
101,5 85
132 86
170 129
TA [mm] Hi [mm]
45 30,5
65 30,5
65 55,5
Manual, 2/2006, 8PQ9800-0BA05
Bi [mm]
50,5
50,5
100,5
SIVACON S4
