Conjunto De Soporte De Rodillo; Parada De Material; Bandejas Colectoras De Refrigerante; Motor De Montaje - Optimum OPTIsaw SD 500 Instrucciones De Operación

3.3.4

Conjunto de soporte de rodillo

•
Monte el soporte del rodillo en la
subestructura de la máquina.
con el material de fijación
incluido en la entrega.
•
Ajuste el soporte del rodillo.
•
Asegúrese de que la mesa de
trabajo y el soporte de los rodillos
tengan la misma altura.
•
Fije el soporte del rodillo con los
tornillos de fijación (2x).
3.3.5

Parada de material

•
Inserte la varilla guía en el orificio
de ubicación.
•
Sujete la barra de movimiento con el
tornillo de sujeción frontal.
•
Monte el tope de material en el
dispositivo de tope final y fíjelo
con el tornillo de apriete.
•
Ajuste la posición de la varilla guía
en el orificio del asiento utilizando
la escala mediante el espacio entre
el tope de profundidad y la hoja de
sierra.
•
Sujete el dispositivo de tope de límite con el tornillo de sujeción frontal.
3.3.6

Bandejas colectoras de refrigerante

•
Monte la placa de goteo, si es necesario.
INFORMACIÓN
No hay ningún agujero roscado preparado en la subestructura de la máquina. Fije la placa de goteo en la posición que mejor se
corresponda con el uso de la sierra de cinta para metal y las condiciones locales.
Si es necesario, coloque la placa de goteo delante de las bandejas colectoras para recoger el refrigerante que se descarga sobre la pieza de
trabajo.
Versión 1.1.1 - 2020-08-11

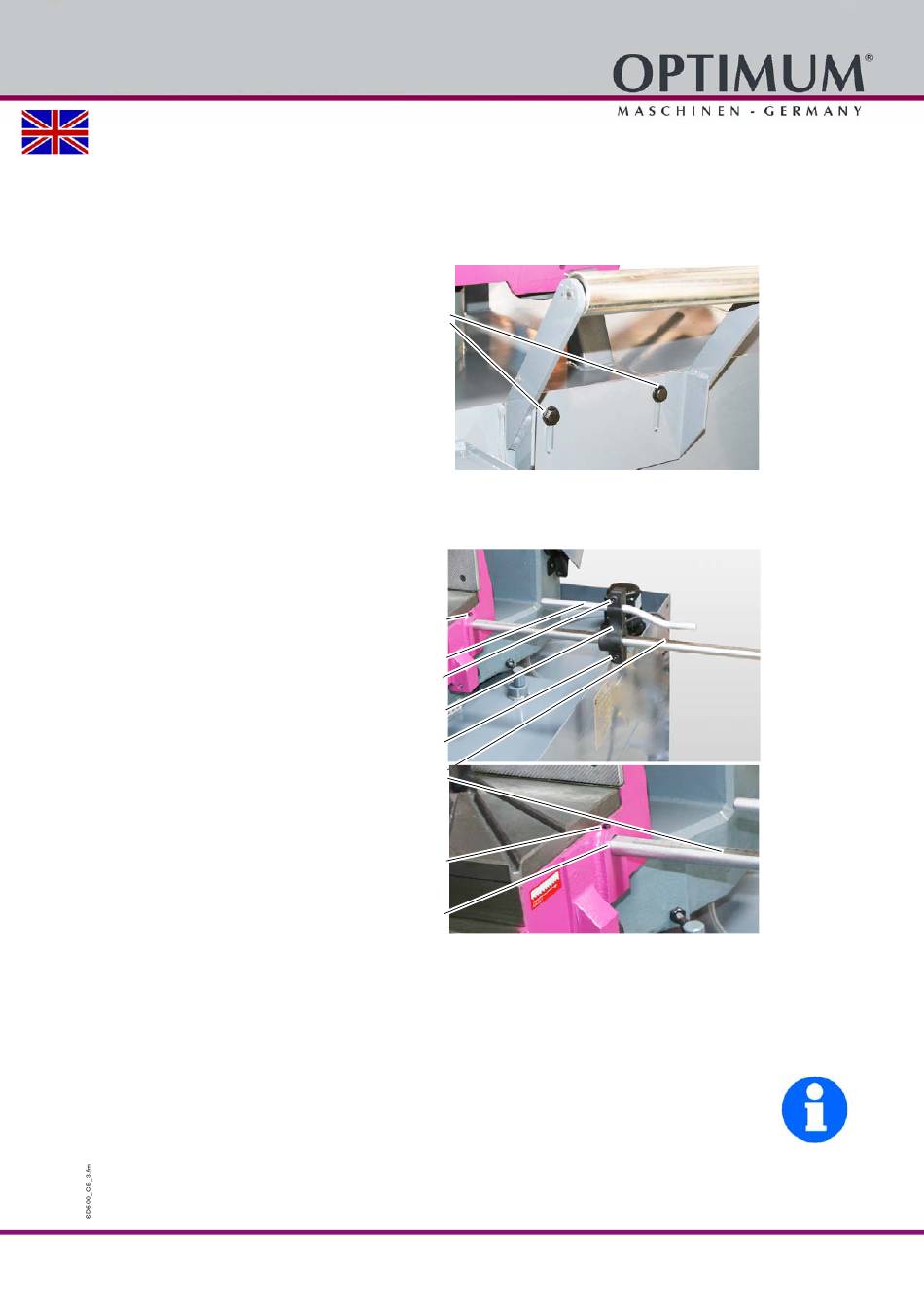

Tornillos de fijación
Soporte rodillo de montaje
Figura 3-5:
Tornillo de sujeción
frente
Parada de material
Tornillo de sujeción
Accesorio de parada límite
Tornillo de sujeción
Motion road con
escala
Tornillo de sujeción
frente
Agujero de ubicación
Figura 3-6: Parada de material
Traducción de instrucción original
SD500 ES
23
