S-151
K-A-B-C

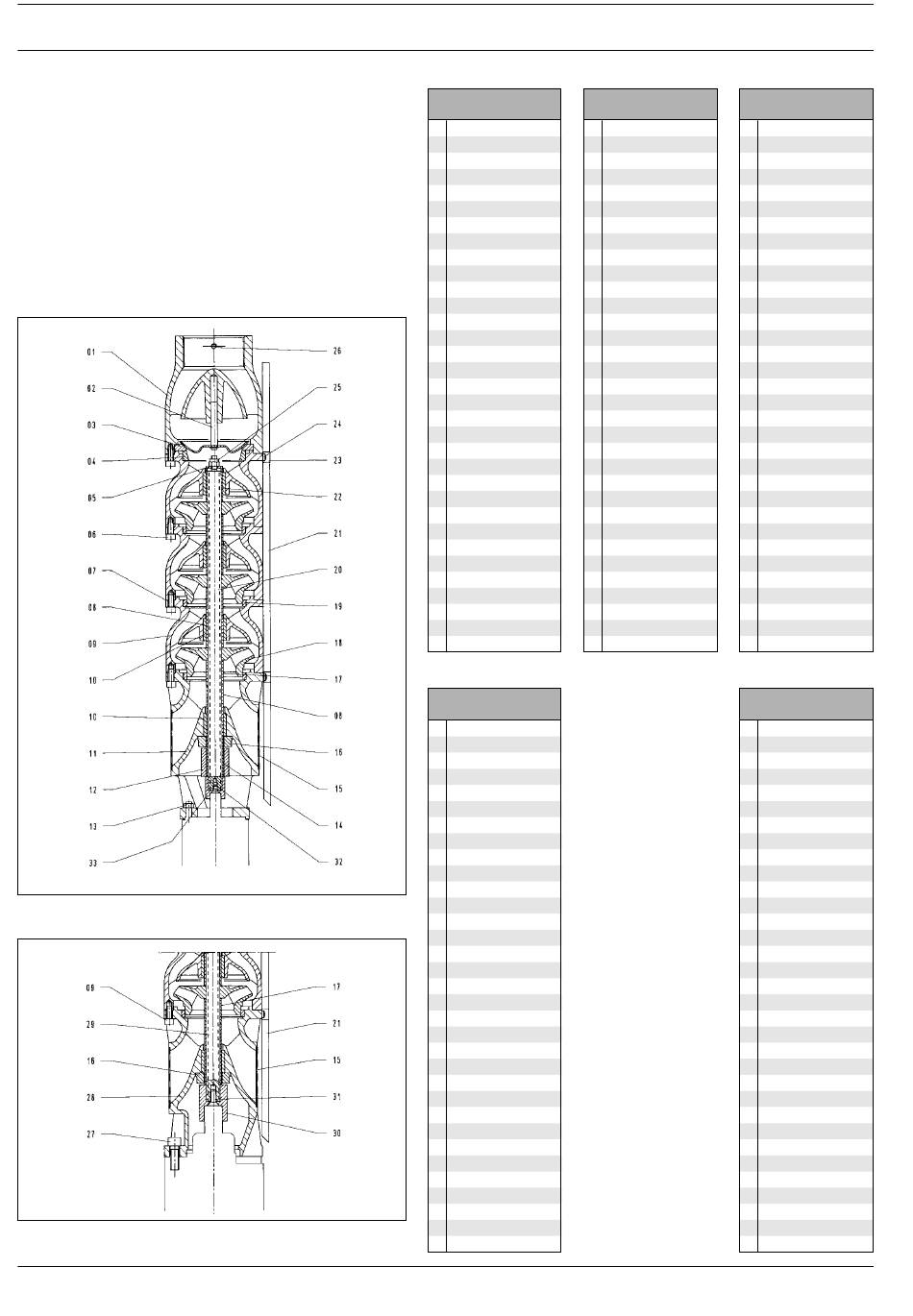

NOMENCLATURA PARTI DI RICAMBIO
SPARE PART LIST
ERSATZTEILLISTE
NOMENCLATURA REPUESTOS
NOMENCLATURE PIECES DE RECHANGE
Con motore MS 100 (4")
• With motor MS 100 (4") • Mit Motor MS 100 (4") • Con motor MS 100 (4") • Avec moteur MS 100 (4")
Con motore MS 152 (6")
• With motor MS 152 (6") • Mit Motor MS 152 (6") • Con motor MS 152 (6") • Avec moteur MS 152 (6")
28
6"
COMPONENTE
1 Bocca di mandata 1
2 Valvola 2
3 Guarnizione valvola 3
4 Anello conico 4
5 Rondella bloccagirante 5
6 Vite 6
7 Guarnizione diffusore 7
8 Bussola 8
9 Diffusore 9
10 Cuscinetto 10
11 Supporto aspirazione (4") 11
12 Rondella di spinta 12
13 Dado 13
14 Distanziale aspirazione 14
15 Griglia 15
16 Anello di controspinta 16
17 Distanziale girante 17
18 Girante 18
19 Anello di usura 19
20 Albero (4") 20
21 Copricavo 21
22 Bussola mandata 22
23 Fascetta copricavo 23
24 Vite 24
25 Dado 25
26 Vite senza testa 26
27 Vite 27
28 Supporto aspirazione (6") 28
29 Albero 6") 29
30 Giunto (6") 30
31 Vite 31
32 Vite 32
33 Giunto (4") 33
COMPONENTE
1 Orificio de descarga
2 Valvula
3 Emapaquetadura valvula
4 Anillo conico
5 Arandela bloqueo impulsores
6 Tornillo
7 Empaquetadura difusor
8 Casquillo
9 Difusor
10 Cojinete
11 Soporte aspiracion (4")
12 Arandela de empuje
13 Tuerca
14 Espaciador aspiración
15 Rejilla
16 Anillo de contra-empuje
17 Espaciador impulsor
18 Impulsor
19 Anillo de desgaste
20 Eje (4")
21 Cubrecable
22 Casquillo descarga
23 Abrazadera cubrecable
24 Tornillo
25 Tuerca
26 Tornillo sin cabeza
27 Tornillo
28 Soporte aspiración (6")
29 Eje (6")
30 Manguito (6")
31 Tornillo
32 Tornillo
33 Manguito (4")
COMPONENT
Outlet 1 Druckeröffnung
Valve 2 Ventil
Valve gasket 3 Ventilsdichtung
Conic ring 4 Konischer Ring
Impeller holding washer 5 Laufräderschloss-Scheibe
Screw 6 Schraube
Diffuser gasket 7 Diffusorsdichtung
Bushing 8 Buchse
Diffuser 9 Diffusor
Bearing 10 Lagerbuchse
Suction support (4") 11 Saugslager (4")
Thrust washer 12 Schubscheibe
Nut 13 Mutter
Suction spacer 14 Saugen - Distanzstück
Grid 15 Gatter
Counter thrust ring 16 Gegendruckring
Impeller spacer 17 Laufräderdistanzstück
Impeller 18 Laufrad
Wearing ring 19 Verschleissring
Shaft (4") 20 Welle (4")
Cable cover 21 Kabeldeckel
Delivery bushing 22 Druckerbuchse
Cable cover clamp 23 Kabeldeckelschelle
Screw 24 Schraube
Nut 25 Mutter
Headless screw 26 Gewindestift
Screw 27 Schraube
Suction support (6") 28 Saugslager (6")
Shaft (6") 29 Welle (6")
Coupling (6") 30 Kupplung (6")
Screw 31 Schraube
Screw 32 Schraube
Coupling (4") 33 Kupplung (4")
COMPOSANT
1 Orifice de refoulement
2 Clapet
3 Joint clapet
4 Bague conique
5 Rondelle blocage turbines
6 Vis
7 Joint diffuseur
8 Douille
9 Diffuseur
10 Roulement
11 Support d'aspiration (4")
12 Rondelle de butée
13 Ecrou
14 Entretoise aspiration
15 Grille
16 Bague de buté e
17 Entretoise turbine
18 Turbine
19 Bague d'usure
20 Arbre (4")
21 Couvre - Câble
22 Douille de refoulement
23 Bande couvre - câble
24 Vis
25 Ecrou
26 Vis sans tê te
27 Vis
28 Support d'aspiration (6")
29 Arbre (6")
30 Accouplement (6")
31 Vis
32 Vis
33 Accouplement (4")
N° 209/I 09.2001
