6 - MONTAJE DE LOS COSTADOS DE METAL

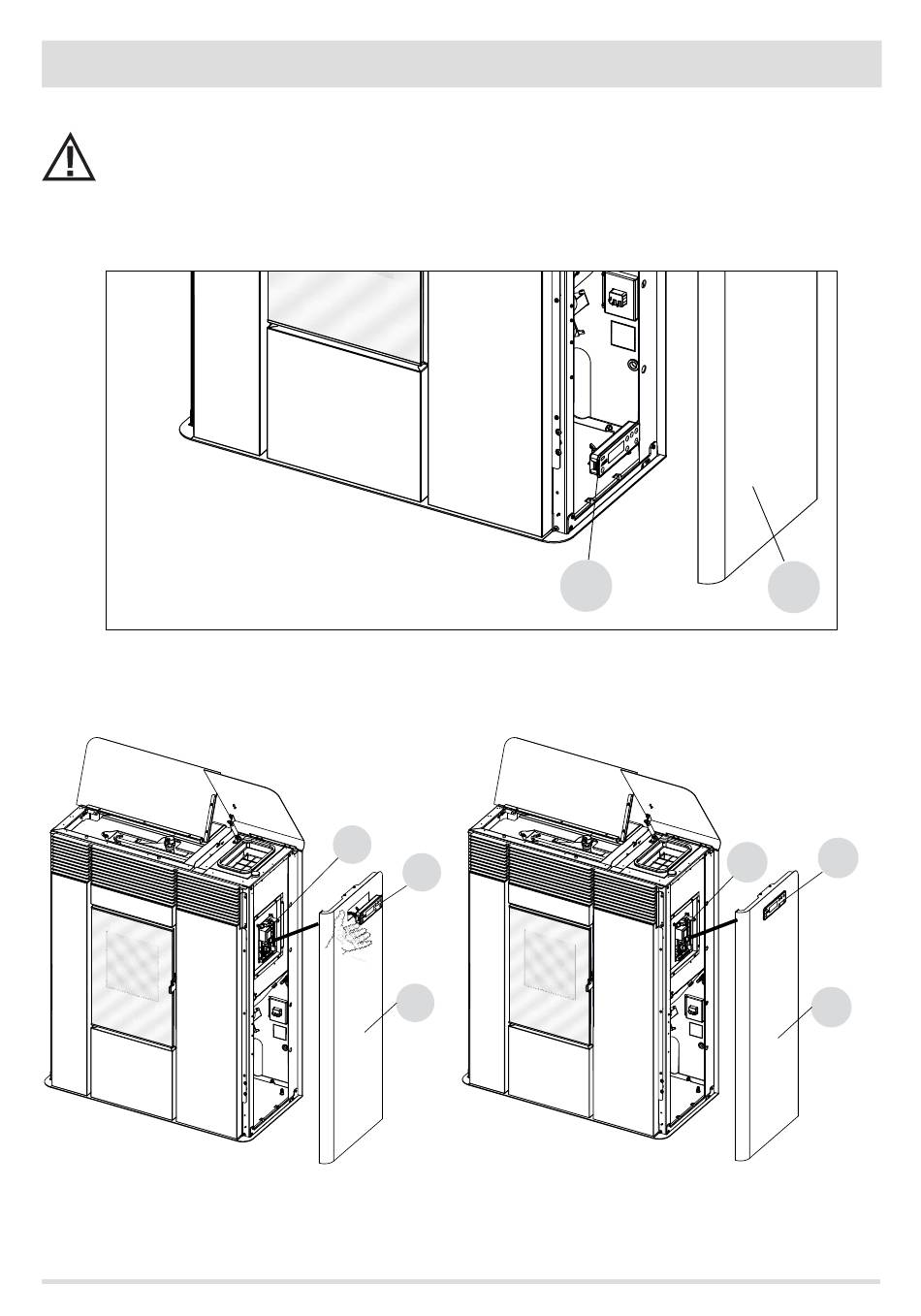

MONTAJE DEL PANEL DE MANDOS

Al llevar a cabo el montaje del revestimiento estético en el lado derecho, hay que montar también el panel de
mandos «L».
• El panel de mandos «L» está premontado a través del cableado FLAT en la tarjeta madre «T» y provisionalmente apoyado en el
basamento de la estufa
• desconecte el cable flat del panel de mandos «L»
• introduzca el panel de mandos «L» en la parte superior del costado derecho de la estufa, en el orificio correspondiente
• conecte de nuevo el cable flat en el panel de mandos «L» y proceda con el montaje del revestimiento.
28
T
L
B
L
T
B
L
B
