Elettropompe monoblocco multistadio
Close-coupled multistage electric pumps
Electropompes monobloc multicellulaires
Mehrstufige monoblock Kreiselpumpen
Electrobombas monobloque multicelulares
Desmontaje serie MEKV65/80/100/150 Europa, MEK65/80/100/150 Europa, MEK(V-R)X80, MEK(V-R)X100
Desmontar las dos rejillas de protección en modo de consentir el acceso al interior del núcleo superior.
Desenroscar los seis tornillos a hexágono, prestando atención de no dejar caer tornillos y arandelas en el interior del núcleo.
Sosteniendo adecuadamente el motor, desmontar los bulones que lo bloquean sobre el núcleo y separarlo de la bomba.
Desenroscar el tornillo en la cabeza del eje del motor.
Montaje serie MEKV65/80/100/150 Europa, MEK65/80/100/150 Europa, MEK(V-R)X80, MEK(V-R)X100
Inserir la semi junta lado del motor sobre el eje del motor, hasta el tope.
Inserir en su interior la arandela provista con la junta y fijar la semi junta con los tornillos de cabeza del eje.
Ensamblar motor y bomba, utilizando los bulones sobre el núcleo.
Remontar los seis tornillos de acoplamiento de la junta, con sus arandelas (fig. 17).
Controlar que la bomba ensamblada gire libremente a mano, actuando sobre la junta, ayudándose eventualmente con un destornillador.
Remontar las dos rejillas de protección.
6.6

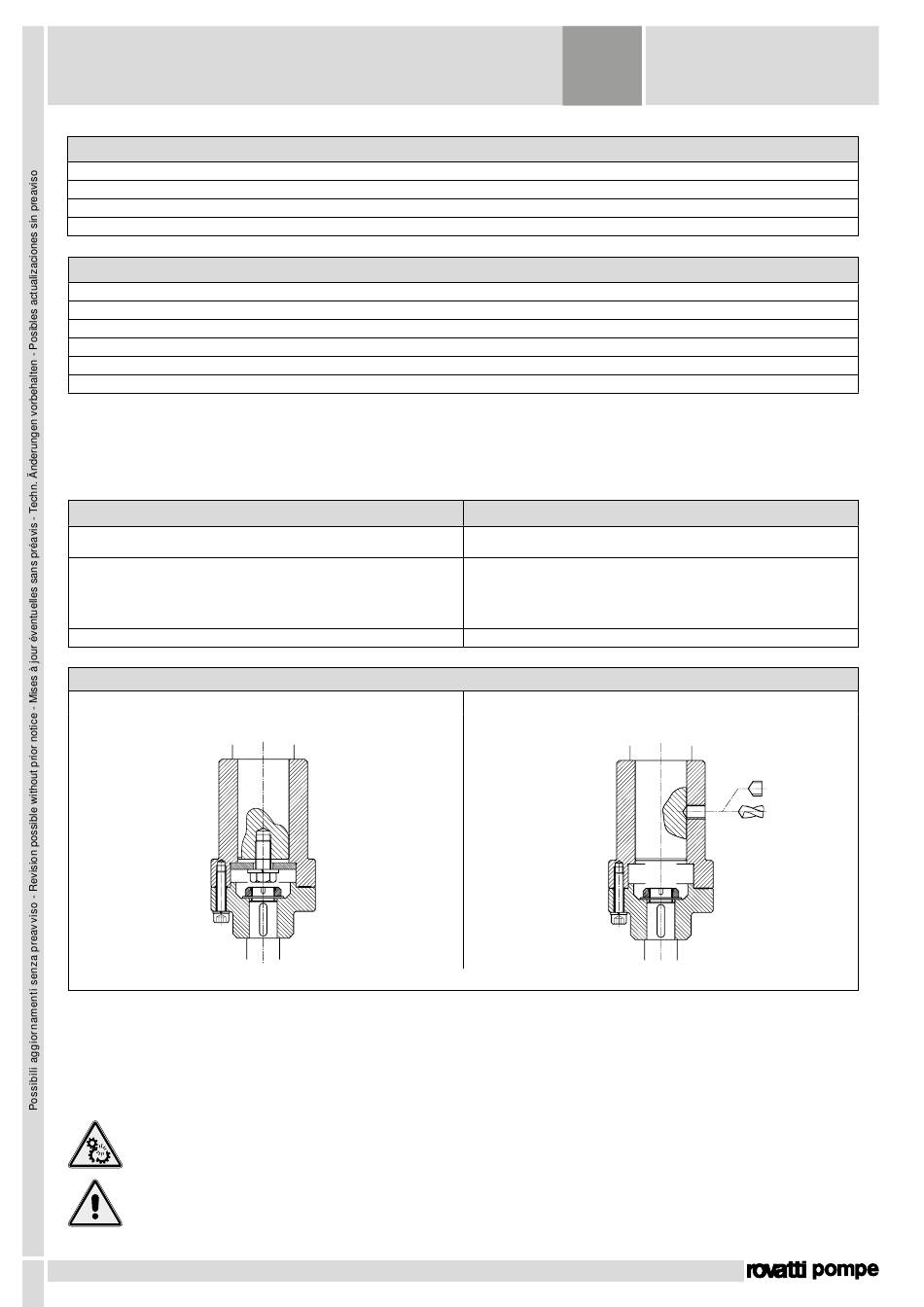

Sustitución motor con modelo equivalente
En el caso que se deba sustituir el motor con un modelo equivalente, pero no dotado de orificio y tornillos sobre la cabeza del eje, se sugiere
de utilizar una fijación mediante tornillo sin cabeza fileteado de dimensiones adecuadas a la dimensión del eje (fig. 17).
Acción
Efectuar un agujero trasversal sobre la junta y filetearlo.
Posicionar la semi junta tope sobre el eje del motor y efectuar la per-
foración del eje, utilizando el orificio fileteado apenas realizado como
guía, con una punta ligeramente más pequeña, hasta entallar el eje
del motor por una profundidad suficiente para hacer penetrar la punta
del tornillo sin cabeza sobre el eje.
Apretar a fondo el tornillo de bloqueo.
fig. 17
7.
Puesta en marcha
7.1
Informaciónes preliminares a la puesta en marcha
El arranque de la bomba debe ser realizado por personal cualificado. Antes de arrancar la bomba, realice un último control
cuidadoso de las conexiones hidráulicas, equipos eléctricos y deIIe su calibración. Nunca haga funcionar la electrobomba
sin agua; la marcha en seco, aunque dure poco, puede causar la destrucción inmediata de los componentes hidráulicos y del
sello mecánico.
Activar todos los procedimientos de seguridad y vigilar de cerca la eficacia de las protecciones. Aislar el lugar de instala-
ción de la bomba para un radio de al menos 2 m, lo que impide el acceso a personas no autorizadas durante la operación.
70
MGEMM205R3
Sustitución motor con modelo equivalente
Standard
Lado motor
Lado bomba
ES
Nota
Este agujero deberà estar en posición central respeto a la saliente
del eje motor y de dimension adecuada para el grano fileteado.
Especial
Lado motor
Lado bomba
Manuale d'uso e manutenzione
Instructions for use and maintenance
Manuel d'utilisation et d'entretien
Betriebs-und Wartungsanleitung
Manual de uso y mantenimiento
