5 FUNCIONAMIENTO
5.4
Conexión del agua
La unidad de alimentación de hilo con conexión de agua está equipada con un sistema de
detección ELP (ESAB Logic Pump, bomba lógica ESAB), que comprueba que todas las
mangueras del agua de refrigeración estén conectadas. La bomba de agua se pone en
marcha cuando se conecta un soplete refrigerado por agua.
El sistema de detección sólo funciona con fuentes de corriente de soldadura equipadas con
la función ELP.
5.5
Dispositivo de control de la presión (si está instalado)
El dispositivo de control de la presión interrumpe el proceso de soldadura si el flujo de gas
baja de 5,0 l/min (0,2 bar de presión aproximadamente). Simultáneamente, la unidad de
control muestra un mensaje de error.
5.5.1
Ajuste del valor predeterminado de presión de gas para el dispositivo de
control de la presión
Esta instrucción se aplica al dispositivo de control de la presión n.º
de referencia 0465 490 001.
1.
Conecte un medidor de caudal de gas (n.º de ref.
0155 716 880) en serie con el soplete de soldadura.
2.
Abra el gas con el caudal deseado.
3.
Conecte un multímetro sobre el dispositivo de control de la
presión.
4.
Gire el tornillo de ajuste del dispositivo de control de la presión
hasta que alcance el punto de ruptura.
5.
Repita la prueba si fuera necesario.
6.
Tras haber establecido el valor predeterminado adecuado,
apriete el tornillo de ajuste con fijador de roscas (Loctite 243 o
similar).
5.6
Ajuste de la presión de alimentación del hilo

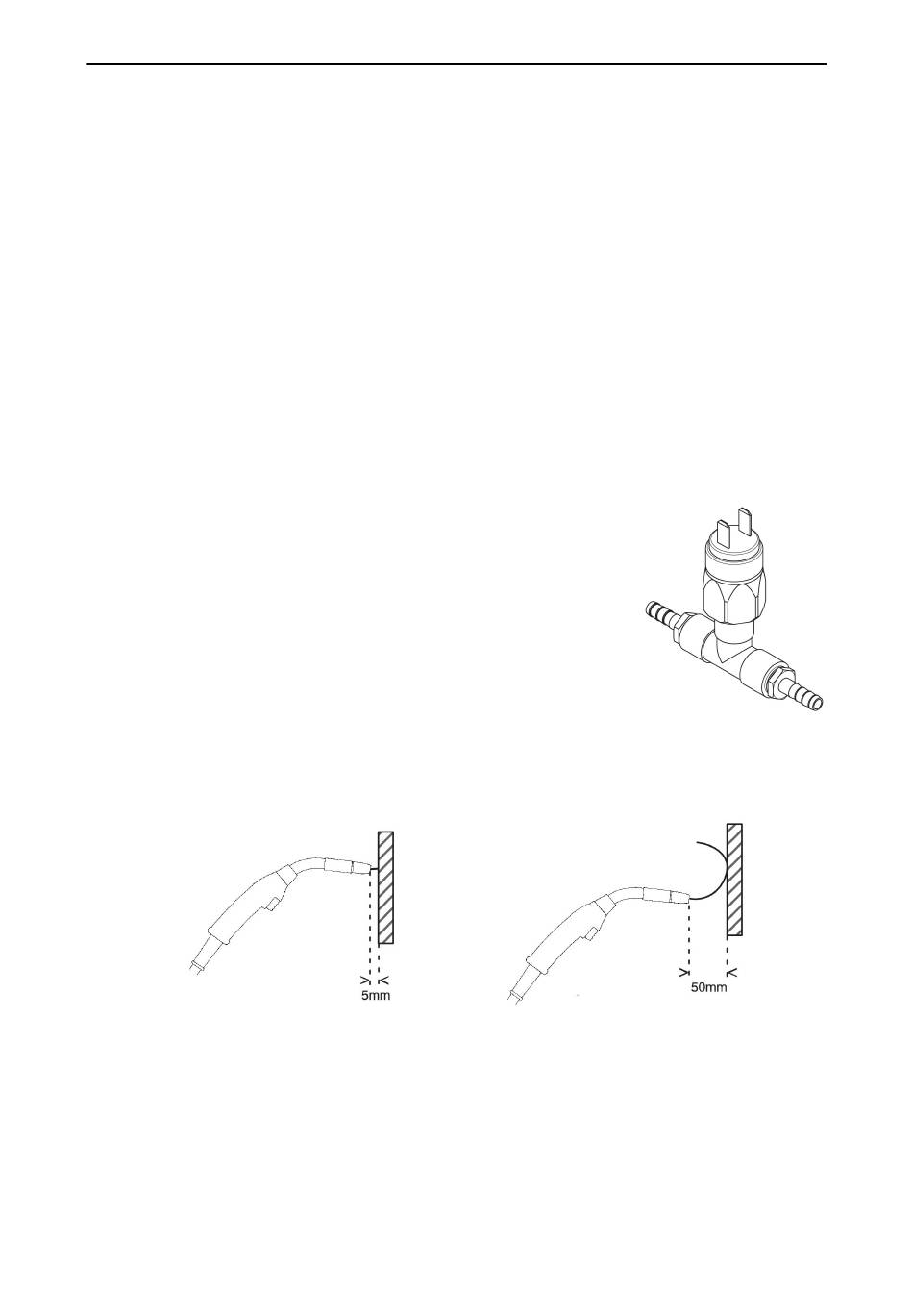

Ilustración A
En primer lugar, compruebe que el hilo se desliza con suavidad por la guía. A continuación
ajuste la presión de los rodillos de presión. Es importante que la presión no sea excesiva.
Para asegurarse de que la presión de alimentación está correctamente ajustada, haga salir
el hilo contra un objeto aislado, por ejemplo, una pieza de madera.
Si mantiene el soplete de soldadura a unos 6 mm (¼ pulg.) del trozo de madera (ilustración
A), los rodillos alimentadores deben patinar.
Si mantiene el soplete de soldadura a unos 50 mm (2 pulg.) del trozo de madera, el hilo
debe salir y curvarse (ilustración B).
0461 165 101
Ilustración B
- 14 -
