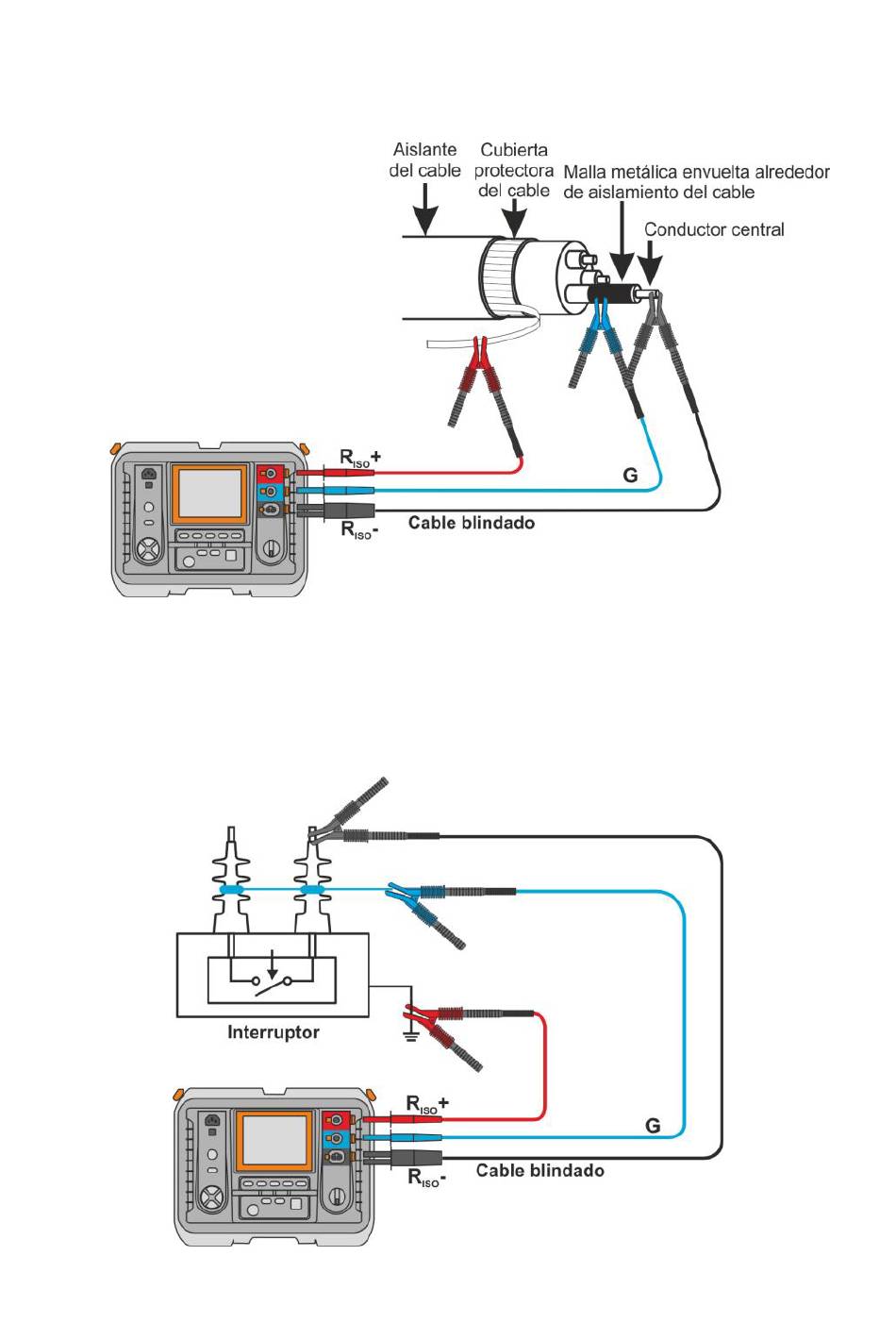

La medición de la resistencia de aislamiento entre uno de los hilos del cable y su
revestimiento. El efecto de las corrientes superficiales (importante en condiciones
meteorológicas adversas) se elimina de tal manera que con la toma G del medidor conectamos
una hoja metálica que se enrolla sobre el aislamiento del hilo examinado.
Del mismo modo es el proceso cuando se mide la resistencia de aislamiento entre dos
conductores del cable, al terminal G conectamos otros conductores que no participan en la
medición.

Medición de la resistencia de aislamiento del interruptor de desconexión de alta tensión.
La toma G del medidor se conecta con los aisladores de terminales del seccionador.
