Anschluss der Steuerspannungskabel

• Befestigen Sie das Bedienfeld an der Helmposition. Es muss 150
mm Freiraum hinter dem Bedienfeld vorhanden sein.

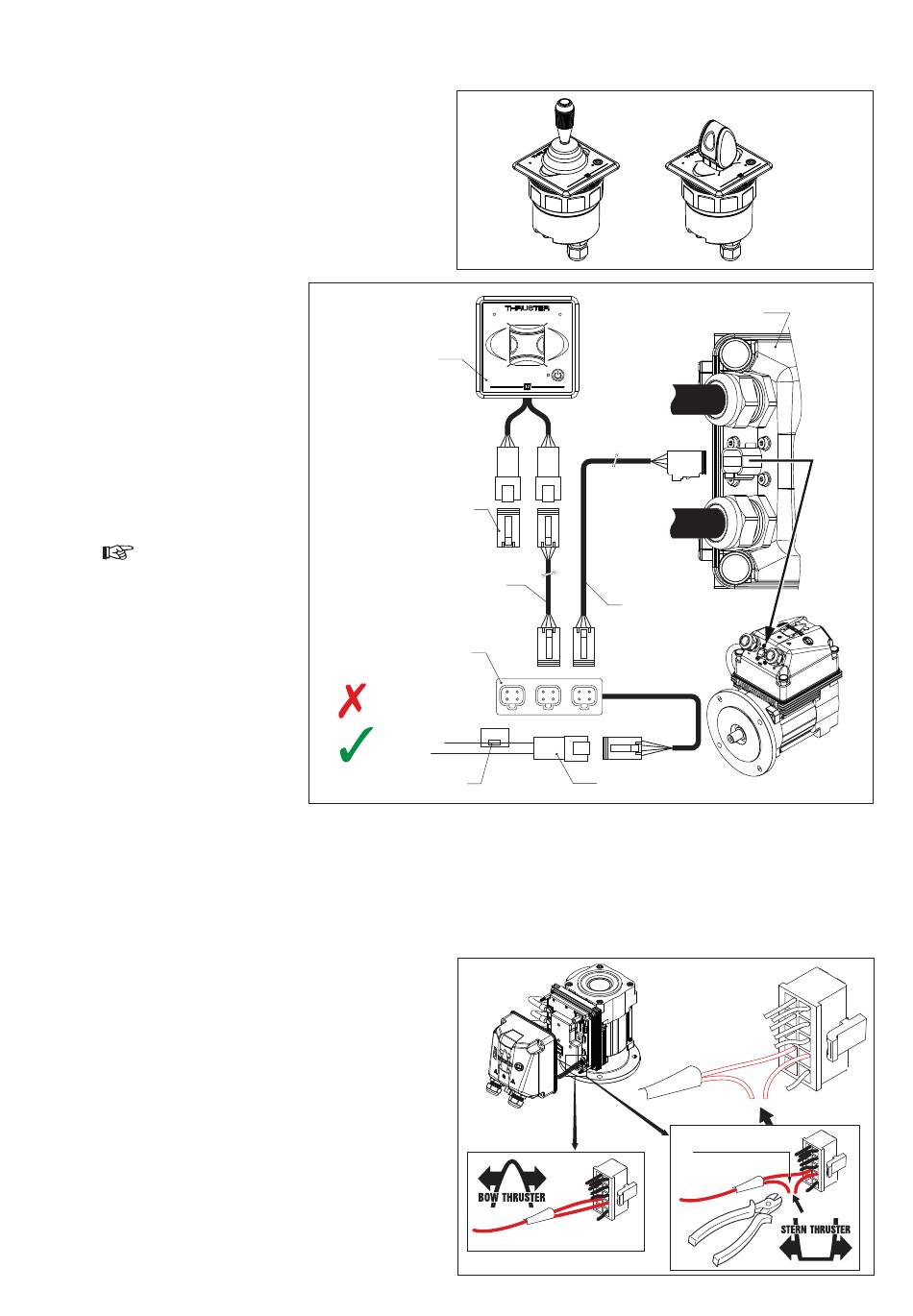

• Schließen Sie das Bedienfeld wie in der
Abbildung gezeigt an.
Siehe Diagramm auf Seite 144, wenn
mehrere Bedienfelder
werden sollen.
• Schließen Sie das Steuerspannungskabel
des Motors an den Anschlusskasten an.
• Verbinden Sie den Hub mit einem 12-Volt-
Netzteil.
A
CHTUNG
Der Hub sollte auch bei einer 24-Volt-Bug-
schraube an 12 Volt angeschlossen werden.
6

Konfiguration der Installation

Sowohl die Tafeln als auch das Bugstrahlruder / Heckstrehlruder müssen korrekt konfiguriert werden.
6.1

Konfiguration von Bug- und / oder Heckstrahlruder

Strahlruder
Wenn nur ein (1) Bugstrahlruder installiert wird, ist keine Konfigura-
tion erforderlich.
Heckstrahlruder
Wenn nur ein (1) Heckstrahlruder installiert ist, ist die Konfiguration
nicht nötig, aber betrachten Sie die Bedienfelder von Heckstrahlruder
als Bedienfelder von Bugstrahlruder bei der Konfiguration.
Bugstrahlruder + Heckstrahlruder
Die Standardkonfiguration gilt für das Bugstrahlruder.
Nur die Konfiguration des Heckstrahlruders muss angepasst werden.
Konfigurieren Sie ein Heckstrahlruder, indem Sie den roten Draht so
durchschneiden wie in der Zeich-nung dargestellt.
42
020806.01
angeschlossen
Bedienfeld
Steuerstrom Sicherung
vetus® Installation instructions BOW PRO Series Thrusters: BOWA0651, BOWA0762 and BOWA0902
Abschluss
Verbindungskabel
Hub
24 V
+
12 V
–
- BPPJA - BPPPA
Verbindungsbox von
Bugstrahlruder
Verbindungskabel
CAN-Bus-Versorgung
Rood
