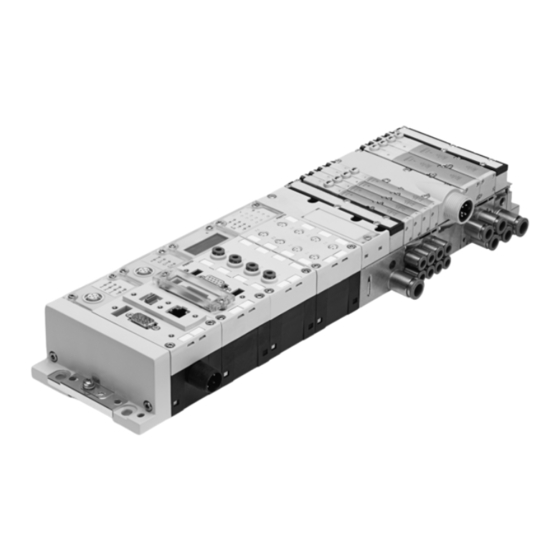

Festo CPX-CEC Guia De Inicio Rapido
Cpx terminal
Ocultar thumbs
Ver también para CPX-CEC:
- Instrucciones para el montaje (3 páginas) ,
- Manual de la parte electrónica (252 páginas) ,
- Manual de instrucciones (122 páginas)
Manuales relacionados para Festo CPX-CEC
Resumen de contenidos para Festo CPX-CEC
- Página 1 CPX Terminal Kurz beschreibung Brief description CoDeSys− Controller CPX−CEC CPX−CEC−C1/−M1 Deutsch English Español Français Italiano Svenska 753480 1004a...
- Página 2 Edition: 1004a Original: de © (Festo AG & Co. KG, D 73726 Esslingen, Germany, 2010) Internet: http://www.festo.com E−Mail: service_international@festo.com Festo P.BE−K−CPX−CEC 1004a...
- Página 3 Anschluss des CPX−Terminals an. S Das Gerät enthält elektrostatisch gefährdete Bauele mente. Berühren Sie deshalb keine Bauelemente. Beachten Sie die Handhabungsvorschriften für elek trostatisch gefährdete Bauelemente. Hinweis Nehmen Sie nur ein komplett montiertes und verdrahtetes CPX−Terminal in Betrieb. Festo P.BE−K−CPX−CEC 1004a Deutsch...
- Página 4 Anschluss− und Anzeigeelemente Status−LEDs RUN/STOP− Drehschalter Ethernet− Schnittstelle CPX−CEC−C1/−M1: CANopen−Schnitt stelle (Stecker, 9−polig Sub−D) CPX−CEC: RS232−Schnittstelle (Buchse, 9−polig, Sub−D) DIL−Schalter 1 DIL−Schalter 2 Anschluss für Handheld Typ CPX−MMI In der Grafik ist beispielhaft CPX−CEC−C1/−M1 abgebildet Festo P.BE−K−CPX−CEC 1004a Deutsch...
- Página 5 STOP SPS Status: gestoppt (gelb) ERROR Laufzeitfehler SPS (rot) Ethernet−Verbindung: Link/Traffic (grün) Modify/Forcen aktiv (gelb) Systemfehler (rot) Lastversorgung (grün) Elektronikversorgung, Sensorversorgung (grün) Die LEDs RUN 1 und STOP 2 zeigen den Zustand des RUN/STOP− Drehschalters an. Festo P.BE−K−CPX−CEC 1004a Deutsch...
-
Página 6: Montage/Demontage
Schalten Sie vor Installations− und Wartungsarbeiten folgendes aus: ggf. Druckluftversorgung Betriebsspannungsversorgung Elektronik/Sensoren Lastspannungsversorgung Ausgänge/Ventile 3.1 Montage/Demontage Das Gerät ist in einen Verkettungsblock des CPX−Terminals montiert. Schrauben, Anzugsdrehmoment 1,1 Nm CPX−CEC/ CPX−CEC−... Stromschienen Verkettungsblock (beliebig, hier beispielhaft ohne Einspeisung) Festo P.BE−K−CPX−CEC 1004a Deutsch... - Página 7 3. Drücken Sie das Gerät vorsichtig bis zum Anschlag in den Verkettungsblock. 4. Setzen Sie die Schrauben so an, dass die vorgefurchten Gewindegänge genutzt werden. 5. Ziehen Sie die Schrauben von Hand über Kreuz an. Anzugsdrehmoment 0,9 1,1 Nm. Festo P.BE−K−CPX−CEC 1004a Deutsch...
- Página 8 Terminierung (120 ) ein− bzw. ausschalten. CPX−CEC−C1/−M1 DIL−Schalter 2 Terminierung ausgeschaltet DIL 2.1: OFF DIL 2.2: OFF Terminierung eingeschaltet DIL 2.1: ON DIL 2.2: OFF Alle weiteren Schalterstellungen sind reserviert. Beim CPX−CEC hat DIL−Schalter 2 keine Funktion. Festo P.BE−K−CPX−CEC 1004a Deutsch...
- Página 9 Drehschalter 0 = STOP CoDeSys−Controller gestoppt. Die LED STOP leuchtet gelb. F = RUN CoDeSys−Controller gestartet. Die LED RUN leuchtet grün. Die Schalterstellungen werden als Eingänge an die Steuerung weiter gegeben und können dort ausgewertet werden. Festo P.BE−K−CPX−CEC 1004a Deutsch...
- Página 10 Das Gehäuse des Steckers (Stecker) ist an FE anzubinden. Wird ein Motorcontroller mit externer Spannungsversorgung ange− schlossen, so darf Pin 6 am CPX−CEC−C1/−M1 nicht verwendet werden. FE: Funktionserde Die angeschlossenen CAN−Bus−Slaves werden über die CANopen−Schnittstelle nicht mit Spannung versorgt. Festo P.BE−K−CPX−CEC 1004a Deutsch...
- Página 11 Bei Verwendung von Fremdgeräten muss die Datenkom munikation vom Anwender programmiert werden. Buchse Signal Erläuterung n.c. nicht angeschlossen Empfangsdaten Sendedaten n.c. nicht angeschlossen Datenbezugspotential n.c. nicht angeschlossen n.c. nicht angeschlossen n.c. nicht angeschlossen n.c. nicht angeschlossen Schirm Schirm Verbindung zu Funktions erde Festo P.BE−K−CPX−CEC 1004a Deutsch...
- Página 12 Sendedaten+ Sendedaten Empfangsdaten+ n.c. nicht angeschlossen n.c. nicht angeschlossen Empfangsdaten n.c. nicht angeschlossen n.c. nicht angeschlossen Gehäuse Schirm Schirm Hinweis Weitere Informationen zu notwendigen Kabeln und Steckern finden Sie in der Beschreibung des CoDeSys− Controllers P.BE−CPX−CEC−... Festo P.BE−K−CPX−CEC 1004a Deutsch...
- Página 13 Verkettungsblock mit Zusatzeinspeisung, wenn das Modul rechts vom CPX−CEC/CPX−CEC−... eine Zusatzein speisung benötigt, aber der Platz für die Zusatzein speisung nicht ausreicht. Hinweis Weitere Informationen zur Spannungsversorgung und den Verkettungsblöcken finden Sie in der CPX−System beschreibung P.BE−CPX−SYS−... Festo P.BE−K−CPX−CEC 1004a Deutsch...
-
Página 14: Technische Daten
20,4 ... 26,4 VDC mit Pneumatik Typ MPA 18 ... 30 VDC Eigenstromaufnahme bei Nennbetriebsspannung typ. 85 mA Netzausfallüberbrückung 10 ms Produktgewicht 155 g Abmessungen B x L x H 50 mm x 107 mm x 55 mm Festo P.BE−K−CPX−CEC 1004a Deutsch... - Página 15 S The system contains electrostatically sensitive com ponents. Do not therefore touch any contacts. Ob serve the handling specifications for electrostatic sensitive devices. Note Only commission CPX terminals that have been fully assembled and wired. Festo P.BE−K−CPX−CEC 1004a English...
- Página 16 Status LEDs RUN/STOP rotary switch Ethernet interface CPX−CEC−C1/−M1: CANopen interface (plug, 9−pin, Sub−D) CPX−CEC: RS232 interface (socket, 9−pin, Sub−D) DIL switch 1 DIL switch 2 Connection for handheld control unit type CPX−MMI The diagram shows the CPX−CEC−C1/−M1 Festo P.BE−K−CPX−CEC 1004a English...
- Página 17 ERROR PLC runtime error (red) Ethernet connection: Link/traffic (green) Modify/force active (yellow) System fault (red) Load supply (green) Electronic supply, sensor supply (green) The RUN 1 and STOP 2 LEDs indicate the status of the RUN/STOP rotary switch. Festo P.BE−K−CPX−CEC 1004a English...
-
Página 18: Installation Instructions
Load voltage supply for the outputs/valves 3.1 Mounting/dismounting The device is mounted in an interlinking block of the CPX terminal. Screws, tightening torque 0.9 ... 1.1 Nm CPX−CEC/ CPX−CEC−... Contact rails Interlinking block (any, here without supply as an example) Festo P.BE−K−CPX−CEC 1004a English... - Página 19 3. Press the device carefully into the interlinking block as far as it will go. 4. Place the screws so that the self−cutting threads can be used. 5. Tighten the screws manually in diagonally opposite sequence. Tightening torque 0.9 ... 1.1 Nm. Festo P.BE−K−CPX−CEC 1004a English...
- Página 20 DIL switch 2 Termination switched off DIL 2.1: OFF DIL 2.2: OFF Termination switched on DIL 2.1: ON DIL 2.2: OFF All other switch positions are reserved. On the CPX−CEC, DIL switch 2 has no function. Festo P.BE−K−CPX−CEC 1004a English...
- Página 21 CoDeSys controller stopped. The STOP LED lights up yellow. 1 ... F = RUN CoDeSys controller started. The RUN LED lights up green. The switch positions are passed on to the controller as inputs and can be evaluated there. Festo P.BE−K−CPX−CEC 1004a English...
- Página 22 FE Pin 6 on the CPX−CEC−C1/−M1 cannot be used if a motor controller with external power supply is connected. FE: Functional earth The connected CAN bus slaves are not supplied with voltage via the CANopen interface. Festo P.BE−K−CPX−CEC 1004a English...
- Página 23 Socket Signal Explanation n.c. Not connected Received data Transmitted data n.c. Not connected Data reference potential n.c. Not connected n.c. Not connected n.c. Not connected n.c. Not connected Screen Screened Connection to functional earth Festo P.BE−K−CPX−CEC 1004a English...
- Página 24 Not connected n.c. Not connected Received data n.c. Not connected n.c. Not connected Housing Screened Screened Note Additional information on necessary cables and plugs can be found in the manual for the CoDeSys controller P.BE−CPX−CEC−... Festo P.BE−K−CPX−CEC 1004a English...
-
Página 25: Power Supply
CPX−CEC/CPX−CEC−... but there is not enough space for it. Note Further information on the power supply and interlink ing blocks can be found in the CPX system manual P.BE−CPX−SYS−... Festo P.BE−K−CPX−CEC 1004a English... -
Página 26: Technical Data
18 ... 30 V DC Intrinsic current consumption At nominal operating voltage Typically 85 mA Power failure bridging 10 ms Product weight 155 g Dimensions W x L x H 50 mm x 107 mm x 55 mm Festo P.BE−K−CPX−CEC 1004a English... -
Página 27: Español
Por este motivo no se deben tocar los componentes. Observe las especificaciones sobre la manipulación de elementos sensibles a las descargas electrostáticas. Importante Ponga en funcionamiento un terminal CPX sólo cuando se halle completamente montado y cableado. Festo P.BE−K−CPX−CEC 1004a Español... -
Página 28: Conexiones Y Elementos De Indicación
Interface CANopen (conector, sub−D de 9 polos) CPX−CEC: Interface RS232 (zócalo, de 9 polos, sub−D) Interruptor DIL 1 Interruptor DIL 2 Conexión para terminal de mano tipo CPX−MMI En el gráfico se representa como ejemplo CPX−CEC−C1/−M1 Festo P.BE−K−CPX−CEC 1004a Español... - Página 29 Conexión Ethernet: Link/Traffic (verde) Modify/Force activo (amarillo) Fallo del sistema (rojo) Alimentación de carga (verde) Alimentación de la electrónica, alimentación del sensor (verde) Los LED RUN 1 y STOP 2 indican el estado del conmutador giratorio RUN/STOP. Festo P.BE−K−CPX−CEC 1004a Español...
-
Página 30: Montaje Y Desmontaje
3.1 Montaje y desmontaje El equipo está montado en un bloque de distribución del terminal CPX. Tornillos par de apriete 0,9 ... 1,1 Nm CPX−CEC/ CPX−CEC−... Raíles de contacto Bloque distribuidor (como se quiera, aquí sin alimentación como ejemplo) Festo P.BE−K−CPX−CEC 1004a Español... - Página 31 3. Empuje el equipo con cuidado en el bloque de distribución hasta el tope. 4. Inserte los tornillos de forma que puedan utilizarse todos los pasos de rosca autocortantes. 5. Apriete los tornillos manualmente en secuencia diagonal. Par de apriete 0,9 ... 1,1 Nm. Festo P.BE−K−CPX−CEC 1004a Español...
-
Página 32: Ajuste De Los Interruptores Dil
Interruptor DIL 2 Terminación desconectada DIL 2,1: OFF DIL 2.2: OFF Terminación conectada DIL 2.1: ON DIL 2.2: OFF Todas las demás posiciones del interruptor están reservadas. En el CPX−CEC el interruptor DIL 2 no funciona. Festo P.BE−K−CPX−CEC 1004a Español... -
Página 33: Ajuste Del Conmutador Giratorio Run/Stop
Controlador CoDeSys detenido. LED STOP encendido en amarillo. 1 ... F = RUN Controlador CoDeSys iniciado. LED RUN encendido en verde. Las posiciones del interruptor se transmiten al control en forma de entradas y pueden allí evaluarse. Festo P.BE−K−CPX−CEC 1004a Español... -
Página 34: Ocupación De Las Clavijas En La Interface De Canopen (Cpx−Cec−C1/−M1)
Si se conecta un controlador del motor con alimentación de corriente externa, no se puede utilizar el pin 6 en el CPX−CEC−C1/−M1. FE: Conexión a tierra Los slaves de bus CAN conectados no reciben tensión a través del interface CANopen. Festo P.BE−K−CPX−CEC 1004a Español... -
Página 35: Ocupación De Las Clavijas En La Interface Rs232 (Cpx−Cec)
Explicaciones tipo zócalo n.c. no conectado Datos recibidos Datos enviados n.c. no conectado Potencial de datos de referencia n.c. no conectado n.c. no conectado n.c. no conectado n.c. no conectado Malla Malla Conexión a tierra funcional Festo P.BE−K−CPX−CEC 1004a Español... -
Página 36: Ocupación De Las Clavijas En La Interface De Ethernet
Datos recibidos + n.c. no conectado n.c. no conectado Datos recibidos n.c. no conectado n.c. no conectado Cuerpo Malla Malla Importante Hallará más información sobre los cables y conectores importantes en el manual del controlador CoDeSys P.BE−CPX−CEC−... Festo P.BE−K−CPX−CEC 1004a Español... -
Página 37: Alimentación De Tensión
CPX−CEC/CPX−CEC−... requiere una fuente de alimentación adicional, pero el espacio para dicha fuente no es suficiente. Importante Hallará más información sobre la alimentación de corriente y los bloques de distribución en el manual del sistema CPX P.BE−CPX−SYS−... Festo P.BE−K−CPX−CEC 1004a Español... -
Página 38: Datos Técnicos
85 mA funcionamiento Autonomía en caso de fallo de 10 ms tensión Peso del producto 155 g Dimensiones: 50 mm x 107 mm x 55 mm ancho x largo x alto Festo P.BE−K−CPX−CEC 1004a Español... -
Página 39: Français
électrostatiques. Ne pas toucher ces composants. Respecter les consignes concernant la manipulation des composants sensi bles aux charges électrostatiques. Nota Mettre le terminal CPX en service uniquement lorsque le montage et le raccordement sont complètement terminés. Festo P.BE−K−CPX−CEC 1004a Français... - Página 40 CPX−CEC−C1/−M1 : Interface CANopen (connecteur, Sub−D 9 pôles) CPX−CEC : Interface de pro grammation RS232 (connecteur femelle Sub−D 9 pôles) Interrupteur DIL 1 Interrupteur DIL 2 Raccord pour console type CPX−MMI L’illustration représente à titre d’exemple CPX−CEC−C1/−M1 Festo P.BE−K−CPX−CEC 1004a Français...
- Página 41 (rouge) Connexion Ethernet : Lien/trafic (vert) Modifier/forçage actif (jaune) Erreur système (rouge) Alimentation de puissance (verte) Alimentation de l’électronique, alimentation des capteurs (verte) Les LED RUN 1 et STOP 2 indiquent l’état du commutateur rotatif RUN/STOP. Festo P.BE−K−CPX−CEC 1004a Français...
- Página 42 3.1 Montage/Démontage L’appareil est monté dans un module d’interconnexion du terminal CPX. Vis, couple de serrage 0,9 ... 1,1 Nm CPX−CEC/ CPX−CEC−... Rails conducteurs Module d’interconnexion (au choix, ici par exemple sans alimentation) Festo P.BE−K−CPX−CEC 1004a Français...
- Página 43 3. Enfoncer précautionneusement l’appareil dans le module d’interconnexion jusqu’en butée. 4. Positionner les vis de manière à utiliser les filets existants. 5. Serrer manuellement les vis en diagonale. Couple de serrage 0,9 ... 1,1 Nm. Festo P.BE−K−CPX−CEC 1004a Français...
- Página 44 Terminaison désactivée DIL 2.1 : OFF DIL 2.2 : OFF Terminaison activée DIL 2.1 : ON DIL 2.2 : OFF Tous les autres réglages des interrupteurs sont réservés. Sur le CPX−CEC, l’interrupteur DIL 2 est sans fonction. Festo P.BE−K−CPX−CEC 1004a Français...
- Página 45 Contrôleur CoDeSys arrêté. La LED STOP jaune s’allume. 1 ... F = RUN Contrôleur CoDeSys démarré. La LED RUN verte s’allume. Les réglages du commutateur sont transmis comme entrées à la commande et peuvent y être analysés. Festo P.BE−K−CPX−CEC 1004a Français...
- Página 46 Si un contrôleur moteur à alimentation externe est raccordé, la broche 6 du CPX−CEC−C1/−M1 ne doit alors pas être utilisée. FE : terre fonctionnelle Les esclaves du bus CAN connectés ne sont pas alimentés en tension via l’interface CANopen. Festo P.BE−K−CPX−CEC 1004a Français...
- Página 47 Données reçues Données émises n.c. non connecté Potentiel de référence des données n.c. non connecté n.c. non connecté n.c. non connecté n.c. non connecté Blindage Blindage Connexion à la terre du système Festo P.BE−K−CPX−CEC 1004a Français...
- Página 48 Données reçues n.c. non connecté n.c. non connecté Boîtier Blindage Blindage Nota Pour plus d’informations sur les câbles et les connec teurs nécessaires, se reporter au manuel du contrôleur CoDeSys P.BE−CPX−CEC−... Festo P.BE−K−CPX−CEC 1004a Français...
-
Página 49: Alimentation Électrique
à droite du CPX−CEC/CPX−CEC−... requiert une alimentation auxiliaire, mais que l’empla cement d’alimentation auxiliaire est insuffisant. Nota Pour plus d’informations sur l’alimentation et les modu les d’interconnexion, se reporter au manuel du système CPX P.BE−CPX−SYS−... Festo P.BE−K−CPX−CEC 1004a Français... -
Página 50: Caractéristiques Techniques
85 mA nominale Autonomie en cas de coupure de 10 ms courant Poids du produit 155 g Dimensions l x L x h 50 mm x 107 mm x 55 mm Festo P.BE−K−CPX−CEC 1004a Français... -
Página 51: Italiano
S L’apparecchio contiene componenti sensibili alle correnti elettrostatiche. Pertanto non toccare tali componenti. Osservare le prescrizioni di impiego dei componenti sensibili alle cariche elettrostatiche. Nota Utilizzare solo un terminale CPX completamente assemblato e cablato. Festo P.BE−K−CPX−CEC 1004a Italiano... -
Página 52: Interfaccia Ethernet
Interfaccia CANopen (connettore, Sub−D a 9 poli) CPX−CEC: Interfaccia RS232 (connettore fem mina Sub−D a 9 poli) Interruttore DIL 1 Interruttore DIL 2 Attacco per handheld tipo CPX−MMI Nel grafico è rappresentato, come esempio, il CPX−CEC−C1/−M1 Festo P.BE−K−CPX−CEC 1004a Italiano... - Página 53 (rosso) Collegamento Ethernet: Link/Traffic (verde) Modify/Forcing attivo (giallo) Errore di sistema (rosso) Alimentazione di carico (verde) Alimentazione dei componenti elettronici, Alimentazione sensori (verde) I LED RUN 1 e STOP 2 mostrano lo stato dell’interruttore rotante RUN/STOP. Festo P.BE−K−CPX−CEC 1004a Italiano...
-
Página 54: Istruzioni Di Installazione
3.1 Montaggio / Smontaggio L’apparecchio è installato in un blocco di interconnessione del terminale CPX. Viti, Coppia di serraggio 0,9 ... 1,1 Nm CPX−CEC/ CPX−CEC−... Barre conduttrici Blocco di interconnessione (qualsiasi, qui un esempio senza modulo di alimentazione) Festo P.BE−K−CPX−CEC 1004a Italiano... - Página 55 3. Premere l’apparecchio cautamente nel blocco di interconnessione fino alla battuta. 4. Per il serraggio delle viti utilizzare solamente il filetto già presente. 5. Stringere le viti manualmente incrociando. Coppia di serraggio 0,9 ... 1,1 Nm. Festo P.BE−K−CPX−CEC 1004a Italiano...
- Página 56 CPX−CEC−C1/−M1 Interruttore DIL 2 Tempificazione disattivata DIL 2.1: OFF DIL 2,2: OFF Tempificazione attivata DIL 2.1: ON DIL 2,2: OFF Tutte le altre posizioni dell’interruttore sono riservate. Nel CPX−CEC l’interruttore DIL 2 non ha alcuna funzione. Festo P.BE−K−CPX−CEC 1004a Italiano...
- Página 57 Controller CoDeSys arrestato. Il LED STOP giallo è acceso. 1 ... F = RUN Controller CoDeSys avviato. Il LED RUN verde è acceso. Le posizioni dell’interruttore vengono trasmesse come ingressi al sistema di comando, dove possono essere analizzate. Festo P.BE−K−CPX−CEC 1004a Italiano...
- Página 58 Non utilizzare il pin 6 sul CPX−CEC−C1/M1, se un regolatore dell’attuatore viene collegato all’alimentazione di tensione esterna. FE: Messa a terra Gli slave del bus CAN collegati non vengono alimentati di corrente tramite l’interfaccia CANopen. Festo P.BE−K−CPX−CEC 1004a Italiano...
- Página 59 Spiegazione femmina n.c. Non collegato Dati di ricezione Dati di trasmissione n.c. Non collegato Potenziale riferimento dati n.c. Non collegato n.c. Non collegato n.c. Non collegato n.c. Non collegato Schermo Schermo Connessione di messa a terra Festo P.BE−K−CPX−CEC 1004a Italiano...
- Página 60 Non collegato n.c. Non collegato Dati di ricezione n.c. Non collegato n.c. Non collegato Corpo Schermo Schermo Nota Ulteriori informazioni relative ai cavi e ai connettori necessari sono riportate nella descrizione del controller CoDeSys P.BE−CPX−CEC−... Festo P.BE−K−CPX−CEC 1004a Italiano...
-
Página 61: Alimentazione Di Tensione
Blocco di interconnessione se il modulo a destra del CPX−CEC/CPX−CEC−... richiede un’alimentazione sup plementare, però lo spazio per questa alimentazione non è sufficiente. Nota Per ulteriori informazioni relative all’alimentazione di tensione e ai blocchi di interconnessione si rimanda alla descrizione del sistema CPX P.BE−CPX−SYS−... Festo P.BE−K−CPX−CEC 1004a Italiano... -
Página 62: Dati Tecnici
Assorbimento elettrico interno Con tensione d’esercizio tipo 85 mA nominale Autonomia in caso di caduta di 10 ms corrente Peso del prodotto 155 g Dimensioni L x L x A 50 mm x 107 mm x 55 mm Festo P.BE−K−CPX−CEC 1004a Italiano... -
Página 63: Svenska
CPX−terminalen som är märkt med jordsymbolen. S Enheten innehåller elektrostatiskt känsliga komponenter. Vidrör därför inga komponenter. Följ gällande hanteringsföreskrifter för elektrostatiskt känsliga komponenter. Information Ta endast en komplett monterad och ansluten CPX−terminal i drift. Festo P.BE−K−CPX−CEC 1004a Svenska... -
Página 64: Anslutnings− Och Indikeringselement
Anslutnings− och indikeringselement Status−lysdioder RUN/STOP−vridom− kopplare Ethernet−gränssnitt CPX−CEC−C1/−M1: CANopen−gränssnitt (9−polig D−sub− hankontakt) CPX−CEC: RS232−gränssnitt (9−polig D−sub−honkontakt) DIL−omkopplare 1 DIL−omkopplare 2 Anslutning för handterminal typ CPX−MMI På bilden visas CPX−CEC−C1/−M1 som exempel Festo P.BE−K−CPX−CEC 1004a Svenska... - Página 65 SPS status: startad (grönt) STOP SPS status: stoppad (gult) ERROR Exekveringsfel SPS (rött) Ethernet−anslutning: Link/Traffic (grönt) Modify/tvångsstyrning aktiv (gult) Systemfel (rött) Lastspännings− försörjning (grönt) Elektronikförsörjning, sensorförsörjning (grönt) Lysdioderna RUN 1 och STOP 2 visar status för RUN/STOP−vridomkopplaren. Festo P.BE−K−CPX−CEC 1004a Svenska...
- Página 66 Tryckluftsförsörjning (om sådan finns) Driftspänningsförsörjning för elektronik/givare Lastspänningsförsörjning för utgångar/ventiler 3.1 Montering/demontering Enheten är monterad i en kopplingsmodul på CPX−terminalen. Skruvar, åtdragningsmoment 0,9 1,1 Nm CPX−CEC/ CPX−CEC−... Strömskenor Kopplingsmodul (valfri, här utan matning som exempel) Festo P.BE−K−CPX−CEC 1004a Svenska...
- Página 67 över strömskenorna. 3. Tryck försiktigt enheten på plats i kopplingsmodulen. 4. Placera skruvarna i de gängade spåren. 5. Dra åt skruvarna korsvis för hand. Åtdragningsmoment 0,9 1,1 Nm. Festo P.BE−K−CPX−CEC 1004a Svenska...
- Página 68 (120 ) kopplas till och från. CPX−CEC−C1/−M1 DIL−omkopplare 2 Terminering frånkopplad DIL 2,1: OFF DIL 2,2: OFF Terminering tillkopplad DIL 2,1: ON DIL 2,2: OFF Alla övriga omkopplarlägen är reserverade. För CPX−CEC har DIL−omkopplare 2 ingen funktion. Festo P.BE−K−CPX−CEC 1004a Svenska...
- Página 69 Låt RUN/STOP−vridomkopplaren stå i läget "0" (STOP) under installationen. Inställning Vridomkopplare 0 = STOP CoDeSys−Controller stoppad. STOP−lysdioden lyser gult. 1 ... F = RUN CoDeSys−Controller startad. RUN−lysdioden lyser grönt. Omkopplarlägena vidarebefordras som ingångar till styrningen för utvärdering. Festo P.BE−K−CPX−CEC 1004a Svenska...
- Página 70 Ej ansluten Hankontaktens hus ska (han− anslutas till FE kontakt) Om en motorstyrenhet med extern spänningsförsörjning ansluts får inte stift 6 på CPX−CEC−C1/−M1 användas. FE: Funktionsjord De anslutna CAN−buss−slavarna försörjs inte med spänning via CANopen−gränssnittet. Festo P.BE−K−CPX−CEC 1004a Svenska...
- Página 71 Honkontakt Stift Signal Förklaring n.c. Ej ansluten Mottagningsdata Sändningsdata n.c. Ej ansluten Referenspotential för data n.c. Ej ansluten n.c. Ej ansluten n.c. Ej ansluten n.c. Ej ansluten Skärm Skärm Anslutning till funktionsjord Festo P.BE−K−CPX−CEC 1004a Svenska...
- Página 72 Signal Förklaring Sändningsdata+ Sändningsdata Mottagningsdata+ n.c. Ej ansluten n.c. Ej ansluten Mottagningsdata n.c. Ej ansluten n.c. Ej ansluten Skärm Skärm Information Ytterligare information om vilka kablar och kontakter som behövs finns i manualen till CoDeSys−Controller P.BE−CPX−CEC−... Festo P.BE−K−CPX−CEC 1004a Svenska...
- Página 73 Kopplingsmodul utan matning. Kopplingsmodul med systemmatning. Kopplingsmodul med separat spänningsförsörjning när modulen till höger om CPX−CEC/CPX−CEC−... kräver separat spänningsförsörjning men platsen för separat spänningsförsörjning inte räcker till. Information Ytterligare information om spänningsförsörjning och kopplingsmoduler finns i CPX−systemmanualen P.BE−CPX−SYS−... Festo P.BE−K−CPX−CEC 1004a Svenska...
-
Página 74: Tekniska Data
MPA−pneumatik 18 30 VDC Egen strömförbrukning Vid nominell driftspänning typ. 85 mA Överbryggning vid nätbortfall 10 ms Produktens vikt 155 g Mått B x L x H 50 mm x 107 mm x 55 mm Festo P.BE−K−CPX−CEC 1004a Svenska...
