7A. PANEL DE PROCESOS AVANZADOS
(Consulte la Figura 2)
Para programar los modos de soldadura. La perilla
Select (Selección) se utiliza para desplazarse a través
de todos los modos de soldadura. El botón Memory
(Memoria) se utiliza para almacenar y acceder a los
modos de Soldadura en las ubicaciones de la M1 a la
M8.
Modos:
Además de los 5 modos de soldadura descritos en la
SECCIÓN 7, el Panel de Procesos Avanzados le
permite seleccionar los siguientes modos adicionales.
• Modo Constant Power (Energía Constante)
En el Modo Power;
El punto de trabajo estará en la ventana Volts. La
ventana Amp mostrará CP en pantalla indicando
Constant Power. Una vez que la corriente empieza
a fluir y durante la función "Hold" de 5 segundos, la
pantalla mostrará los Voltios y Amperes
respectivamente.
• Gouge (Desbaste)
El corte con Aire de Carbón (CAD-A) es un medio
físico de remover metal base o metal de soldadura
utilizando un electrodo de carbón, un arco eléctrico
y aire comprimido.
BOT BOT ÓN DE MEMORIA
N DE MEMORIA
(M1 (M1 A M8)
M8)
PERILLA PERILLA DE SELECCI DE SELECCI ÓN
(MUESTRA (MUESTRA LOS PROCESOS DE SELECCI LOS PROCESOS DE SELECCI ÓN) N)
OPERACIÓN
• Modo Pulsed (Modo Pulsante)

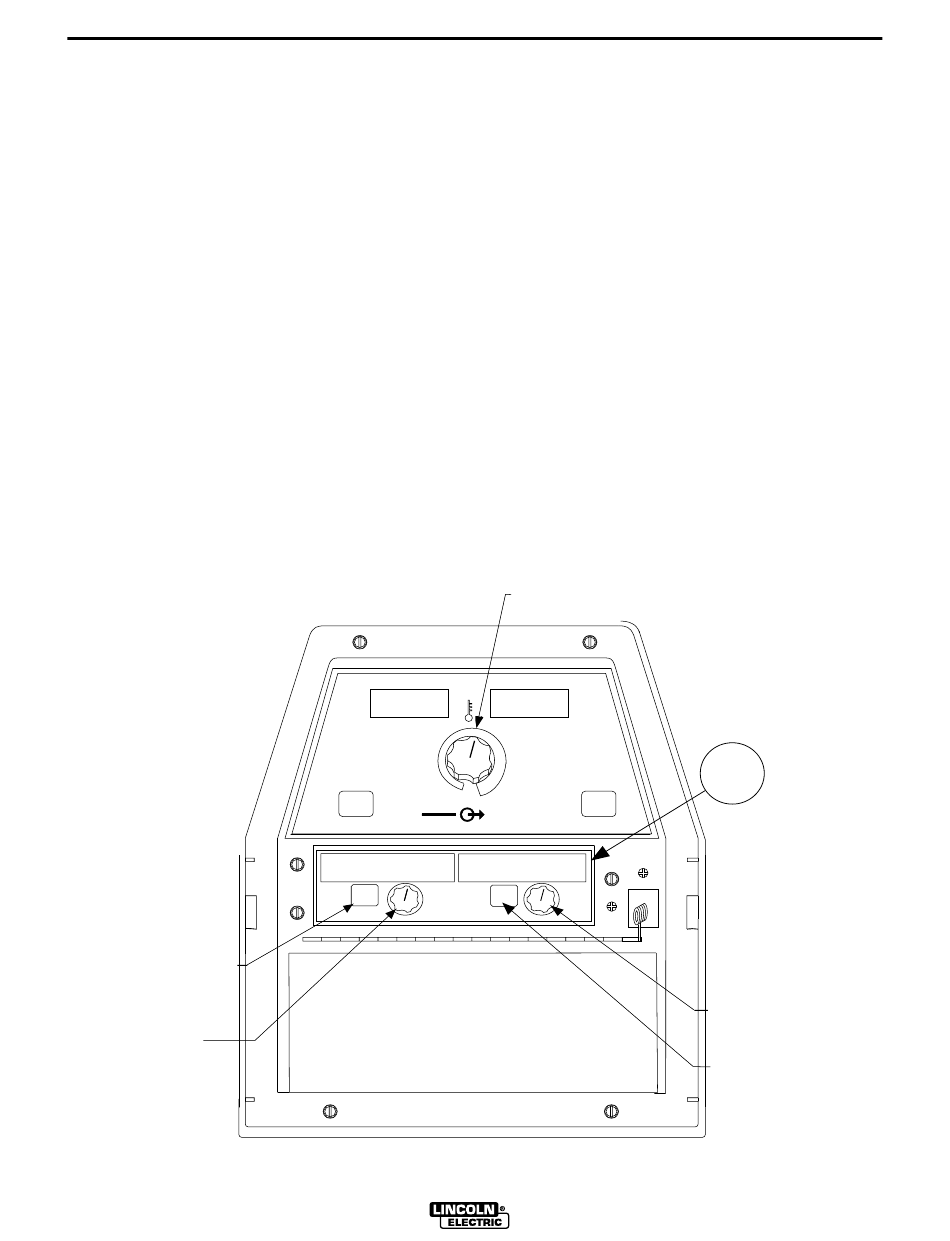

FIGURA 2
A
MPS
CONTROL
REMOTE
REMOTE
LOCAL
OUTPUT
LOCAL
SELECT
MEMOR Y SELECT SELECT
MEMOR SELECT SELECT
VERSIÓN DEL PANEL DE PROCESO AVANZADO
V350-PRO
En Modos Pulsantes;
El punto de trabajo estará en la ventana Amp y
deberá establecerse un valor cercano a la
velocidad de almentación de alambre en pulgadas
por minuto - la ventana volts tendrá SPd en
pantalla indicando la Velocidad de Alimentación de
Alambre. Una vez que la corriente empieza a fluir y
durante la función "Hold" de 5 segundos, la pantalla
mostrará los amperes y voltios.
A continuación, se enumeran las funciones de
Pulse Modes que aparecen en pantalla cuando se
selecciona un Modo de Soldadura Pulsante;
Steel (Acero)- .030, .035, .045, .052 – Argon
Blends (Mezclas de Argón)
Stainless Steel (Acero Inoxidable) - .030, .035, .045
– Argon Blends & Helium/Argon Blends (Mezclas
de Argón y Mezclas de Helio/Argón)
Aluminum (Aluminio) - .035, 3/64, 1/16 – 4043 &
5356
Metal Core (Núcleo de Metal)- .045, .052 – Argon
Blends (Mezclas de Argón)
Nickel (Niquel) .035, .045 – Argon/Helium blends
(Mezclas de Helio/Argón)
PERILLA DE SALIDA
PERILLA DE SALIDA
V
OLTS
WELD TERMINALS
REMOTE
REMOTE
ON
ON
SELECT
ADJUST
ADJUST
B-4
7A
PERILLA PERILLA DE DE AJUSTE
AJUSTE
(0 (0 A10-ARRANQUE ENERGIZADO) A10-ARRANQUE ENERGIZADO)
(-10 (-10 A 0 0 Y
0 0 A +10-CONTROL +10-CONTROL DE DE ARCO)
ARCO)
BOT ÓN DE SELECCI ÓN
BOT N DE SELECCI
(ARRANQUE ENERGIZADO
(ARRANQUE ENERGIZADO
O CONTROL O CONTROL DE DE ARCO)
ARCO)
