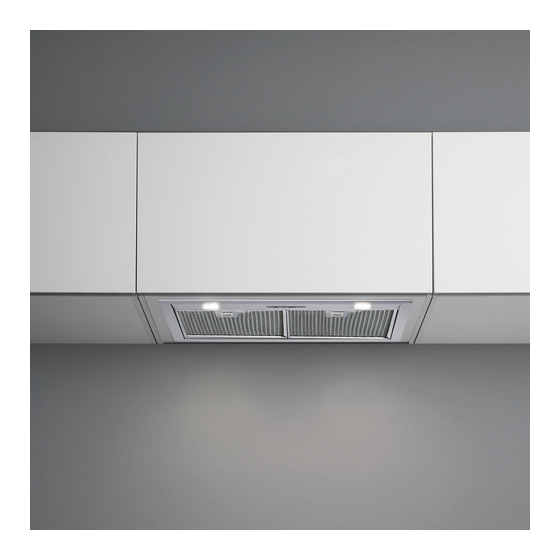

- Página 1 Mara INSERT Sabina INSERT FIMAR22B6SS FIMAR28B6SS FISAB22B3SS FISAB28B3SS INSTRUCTION BOOKLET MODE D'EMPLOI MANUAL DE INSTRUCCIONES LIBRETTO ISTRUZIONI...
- Página 2 Cod: FIMAR22B6SS MARA 22" 20 lb 120Vac, 60Hz 430W 1 MOTOR 9 kg " (494 mm) 7/16 " (257 mm) " (319 mm) 9/16 3/4" (10 mm) " (560 mm) 1/16 " 13/16 (300 mm) "(530 mm) " (509 mm) 1/16 "...
- Página 3 MARA 28" Cod: FIMAR28B6SS 24 lb 120Vac, 60Hz 540W 1 MOTOR 11 kg " (654 mm) " (257 mm) " (480 mm) 3/4" (10 mm) " (720 mm) " 13/16 (300 mm) "(690 mm) 3/16 " (670 mm) " (454 mm) "...
- Página 4 Cod: FISAB22B3SS SABINA 22" 20 lb 120Vac, 60Hz 540W 1 MOTOR 9 kg " (494 mm) " (257 mm) 7/16 " (319 mm) 9/16 3/4" (10 mm) " (300 mm) " (560 mm) 13/16 1/16 " (530 mm) " (510 mm) 1/16 "...
- Página 5 SABINA 28" Cod: FISAB28B3SS 22 lb 120Vac, 60Hz 540W 1 MOTOR 10 kg " (257 mm) " (494 mm) 7/16 " (319 mm) 9/16 3/4" (10 mm) " (300 mm) " (720 mm) 13/16 " (530 mm) " (510 mm) 1/16 "...
- Página 6 EN - Installation measurements (1) Minimum mount height between range top to hood bot- tom should be no less than Hmin. Maximum mount height should be no higher than 36”. It is important to install the hood at the proper mounting height. Hoods mounted too low could result in heat damage and fire hazard.
- Página 7 EN - Wall cabinet cutout (2), remove filters from hood (3), remove frame from hood body (4). FR - Perçage meuble (2), retirer les filtres de la hotte (3), retirer le cadre du corps de la hotte (4). ES - Orificio armario de pared (2), retire los fil- tros de la campana (3), retire el bastidor del cuerpo de la campana (4).
- Página 8 EN - Insert and secure hood into cabinet cutout (5). FR - Enfiler et fixer solidement la hotte dans la découpe du meuble (5). ES - Inserte y fije la campana en la marca del armario de pared (5). IT - Inserimento cappa nel pensile (5). 1 MOTOR...
- Página 9 EN - Secure frame to hood body (6), insert filters (7). ES - Fije el bastidor al cuerpo de la campana (6), in- serte los filtros (7). FR - Fixer solidement le cadre sur le corps de la hotte (6) , enfiler les filtres (7). IT - Fissare cornice (6) rimettere filtri (7).
- Página 10 EN - Installation of check valve (8), suction pipe (9) and electrical connection (10). FR - Installation clapet de non retour (8), tuyau d'aspiration (9) et branchement électrique (10). ES - Instalación de la válvula de no-retorno (8), tubo de aspiración (9) y conexión eléctrica (10). IT - Installazione valvola di non ritorno (8), tubo di aspirazione (9) e collegamento elettrico (10).
- Página 11 OPTIONAL EN - Assembling active carbon filter: remove metal filters (11), assemble active carbon filters (12). FR - Montage filtre au charbon actif: Retirer les filtres métalliques (11), monter les filtres au charbon actif (12). ES - Montaje del filtro de carbón activo: quite los filtros metálicos (11), monte los filtros de carbón activo (12).
-
Página 12: Safety Instructions And Warnings
SAFETY INSTRUCTIONS USER WARNINGS AND WARNINGS These warnings have been drawn up for your personal safety and those of others. You are therefore kindly asked to read the booklet carefully in its entirety before using or cleaning the equipment. Installation operations are to be carried out by skilled and qualified in- The Manufacturer declines all responsibility for any damage caused di- stallers in accordance with the instructions in this booklet and in compli- rectly, or indirectly, to persons, things and pets as a consequence of failing to comply... - Página 13 INSTALLATION ASSEMBLY INSTRUCTIONS intended only for qualified personnel intended only for qualified personnel The hood can be installed in various configurations. The generic assembly steps apply to all installations; for each case, follow Before installing the hood, carefully read the section 'SAFETY IN- the specific steps provided for the required installation.
-
Página 14: Led Lighting
MAINTENANCE DISPOSAL AFTER END OF USEFUL LIFE Before cleaning or carrying out maintenance operations, disconnect the The crossed-out trash or refuse bin symbol on the appliance means that the equipment by removing the plug or switching off the main switch. product is WEEE, i.e. -
Página 15: Consignes De Sécurité Et Mises En Garde
CONSIGNES DE SÉCURITÉ MISES EN GARDE POUR L'UTILISATEUR ET MISES EN GARDE Ces mises en garde ont été rédigées pour votre sécurité et pour celle d'au- trui, nous vous prions donc de lire attentivement toutes les parties de ce manuel avant d'utiliser l'appareil ou de le nettoyer. Le travail d'installation doit être effectué... -
Página 16: Caractéristiques Techniques
INSTALLATION INSTRUCTIONS DE MONTAGE partie réservée uniquement à un personnel qualifié partie réservée uniquement à un personnel qualifié La hotte peut être installée selon diverses configurations. Avant d’effectuer l'installation de la hotte, lire attentivement le chap. Les phases de montage génériques valent pour toutes les installations ; par « CONSIGNES DE SÉCURITÉ... -
Página 17: Élimination En Fin De Vie
ÉLIMINATION EN FIN DE VIE ENTRETIEN Avant de procéder à toute opération de nettoyage ou d'entretien, désacti- ver l'appareil en enlevant la fiche ou en agissant sur l'interrupteur général. Le symbole de la poubelle barrée reporté sur l'appareil en votre possession in- Il ne faut pas utiliser de détergents contenant des substances abrasives, dique que le produit est un DEEE, c'est-à-dire un « Déchet dérivant d'Équipe- acides ou corrosives, ni de chiffons ayant des surfaces rêches. -
Página 18: Instrucciones De Seguridad Y Advertencias
INSTRUCCIONES DE SEGURIDAD ADVERTENCIAS PARA EL USUARIO Y ADVERTENCIAS Estas advertencias se han redactado para su seguridad y la del resto de personas; le rogamos que lea atentamente este manual antes de instalar o de usar el aparato o realizar operaciones de limpieza en el mismo. Las operaciones de instalación deben efectuarlas instaladores competen- El Fabricante declina toda responsabilidad por posibles daños que pue- tes y cualificados, siguiendo cuanto se indica en este manual y respetando... -
Página 19: Instalación
INSTALACIÓN INSTRUCCIONES DE MONTAJE parte reservada al personal cualificado parte reservada al personal cualificado La campana puede instalarse en diferentes configuraciones. Antes de instalar la campana, lea atentamente el cap. "INSTRUCCIONES DE Las fases de montaje generales valen para todas las instalaciones, mientras SEGURIDAD Y ADVERTENCIAS". -
Página 20: Mantenimiento
MANTENIMIENTO ELIMINACIÓN AL FINAL DE LA VIDA ÚTIL Antes de realizar cualquier tipo de limpieza o de mantenimiento, desco- necte el equipo desenchufándolo o usando el interruptor general. El símbolo del contenedor tachado que se encuentra en su equipo indica que el No deben utilizarse detergentes que contengan sustancias abrasivas, áci- producto es un RAEE, es decir, un “Residuo de Aparatos Eléctricos y Electróni- das o corrosivas ni paños con superficies rugosas. -
Página 21: Istruzioni Di Sicurezzae Avvertenze
ISTRUZIONI DI SICUREZZA AVVERTENZE PER L'UTILIZZATORE E AVVERTENZE Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di leggere attentamente questo libretto in tutte le sue parti prima di utilizzare l’apparecchio o di effettuare opera- Il lavoro d’installazione deve essere eseguito da installatori competenti e zioni di pulizia sullo stesso. - Página 22 INSTALLAZIONE ISTRUZIONI DI MONTAGGIO parte riservata solo a personale qualificato parte riservata solo a personale qualificato La cappa ha la possibilità di essere installata in varie configurazioni. Prima di effettuare l'installazione della cappa, leggere attentamente il Le fasi di montaggio generiche valgono per tutte le installazioni; seguire invece dove specificato le fasi corrispondenti all’installazione desiderata.
-
Página 23: Smaltimento A Fine Vita
Costruttore consiglia l'utilizzo delle salviette "Magic Steel" che si possono anche ordinare on-line sul sito www.e-falmec.com. In alternativa e per tutti gli altri tipi di superfici, la pulizia va eseguita usando un panno INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI NON APPARTENENTI ALL'UNIO- umido leggermente imbevuto di detersivo neutro liquido o con alcool denaturato. - Página 24 FALMEC S.p.A. 31029 VITTORIO VENETO (Treviso) - ITALY - Zona Industriale - Via dell’ A rtigianato, 42 www.falmec.com Codice / Code Matricola / Serial Number...
