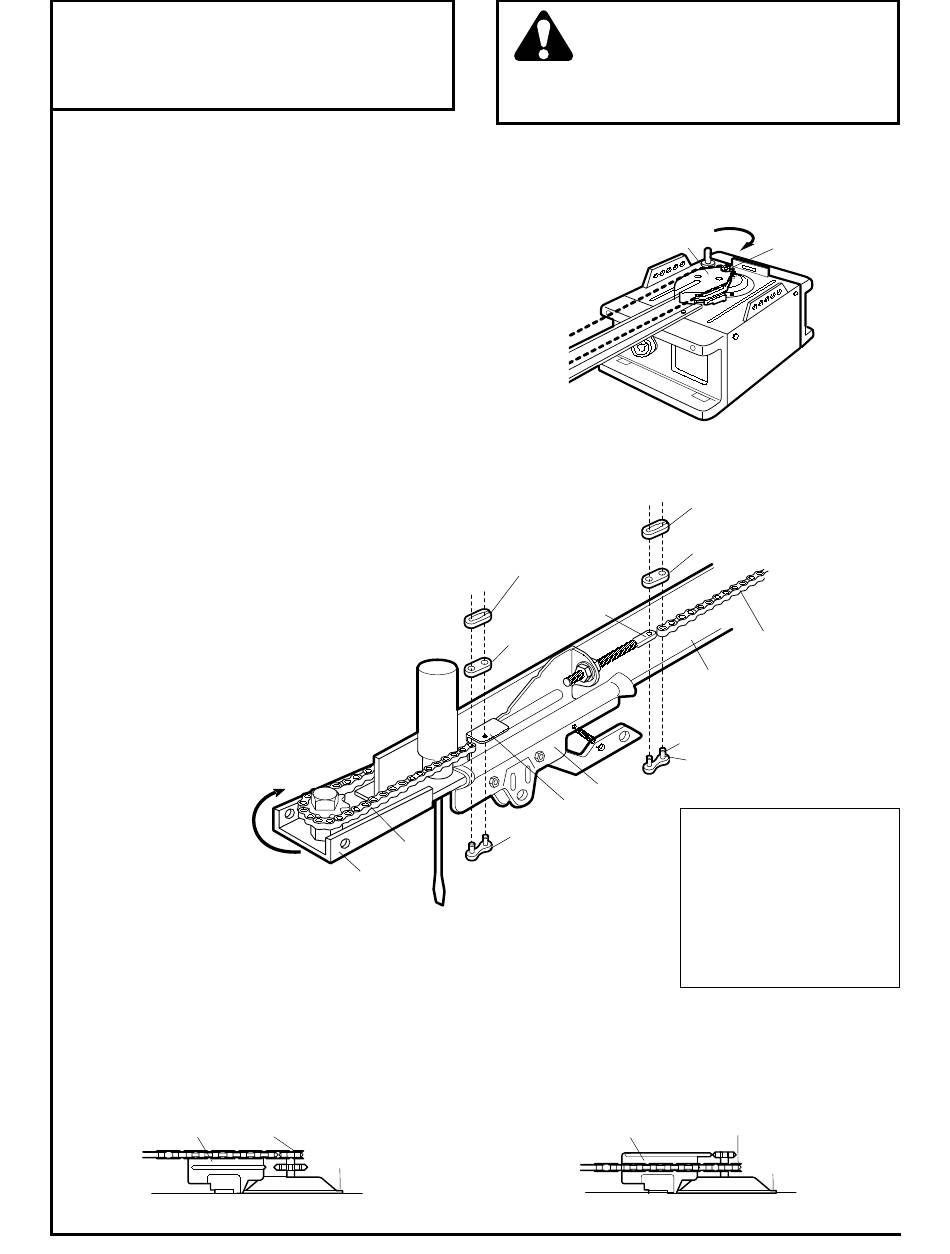

Ensamblado PASO 4
(MODELO 1120E UNICAMENTE)
Instalar la Cadena
LOS ESTILOS DE PUERTA TIPICOS SE MUESTRAN
ILUSTRADOS EN LA PAGINA 13.
NO SAQUE LA CADENA DE LA CAJA.
• Saque unos cuantos centimetros de cadena de la
caja de cartón y sujetela al carro mediante el eslabón
maestro que se encuentra en la bolsa con la
tornillería. Consultar el procedimiento correspondiente
al eslabón maestro en la Figura 1.
CUIDADO: Mantenga la cadena tensa mientras la
coloca para evitar nudos.
• Ponga el carro contra el desarmador y coloque la
cadena alrededor de la polea. Continué hacia atrás y
alrededor de la ranura apropiada en el extendedor
de la cadena como se indica en la Figura 2.
(Consulte las ilustraciones de la instalación de la
cadena que se encuentran abajo, par las catarinas
de 6 y 8 dientes dependiendo del tipo de puerta.)
Los dientes de la catarina del abre puerta deben
engranar en la cadena.
• Continúe sacando la cadena de la caja, en la
dirección del carro, Figura 3. Asegúrese que la
longitud completa de la cadena se encuentre
apoyada sobre el riel.
• Utilizar el segundo eslabón maestro para conectar
la cadena al extremo plano del eje con rosca.
Comprobar y asegurarse que la cadena
no esté torcida.
• Retirar el destornillador.

PUERTAS DE UNA PIEZA

Applicacion de la catarina de 6 dientes
(MODELO 1120E)
Extendedor de
la cadena
Instale la cadena
en esta dirección
Cadena
Soporte
de catarina
Catarina de
6 dientes
Placa de montaje
del abre puerta
Pueden producirse lesiones graves si se
enredan los dedos al mover la rueda
dentada
firmemente la cubierta. Nunca operar el
abre puerta mientras se tenga la mano
cerca de la rueda dentada del abre puerta.
Extendedor
de la cadena
Seguro
Extremo plano
del perno roscado
Contra
Carro
Extremo
Eslabón
plano
maestro

PUERTA EN SECCIONES CON RIEL CURVO

Applicacion de la catarina de 8 dientes (MODELO 1120E)
(Se puede utilizar la catarina de 6 dientes en el caso
que se deses una velocidad más lenta de recorrido.)
Extendedor de
la cadena
11
del abre puerta. Instalar
Figura 2
Instale la cadena
en esta dirección
Catarina
Seguro
Figura 3
Contra
Cadena
Riel "T"
Ranura
Perno
Figura 1
Procedimiento del
eslabón maestro
Empujar los pasadores de la barra
del enlace maestro a través del ojal
del cadena y del orificio en la parte
del extremo frontal del carro. Empujar
la tapa sobre los pasadores y dentro
Instale la cadena en est
de la ranura. Deslizar el resorte de
sujeción sobre la tapa y dentro de las
ranuras hasta que ambos pasadores
queden fijados sólidamente.
Catarina de
8 dientes
Placa de montaje
del abre puerta
