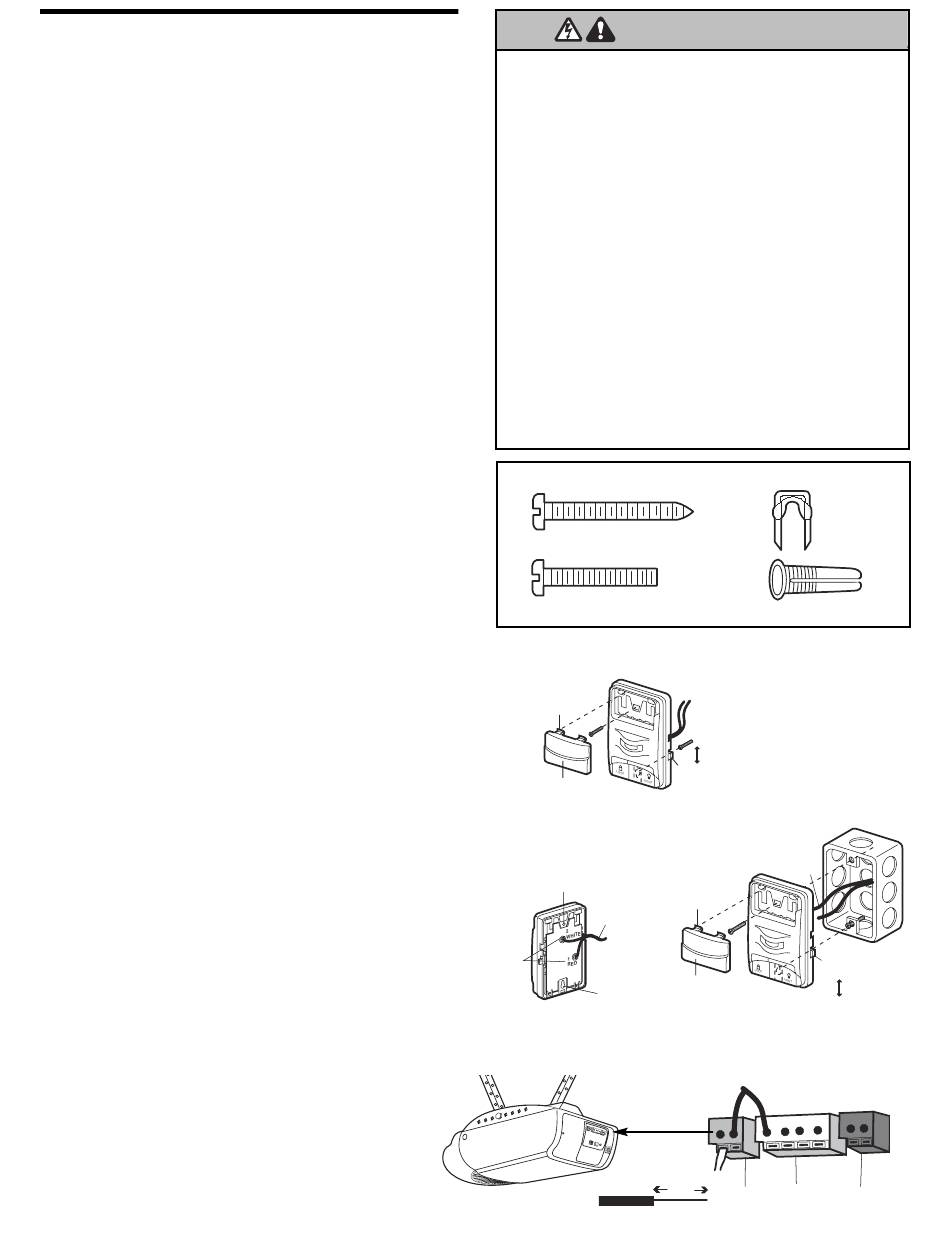

INSTALACIÓN PASO 6
Instalar el control de la puerta
Ubique el control de la puerta de manera que quede a la
vista desde la puerta y a una altura mínima de 1.5 m
(5 pies) donde los niños pequeños no lo puedan alcanzar y
lejos de las partes móviles de la puerta y sus accesorios de
montaje. La superficie de instalación debe ser lisa y plana.
En paredes de paneles (Figura 1), hacer agujeros de 5/32
de pulg. y usar los tarugos suministrados con la unidad. Si
hay una instalación realizada especialmente para el abre-
puertas (como podría ser el caso en una construcción
nueva), se puede montar en una caja simple de conexiones
(Figura 2). NOTA: Si las conexiones se han efectuado
correctamente, se encenderá una luz verde o ámbar detrás
de la tapa. Si la luz no se encendiera, las funciones de
bloqueo e iluminación no se podrán activar (en tal caso,
invertir la conexión de los cables para corregir el problema).
1. Pele 11 mm (7/16 de pulg.) de aislación del extremo del
cable de timbre y conéctelo a los terminales de tornillo
correspondientes al color del cable en la parte trasera de
la unidad de control; el cable blanco al terminal WHT y el
cable blanco/rojo al terminal RED (Figura 3).
2. Quite la tapa haciendo palanca suavemente con la punta
de un destornillador en una esquina superior de la misma.
La caja se puede fijar con tornillos autorroscantes 6ABx1-
1/4 de pulg. (en paneles de pared) o con tornillos para
metales de 6-32x1 de pulg. (en una caja de conexiones),
de la siguiente manera:
• Haga el agujero y coloque el tornillo inferior, dejándolo
sobresalir 3 mm (1/8 de pulg.) sobre la superficie de la
pared.
• Introduzca la parte inferior de la caja del control en la
cabeza del tornillo, deslícela hacia abajo y ajuste el
tornillo.
• Coloque el tornillo superior con cuidado para no
quebrar la caja de plástico. No ajuste excesivamente.
• Introducir primero las lengüetas inferiores y luego
insertar la tapa.
NOTA: La tecla de comando podría quedar trabada si el
control no está montado en una superficie lisa y plana. Si
no se escuchara el "click" característico al pulsar la tecla,
afloje los dos tornillos de fijación o vuelva a instalar la
caja del control sobre una superficie más lisa y plana.
3. (Sólo para instalación estándar) Hacer el tendido del
cable de timbre por la pared y el techo, hasta el motor.
Fije el cable usando grampas con aislación y tome
precauciones para no perforar el cable y causar un
cortocircuito.
4. Pele 11 mm (7/16 de pulg.) de aislación en el otro
extremo del cable. Conecte el cable a los terminales de
conexión rápida de acuerdo a su color, como sigue:
blanco a blanco y rojo/blanco a rojo (Figura 4).
5. Use tachuelas o broches para fijar en la pared cerca del
control, la etiqueta de advertencia sobre el riesgo de
quedar atrapado; y la etiqueta de apertura manual e
inversión de seguridad a plena vista del lado interno de la
puerta.
NOTA: NO conecte todavía la alimentación eléctrica ni
haga funcionar el abre-puerta. El carro se desplazará
hasta la posición de puerta abierta, pero no volverá a la
posición de puerta cerrada hasta que se haya conectado
y alineado el sensor de seguridad. Vea instrucciones
para el sensor de seguridad de reversa de la página 17.
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Para evitar la posibilidad de una LESIÓN GRAVE O INCLUSO LA
MUERTE por electrocución:
• ANTES de instalar el control de la puerta, asegúrese de que la
energía eléctrica no esté conectada.
• Conecte el control SÓLO a cables de bajo voltaje de 24 VOLTIOS.
PRECAUCIÓN
Para evitar la posibilidad de una LESIÓN GRAVE O INCLUSO LA
MUERTE cuando la puerta del garaje se esté cerrando:
• Instale el control de la puerta de manera que quede a la vista
desde la puerta del garaje, fuera del alcance de los niños a una
altura mínima de 1.5 m (5 pies) y lejos de las partes móviles
de la puerta.
• NUNCA permita que los niños hagan funcionar o jueguen con
los botones de control de la puerta ni con los transmisores del
controles remotos.
• Haga funcionar la puerta SÓLO si lo puede ver claramente, si
la puerta está debidamente ajustada, y si no hay ninguna
obstrucción en su recorrido.
• SIEMPRE tenga a la vista la puerta del garaje hasta que esté
completamente cerrada. NUNCA permita que alguien se
atraviese en el recorrido de la puerta del garaje cuando se está
cerrando.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Tornillo 6ABx1-1/4 de pulg.
Tornillo de 6-32x1 de pulg.
(instalación pre-cableada)
INSTALACIÓN ESTANDAR
EN LA PARED
Para volver a poneria
primera inserte
las lengüetas
superiores
Tapa de barra
pulsadora
Figura 1
Orificio superior
de montaje
Cable de
campana
de 24 voltios
Tornillos
terminales
Orificio inferior
de montaje
Vista Posterior
Figura 3
Para soltar el cable, empuje la
lengüeta hacia dentro con
la punta de un destornillador
Figura 4
Pele el cable 11 mm
14
Grapas con
aislamiento
Tarugos para panel de pared
ENCENDIDO
APAGADO
Detector
interruptor
INSTALACIÓN PRECABLEADA
Cable de
campana de
Para volver
a poneria
24 voltios
primera inserte
las lengüetas
superiores
Detector
interruptor
Tapa de barra
pulsadora
Figura 2
Conexiones del control
de la puerta
11 mm
Rojo
Blanco
ENCENDIDO
APAGADO
Negro
